问：我们住宅小区装有接收卫星电视节目的闭路电视系统，接收到的国外节目声音很好，但图像只有黑白色且上下翻滚，调节垂直同步钮可使图像稳定，但这时又影响了国内电视节目的图像稳定。每次换台都要重新调节，很不方便，有何简单的解决方法？
答：这种情况是由于电视机制式不同造成的。目前，世界上有3种电视制式，即PAL、NTSC和SECAM。一般的小型卫星接收装置不具备昂贵的彩色制式转换器，所以，我国的PAL制电视机接收其它制式的电视节目只能显示黑白图像。若接收到的是NTSC制节目，图像还会上下翻滚。因为PAL制与NTSC制的场频不同，PAL为50Hz，NTSC为60Hz。

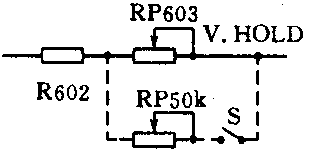

简单的解决方法是：在电视机垂直同步微调电位器上并联电阻，通过转换开关改变场频。以日立231D型彩电为例，在其垂直同步微调电阻R603两端并联一只50kΩ可调电阻（见下图），微调其阻值，使NTSC节目图像垂直稳定，同时，将一只小开关串入所加电阻的回路中，通过引线，将此开关固定在机外适当位置。接通引开关时，电视机场频升高到60Hz，以适应NTSC制节目。断开此开关，场频降至50Hz，照常收看PAL制国内节目。此法亦适合其它型号的电视机。（陈卫伟）
问：一台日立VT—M757E（DH）录像机，放像过程中突然满屏雪花，反复清洗磁头仍是如此，但重放LP录像带时图像却很正常，这是什么原因？该怎么办？
答：M757磁鼓上有4个视频磁头，两个SP磁头（R、L）和两个LP磁头（L′、R′）。 R、L′和 L、R′ 构成两个复合磁头，复合磁头中的SP和LP磁头方位角相反（±6°)。如果放像（SP）过程中突然满屏雪花，说明SP磁头脏污或损坏。若反复清洗，包括按面板上的磁头清洗（HEAD CLEANING）键清洗和打开上盖用麂皮沾酒精清洗均无效，说明SP磁头已损坏。而LP放像正常，则说明复合磁头中的SP磁头虽已损坏，但LP磁头却完好无损。应急时可将磁鼓拆下转动180°再装上，757磁鼓为插接式，上好紧固螺钉即可。此时SP录、放像可恢复正常，但该机却失去了LP和其它特技重放功能。（汤志成）
问：一台三元18SYC－2型47cm彩电，当变换频道或变换画面时，彩色就消失，过一会儿彩色又重现，这样周而复始，彩色很不稳定，现已更换个解码集成块，但仍不见效，问如何检修？
答：在电视机中影响彩色有无的因素很多，但主要有两点；一是色同步信号幅度变化不稳，这往往是由于接收的高频信号弱及质量不好所致。另一点是电视机的色副载波恢复电路工作不稳定，主要原因是4.43MHz晶体振荡频率不准和自动相位控制电路（APC电路）工作点偏离。对于这两点的区别，可在接收信号质量好的情况下，看是否突然无色来判断。若不出现无色现象，说明是接收信号弱色同步信号也随之而弱所致，这并非是电视机有故障。若仍出现无色现象，则故障是由于APC电路工作点不对所致，检修时可调整TA7698集成块的与外接的APC控制电位器RP809，改变APC控制范围，使彩色稳定。（陈克军）
问：一台NEC 4710NC2型彩电，收看广播电视节目时效果还不错，但与录像机连接放录像节目时，图像呈锯齿形扭曲，观看很不舒服，将频道调到VTR档（12号位）时扭曲似乎更明显，而用另一台彩电放同一盒带时却无此现象。不知故障在何处？（山东 凌伟等）
答：这种故障一般是集成电路IC701（μPC1420CA）外接低通滤波器的时间常数过小所致。内接行同步和行逆程脉冲一致性测检电路，外接R501、C501等，对检测电路输出电压进行滤波，然后将电压送到AFC-1电路。滤波时间常数过小时，检测输出电压便抖动不已，因此引起行同步不稳，图像成锯齿形。检修时可重点检查C501（0.027μF）是否漏电或容量减小。若C501良好，则问题大都在及其印制线上，应检查它与及接地的间是否漏电。（申薇）
问：一台佳丽彩EC－227彩电，光栅抖动，图像忽明忽暗，并伴有干扰噪声，是何原因？应如何检修？
答：这种故障可能是行输出变压器内部打火造成的。检修时可先测量行管集电极电压，看112V电压是否随光栅图像的变化而变化，若变化，一般是电源的故障，应重点检查稳压电源。若不变化，再将行电源限流电阻R444断开，串入万用表测量行输出电流，看表针是否随光栅变化而摆动，若摆动，多数是行输出变压器（T461）内部打火，有瞬间短路，因而造成高压不稳，光栅变化，图像忽明忽暗。由于打火是在变压器内部，不易觉察，若一时判断不准，也可采用下面间接方法判断，将一收音机打开，靠近行输出变压器T461，若T461打火，收音机中除有“嘶啦”的行频干扰声外，还有“咔咔”的杂音响声。（梁怀斌）
问：一台飞跃牌R50－1型扩音机，其输出变压器烧毁。请提供该变压器的数据、型号、生产厂。

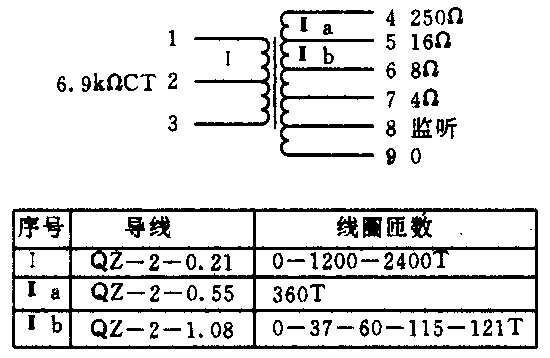

答：飞跃牌R50－1型扩音机输出变压器的型号是CB—50—34，为上海无线电二十七厂生产（地址：上海市丹阳路60号）。该变压器的线圈数据见图表。（王其威）
问：丰田八座面包车上的放音机损坏，经查系集成电路MB3730烧坏所致，但购不到原型号配件，不知能否帮助提供该集成块主要参数及代换器件型号？（山东 刘成立等）

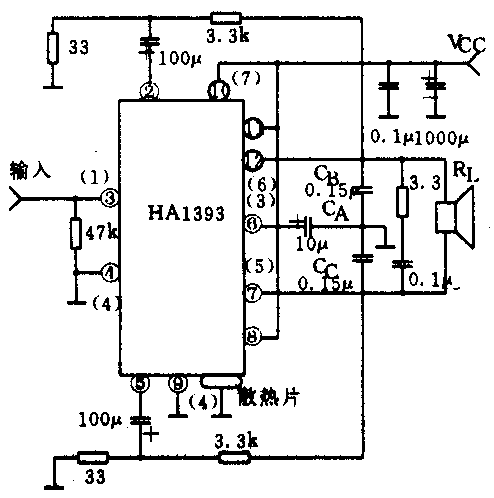

答：MB3730是BTL专用功放器件，其内部已接成BTL功放形式，故外围电路很简单。这种集成块具有过压、过热和输出短路等保护功能，主要电参数如下：静态电源电流80mA；电压增益55dB；输出功率12W（V\(_{CC}\)=13.2V，RL=4Ω，THD=10％）；最高电源电压18V。MB3730采用单列7脚塑封，目前没见可直接代换它的器件，但可参照下图用HA1393作修改代换。图中除C\(_{A}\)、CB、C\(_{C}\)外，均需增设；括号中的引脚号为原MB3730的脚号（MB3730原②脚对应焊端让它空着，HA1393②脚按图连接）。由于两种IC的外形不同，故安装HA1393要保证其散热良好。（申沅）
问：一台袖珍调频调幅收音机的集成电路TDA1083损坏，请贵刊提供该集成电路的代换型号、内部电路结构和各脚用途的说明？

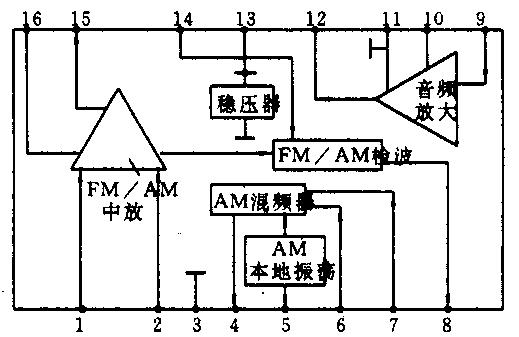

答:TDA1083是单片调频／调幅收音机电路，可以直接进行代换的品种很多，国外型号有HA12402、TA7613AP、ULN2204,国内型号有BH2204、CD2204、FS2204、SL2204、TB2204等。该集成块内部电路结构见附图，各引脚用途如下：1——中频去耦，2——中频输入，3——高频地，4——调幅混频输出，5——调幅振荡器，6——调幅输入，7——调幅去耦，8——检波输出，9——音频输入，10——音频去耦，11——音频地，12——音频输出，13——电源正极，14——检波输入，15——中频输出，16——AGC／ AFC。（张文华）
问：一只MF62型万用表，因误测高压而使表针两遭受强力过偏转。现在表针偏转缓慢且指示值误差大，测量后又不能及时回零，需等一段时间。不知何故？（浙江 俞民光）
答：该表动圈因受强力冲击，可能局部线圈短路而使阻尼作用增大，产生表针偏转缓慢、回零困难，且表头灵敏度随之降低，指示值误差相应偏大；也可能是上、下轴尖与轴承错位而摩擦力增大，使其转动不灵活。可拆开表头后，用5倍放大镜仔细检查不难发现问题，予以解决或更换动圈（可与该表生产厂联系购买或托修）。 （徐英豪）
问：一台LC－828型收录机，接收调频立体声节目时，刚开机无立体声效果，立体声指示灯不亮，要过二、三十分钟才正常。故障出现时，调整解码电路LA3361脚电压，可使之恢复正常。但待关机后数小时再开，故障依旧，不知什么原因？ （重庆 陈世雄）
答：这种故障多半是解码电路的工作点发生偏移所致。原因可能为：（1）LA3361的脚所接的压控振荡器的阻容谐振回路中，电容漏电严重，造成频率不稳定，因而解码器无法正常工作。（2）解码电路本身低效，工作时内部产生不协调因素。可测各管脚对地电压以判定其好坏，若电压数值相差很大，外围元件又都完好，则应予以更换。（3）由于电源电压的波动会引起压控振荡器的频率漂移，所以还应检查收录机的解码电路供电电压回路有否故障存在。

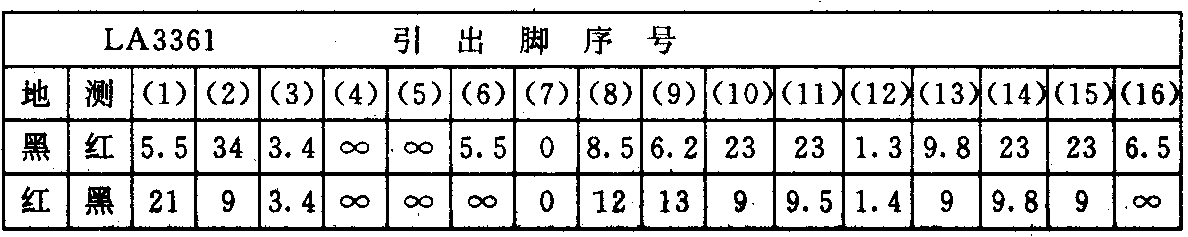

下表给出了LA3361在线路板中所测电阻值(kΩ）。测试时先关机，所用表为500型或其他20kΩ／V的万用表，表中黑、红表示万用表表棒，地为LA3361的⑦脚。测时可有10％的正负误差。 （张国华）
