可控硅的符号

可控硅也称晶体闸流管，它是一种能控制强电的半导体器件。

常用的可控硅有单向和双向两大类，另外还有光可控硅、快速可控硅、逆导可控硅等许多品种。由于可控硅具有体积小、重量轻、效率高、寿命长、使用方便等优点，它已广泛应用于各种生产设备和家用电器中。

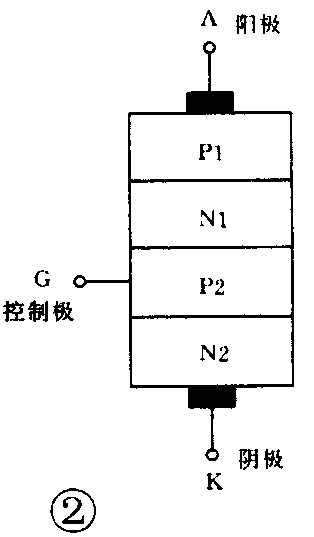

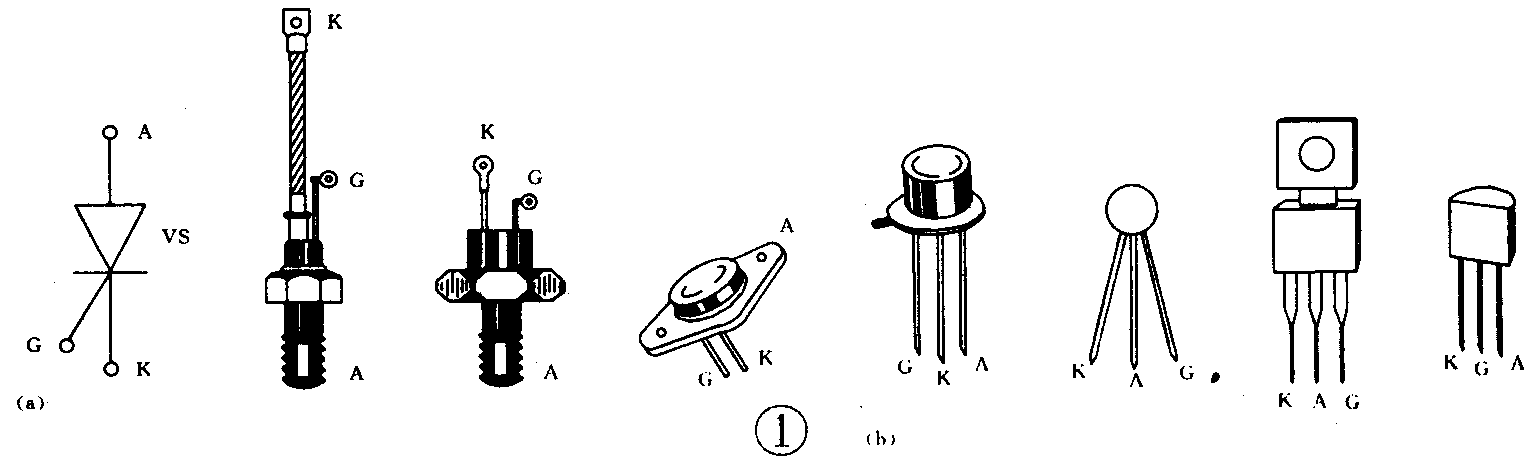

单向可控硅的外形有多种，如图1所示。它在电路中用图1（a）所示符号来表示。单向可控硅是在很薄的单晶硅片上制成的P—N—P—N四层三端的半导体器件，内部结构如图2所示，它具有单向导电的特性，是一种可以控制的单向导电开关。利用它可以完成弱信号控制强电系统电路的任务。

单向可控硅有三个电极，一个是电极G，称为控制极，一个是阳极A，再有一个是阴极K。下面我们来做个小实验。当阳极A接电源正极，阴极接电源负极时，各控制极G不加触发信号，单向可控硅不导通，串接在电路中的灯不亮如图3（a）所示；当开关闭合，控制极G加上触发信号时，可控硅才能导通，这时灯亮如图3（b）所示。这时若将开关切断（触发信号断开），但灯仍是亮的。只有当导通的电流小于可控硅的维持电流时，可控硅才被切断，这时灯熄灭。如将可控硅的阳极、阴极与电源反接，则加与不加触发信号，可控硅均不导通，灯均不亮如图4所示。单向可控硅具有控制性能好、反应快、体积小、效率高等优点，常用于整流、无触点开关及变频电路中。单向可控硅用于音乐控制的彩灯电路，如图5所示，扬声器两端的信号电压，通过变压器去触发可控硅。当音乐有强有弱时，触发电流就有大有小，从而控制彩灯忽亮忽暗闪烁。

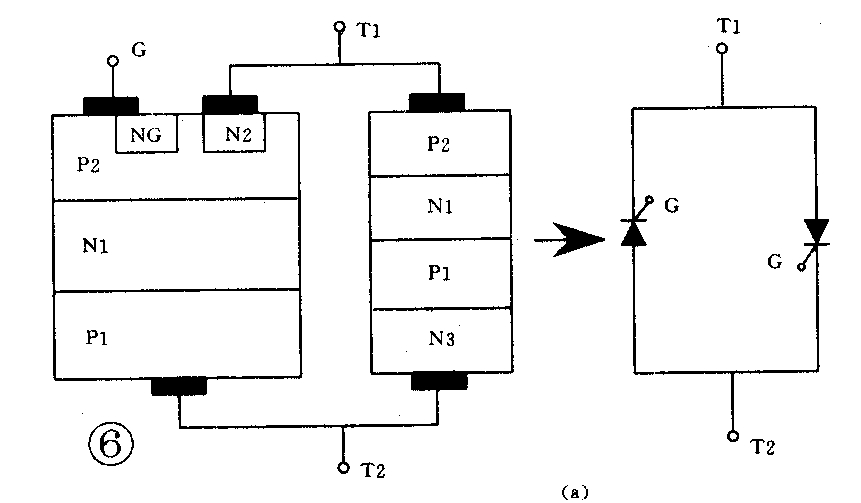

双向可控硅是制作在同一硅单晶片上、有一个控制极的两只反向并联的单向可控硅所构成的，如图6（a）所示，它是N—P—N—P—N型五层三端的半导体器件，见图6（b）。双向可控硅有三个电极，一个电极G称控制极，另外两个极统称为主电极T1和T2。靠近控制极G一端的为T1，另一端为T2。

双向可控硅在电路中，用图7（a）所示符号表示。其外形有多种，如图7（b）所示。

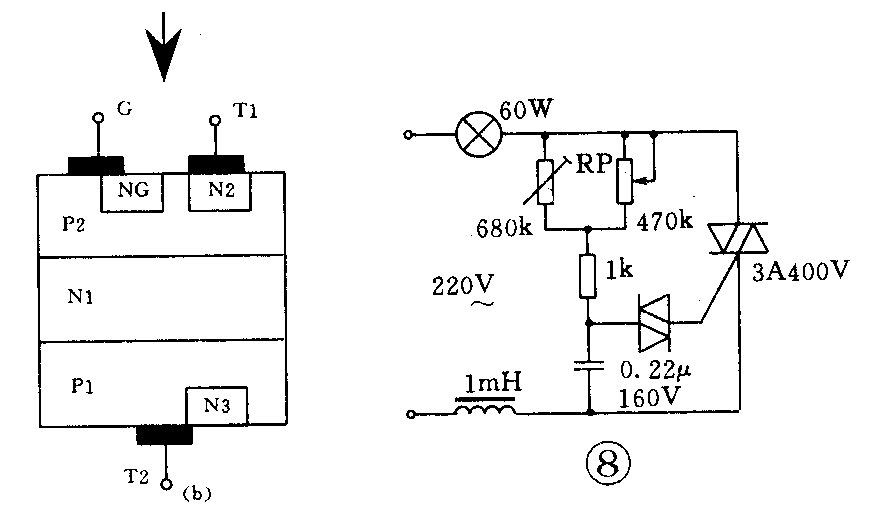

双向可控硅具有正、反两个方向都能控制导通的特性，而且触发电路简单，工作稳定，因此在灯光调节、温度控制、电机调速和无触点交流开关电路中得到了广泛的应用。图8为双向可控硅在调光台灯中的应用实例，通过调节电位器RP就能控制灯光的亮度。（周根发）
