晶体管阵列器件

🏠 首页 《无线电》杂志 1992年 🔗 第7期 🔗 第37页 晋秦 🔗

把几只晶体三极管封装在一起,外形像一块集成电路的器件就叫作晶体管阵列器件,简称晶体管阵列或阵列晶体管。

晶体管阵列器件的优点首先是便于在许多设计场合中使用。例如在许多情况下晶体管的发射极都是要接地的(共发射极放大器)或是集电极都要接电源正端(共集电极放大器或射极跟踪器),此时如使用阵列晶体管就会使印刷电路板的排列紧凑而简化,焊点也可相应减少。

其次是电路性能的一致性得到改善。这是因为阵列器件制造时工艺条件一致性较好,因封装在一起,当环境(例如温度、湿度等)变化时,引起的参数波动较为一致。

第三,由于阵列器件有一定程度的集成化功能,所以可做出较为复杂的复合晶体管阵列,例如达林顿型阵列、大功率管阵列、双管二级放大器型阵列等,因此可以简化外电路设计。

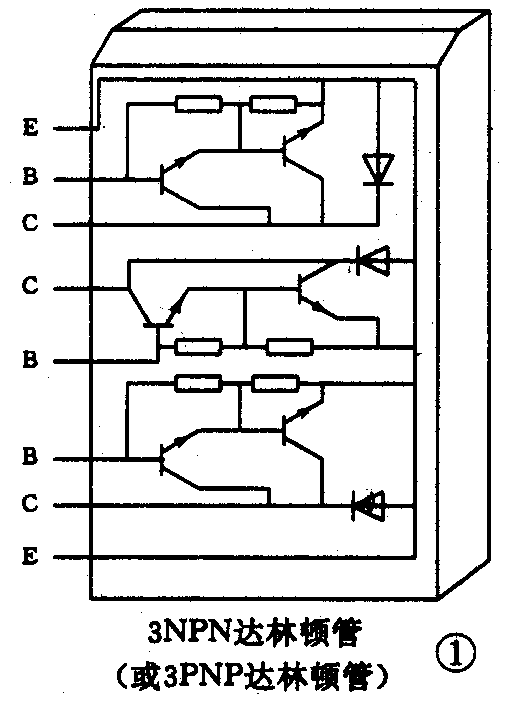

为了让读者有一个较直观的印象,附表中列出几种晶体管阵列的型号、参数及其内部功能和外形,供读者参考。附表中的阵列器件的集电极电流I\(_{C}\)都是安培级(1~4安),因此适于作直接大功率驱动用。(晋秦)
