本文介绍笔者为解决工作中的实际问题而研制的直流无触点开关，可自关断，也可手动关断，或用无线电遥控开、关。因无触点，在断开负载电流时不发生电弧，特别适用于断路器分、合闸电磁铁等感性负载。
工作原理

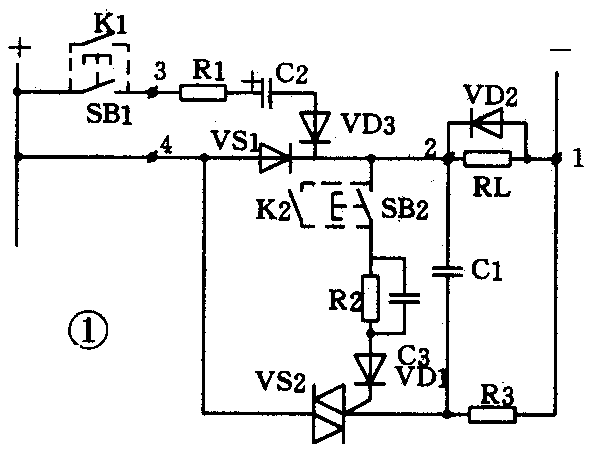

电路如图1所示。若要电路中负载RL通电工作只要按一下按钮SB1或无线电遥控接收机继电器接点K1闭合一下，触发倍号经R1、C2、VD3加给可控硅VS1控制极，使VS1导通，电源正极接通RL，使RL通电工作，同时给C1充电。若要RL停止工作，只要按一下按钮SB2或遥控接收机继电器接点K2闭合一下，触发可控硅VS2导通，电容器C1反向放电，使VS1关断。C1放完电后，因R3的限流作用，使VS2中流过的电流小于其最小维持电流而自关断。若负载RL为瞬时工作负载（如断路器分、合闸电磁铁等），可取掉图中SB2、K2，把R2、C3上端直接与VS1的阴极相接，即可使VS1实现自关断。自关断时间快慢，由C1、R3、VD1决定。若要远距离控制，只要把SB1，SB2用绝缘线引至控制点即可。用无线电遥控时，接收机可与该电路靠近安装。
元件选择
VS1—单向可控硅。要求VS1的正反向峰值电压和正向平均电流为负载工作电压和工作电流的2～3倍。
VS2—双向可控硅，使用中采用单向管亦可。工作电压选择同上，电流选3～10安即可，小电流时亦可用与VS1相同的可控硅。
其它元件，因本电路可用于直流220V以下各种电压，需按下式计算选择。
R1≤[（U\(_{e}\)-UG）/3I\(_{G}\)］·Kr（kΩ）；PR≥U\(_{G}\)·3IG×10\(^{－3}\)（W）；
式中：U\(_{e}\)—负载额定工作电压；UG、I\(_{G}\)—VS1控制极触发电压和电流（从参数表中查得）；PR1—R1的耗散功率，不足1瓦时选1瓦；Kr—电阻系数，按可控硅最大导通角选10～15。
R\(_{2}\)≥Kr·（Ue－U\(_{G}\)）／IG（kΩ）；
式中：U\(_{e}\)、UG、IG同上；
Kr选取15；P\(_{R2}\)选1瓦。
R\(_{3}\)＞Ue/I\(_{H}\)· Kr（kΩ）；
式中：I\(_{H}\)—VS2的最小维持电流（从参数表中查得），Kr为兼顾C1充电时间，可取10。
VD1—硅电压开关二极管（FLD）。选正向转折电压U\(_{S}\)为80％RL工作电压。无FLD管时，可用5只触发二极管串联代用。电路用作手动关断或遥控关断时，可不用此管，用一只1A以下普通二极管即可。
VD2—续流二极管。选用二倍RL工作电压和电流的整流二极管，正向电阻要小，接线与VS1反向，即正极接负，负极接正。
VD3—止逆二极管，阻止给C2充电。选1A以下普通二极管。
C2—隔直流电容。选100V以下，22～33μF电解电容。
C3—加速电容，选160V0.047～0.068μF，手动关断时可不要。
C1—关断VS1反向放电电容。按下式计算：
C1≥ton／Kr·（R\(_{3}\)＋UG／I\(_{G}\)×10\(^{-}\)3）（μF）；
式中：ton—V2延时导通时间。电路用作自关断时，VS2延时导通时间不得小于0.5秒。Kr选取10；R3单位为欧，I\(_{G}\)单位毫安。C1选400VCJ型。
制作与安装
本电路采用印刷电路见图2，线路板固定在被控制设备上的封闭处，当VS1选用大电流金属封装管时，可将VS1安装在另外的绝缘板上与电路板一起固定，管子的阳极、阴极直接与正电源和RL一端相接，再另用细软线并接入印刷电路板，RL和VD2也可如此连接。（鱼献荣）
