本文介绍的光电打靶机，具有10套表演节目。根据需要，可以从2到10路任意调节，十分方便。从手枪发射来的脉冲红外光击中靶心时，靶机上的电动玩具就表演一套节目，击中一次表演一个，从1到10顺序表演。
手枪采用了击发报信，击发次数控制，电路自锁及演奏乐曲等电路，功能较齐全，击发次数终结时，电路自锁，枪体内奏出一首优美的乐曲。
本机有效工作距离大于15米。灯光、阳光下都能正常工作。适用于各种游乐场所，也可以用于其他遥控设备。
手枪工作原理

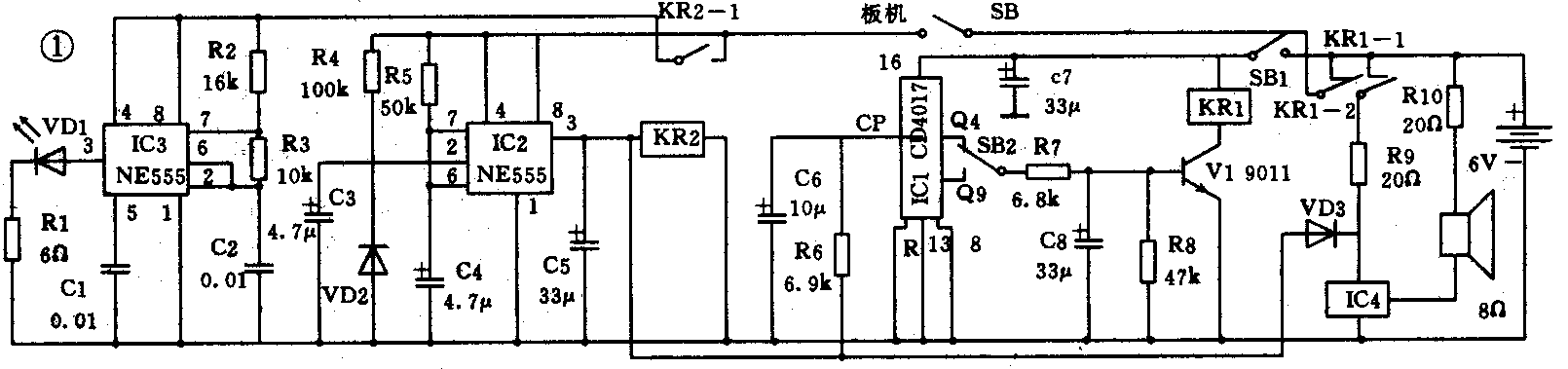

手枪工作原理见图1。从电路图可见，如扳机SB前，电路不工作，扣动扳机后，由NE555等组成的单稳时控电路导通，电路进入暂稳状态，暂稳时间t=1.1R5C4，输出端第三脚翻转成高电平，输出的高电位，向继电器KR2提供工作电压，KR2—1吸合，由IC3等组成的无稳态自激多谐振荡器得电导通，产生一串约4kHz的脉冲信号，由第3脚输出，经红外线发射二极管VD1射向空间。改变R2、R3或C1值，可改变振荡频率。
需要对击发次数进行控制时，按下SB1开关，让脉冲计数器CD4017处于等待状态即可。它的触发信号由IC2第3脚提供。扣合一次扳机，IC2就向IC1输入一个触发脉冲信号，计数器的输出高电位也跳变一次。设第一次扣扳机SB时，计数器输出端的高电位在Q4端（第10脚），它正好与解锁开关SB2联接，V1饱和导通，并经倒相放大，继电器常开触点KR1—1吸合，音乐集成块IC4导通，扬声器奏出一首优美的乐曲。在KR1—1吸合的同时，常闭触点KR1—2释放开路，扳机SB失去电源，电路处于自锁状态，再扣扳机不起作用。为了省电和打靶继续进行，应尽快按一下解锁开关SB2。扳机SB就会恢复。
当打靶进行到第5次时，计数器输出端的高电位也跳变了5次，从原来的Q4端跳变到Q9端。上次解锁时，SB2的触点已接到Q9端，所以当高电位一到来，V1、KR1、IC4又一次导通，电路再次出现自锁，第一轮打靶结束。
靶机工作原理
靶机工作原理见图2。红外线接收管VD4接收到手枪发射来的信号直接输入到前置放大器第7脚。该放大器具有灵敏度高、增益高、输出波形好等特点。输入信号经放大和内部电路检波、整形、从输出端（第1脚）输出一个负脉冲，经V1反相并进一步整形放大，去触发计数器IC6的CP端（第14脚）。由于Q2端接有清零电路，当第一个脉冲信号到来的时候。计数器的输出高电平便从Q0端输出。第二个脉冲信号到来的时候，计数器的输出高电平便从Q1端输出。第三个脉冲信号到来的时候，计数器的输出高电平则返跳回Q0端，清零电路不能接到Q11端。因为接到Q1端时，计数器内部电路无法翻转，高电平不能实现跳变，计数器也失去正常工作状态，这就是本机至少也有两套节目循环表演的原因所在。SB0处于SB00位置时，节目从1至10全部开通。
第一个脉冲信号触发CP端时，计数器的高电位从Q0端输出，V2饱和导通，并经反相放大，其输出作为第一路时控电路的电源负极，IC7进入暂稳状态，第三脚翻转成高电平，继电器KR3吸合，第一路电动玩具表演节目。IC7暂稳态结束，第三脚又翻转成低电平，V=0，继电器KR3释放，电动玩具表演停止。调整R19、C10数值，可以增减表演时间。
图2只画出前3路定时电路，后71路同第3路，其元件数值也对应相同。路数选择开关SB0的接线片与计数器的输出端对应联接就行了。
元件与调试
红外线发射管VD1要选择发射功率大一些的，VD2用微型光电二极管，IC4可用“祝你生日快乐”等音乐集成块，继电器KR1、KR2选用微型继电器，SB1、SB2用微型接钮自锁开关。枪体可自制，也可以用购买的玩具手枪改制。印刷电路板根据枪体自制。VD1前面应加装透镜，并调整距离，使发射距离达到最大。
线路焊接无误后可进行统调。断开R2后的线路，接上6V电源，测瞬间工作电流在200～250mA之间，若悬殊过大，调节R1使之满足要求。调好后接上断开的线路，调第二级。接上电流表，电源接在扳机前面，电流表指针应有0.35秒的摆动时间，或观察继电器KR2有无短暂的吸合释放动作。时间过长过短，调节R5或C4数值即可。第三级是检查击发次数控制电路，按下SB1，使计数器处于等待状态。再连续扣扳机，到电路出现自锁并有乐曲声为止，奏完乐曲解锁（按一下SB2），再扣扳机5次，电路应再次出现自锁、说明击发次数控制电路工作正常，否则，应检查焊接质量，C7是否合格以及电源电压是否误差过大。

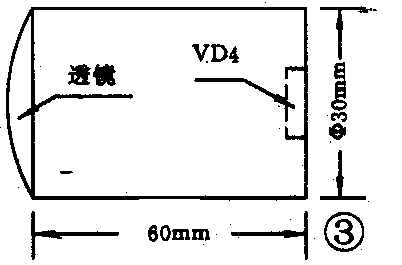

VD4是高能红外线接收管，SB0是路数选择开关，买不到成品时可用旧电位器改制。为了提高打靶距离，还必须在VD4前加装聚光镜。本文作者利用市售的放大镜式铅笔刀上的放大镜，效果很好，参见图3。为防止杂散光干扰，须在聚光镜前装一片红色滤光玻璃，或红色透明有机玻璃。（万太云）
