数字万用表电源大多采用9V积层干电池供电，但9V积层电池在偏远地区较难买到，且价格较高。本文介绍一种采用一节500mAH的5号镍镉蓄电池供电的电路。
电路采用传统的推挽型式，如图1所示。电路中T采用小型收音机中的输入或输出变压器。按图安装后，无须调试。
图中FU是充电插孔，由外面50mA恒流源提供充电电流。FU可在表中保险处安装。SA为原来电源开关，改制时将原开关两根引线切断一根（靠表壳一端），然后短接这两根引线。注意两极引线不能全切断，否则液晶无显示。V1、V2为9012型PNP管，其它型PNP管也可以，但应注意Icm应大于300mA，并且饱和压降要小。此电路中三极管β为170左右，外型越小越好。C3、C3耐压小些为好，以便减小体积。

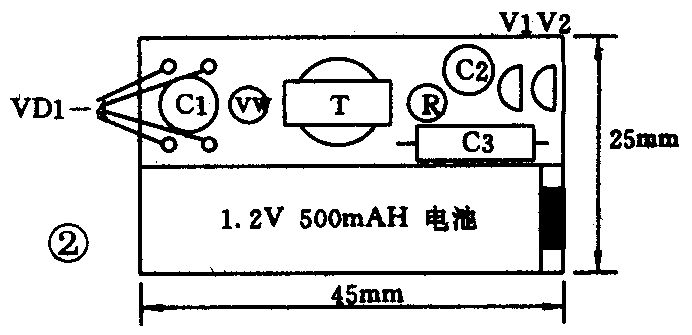

元件排列如图2所示。不必采用印制电路板，悬空走线即可，这样才能保证体积很小，能够装入原电池仓内。
此电路平时使用耗电150mA左右。（陈晖）
