本文介绍的RLC测量仪采用磁电式电表直接指示元件数值，仅用一个转换开关，使用起来犹如普通三用表，十分方便。它的一个突出的特点是：由于利用测脉冲宽度来测量R、C、L值，因而指示值精度与电源电压高低没有直接关系，具有较高的测量精度。更值得一提的是：电表各次测量的指示均为线性刻度，故其读数精度高。SMM—91测量仪的技术指标是：
电阻：10Ω～1MΩ 分5档 误差2.5％
电容：10pF～10μF 分6档 误差2％
电感：0.1mH～10H 分5档 误差2％
三极管h\(_{FE}\)0～300 （参考值）
本测量仪使用6V层叠电池。外形如同小型三用表，携带方便。
基本原理与使用

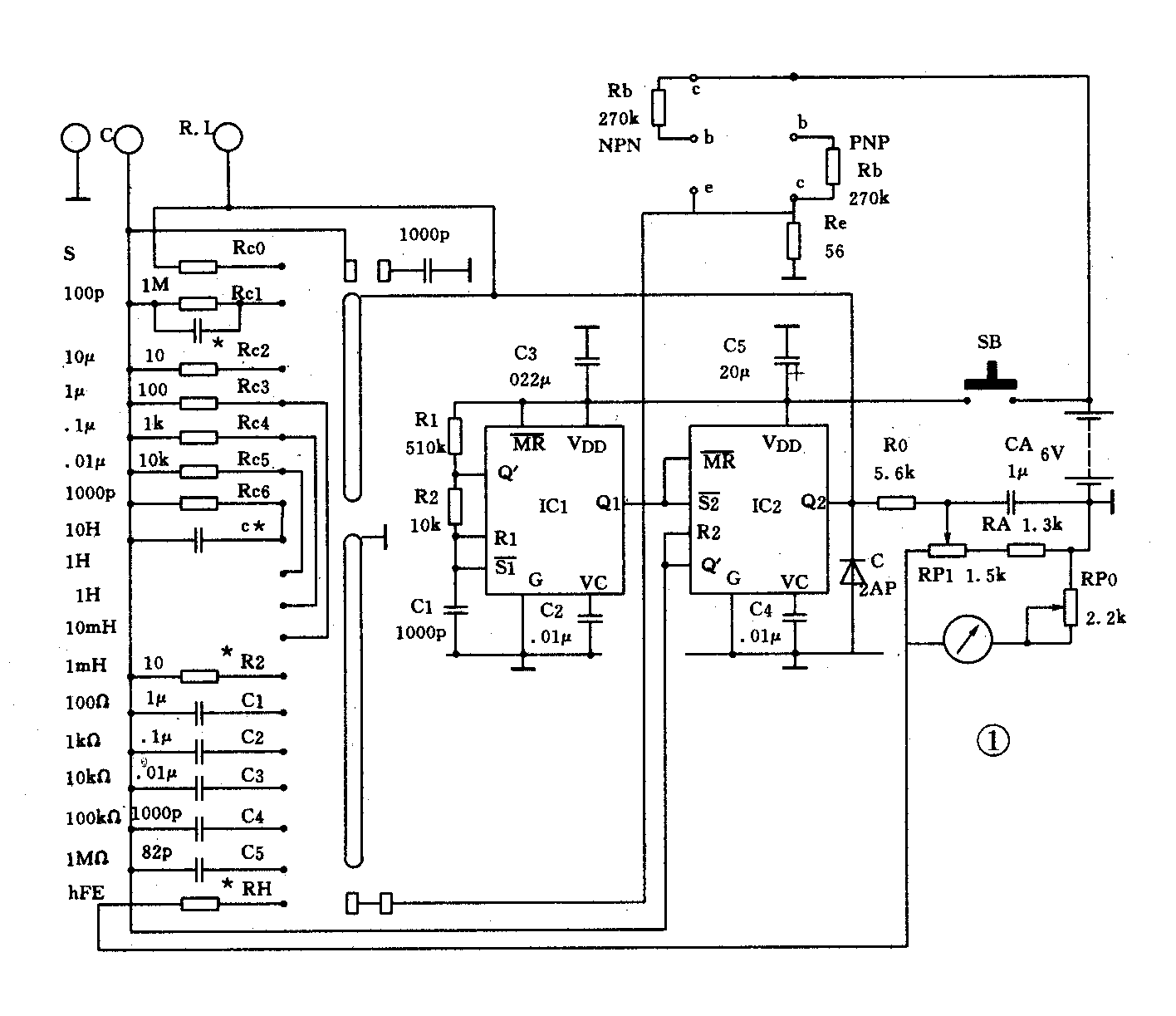

测量仪电路如图1。S为档位转换开关，S接点上的阻容元件构成各档位测量网路。IC组成多谐振荡器，用来产生周期性的触发脉冲。该脉冲下降沿触发IC2组成的单稳电路。IC2被触发后，输出一个单稳态正脉冲。该脉冲宽度由IC2的R2端上的测量电路决定。
电阻、电容测量原理见图2。R2脚接被测电阻和电容R\(_{X}\)CX分析表明，单稳脉冲宽度Z=1.1R\(_{X}\)CX。在脉冲幅度不变的情况下，IC2输出的平均电流A与C成正比，就是与R\(_{X}\)CX成正比，因而接在IC2输出端电流表中电流大小与R\(_{X}\)或CX的大小成正比。当固定R\(_{X}\)，可用以测量CX；当固定C\(_{X}\)，可用来测量RX。选用适当的R、C值，就构成R、C测量的各个档位。

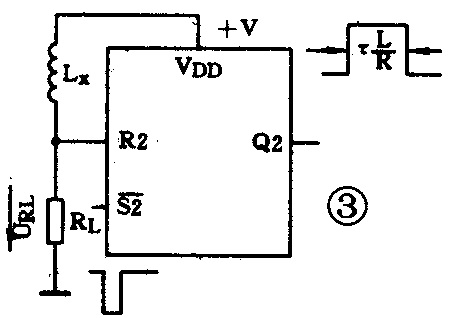

图3是测量电感的原理图。其中L\(_{X}\)为待测量电感，RL为档位电阻，R\(_{L}\)大小由不同档位而定。原理与RC测量原理是一致的，所不同的是，本电路输出的脉宽Z= 1.1LX／R\(_{L}\)。固定RL可用来测量L\(_{X}\)。选用不同的RL，就构成不同的电感测量档位。
晶体管h\(_{FE}\)参数的测量与普遍三用表上测量电路原理是一样的，不多述了。因为hFE测量时，C1与C2不工作，故测量中，开关按钮不得按下，否则会造成错误指示。
本测量仪采用电池供电。为减小由供电电压下降造成的测量误差，测量仪实际上用脉宽来测阻容元件值。

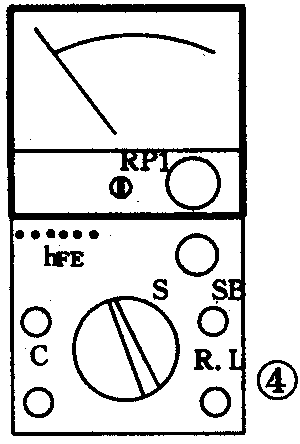

图4为面板排列图。正中为18档选择开关，右上角为电源开关按钮SB。左上角为h\(_{FE}\)测量插孔。左下角为一对电容测量接口；右下角为电阻、电感测量接口。表头右下角为校正调节电位器RP1。使用时，首先拨至校正档，按下SB，调节RP1，使电表指示满度，校正完毕，放开SB。然后可进行测量。S拨至相应的测量档，从相应接口接入待测的电阻、电容及电感。注意，不得将两种元件同时接入。按下开关，电表即有指示值。将指示值与档位倍率相乘，就是该元件值。需要指出，测量电容时，即使不接入电容，也会有少量指示值。这是由于分布电容及时基电路的特性造成的。为消除这种起始误差，全刻度的5％以下部分，不作刻度。各档5%以下元件值的测量，可用转换较小档的方法来实现。
制作与调试
测量电路中的电阻，使用精度在1％以上，1／8W的金属膜电阻为好。电路中的电容，精度也须保证不低于1％，1％的电容比较少见，可用数字式电容表在5％的电容器中挑选。不得采用独石电容器，因其不够稳定。其余电阻，误差可5％，电容误差允许10％。电容CA最好不用电解电容。本测量仪对阻容元件的要求相当宽。IC1与IC2可用任何型号单极性555时基电路，笔者使用的是NE555。
本测量仪采用80μA的内磁表头，其实任何微安表头都可用，甚至用毫安表也是可以的。因为555的输出电流达200mA，足以驱动毫安表。当然选用不同表头，R0需相应改变。
所有元器件焊装完毕后，就可调试。拨至校正档S，表头应有指示，说明测量仪工作基本正常。调节RP1，应能使表头满度，若不能，则增减R0值，使RP1 调节满度的范围左右适中。W0与表头串联，事先调在中间位置不动，它的作用是用来微调表头灵敏度的。
1000pF以下的电容测量档，由于分布电容存在，将造成测量附加误差。这可通过接入电容C*，以抵消分布电容的影响。先接入准确的1000pF电容，调试适当的C*接入，使表正好满度。注意在此之前须将表在S档校正。100pF档调试方法相同。
仪表测量网路中，10H电感测量档与1000pF电容测量档共用电阻RC6。C*接入，将使10H档电感值偏大，这时可适当调大RC6，消除误差。RC6加大后，还会影响1000pF档，因此尚需再调C*。反复调整RC6与C*，可使两档都达到准确。
本仪表测量时，按下SB，电路接通，电路总电流7mA左右。测量完，放开SB，电路切断。因而仪表在平常时不耗电，用电极省。使用一块6V积层电池，可工作一年。(孙亦岭)
