例1：一台飞利浦16C—927／965彩电接通电源后屏幕上无光栅，但扬声器中有忽大忽小的嚓嚓噪声，仔细观察发现噪声是呈周期性的，每次持续时间约一秒钟，而且噪声开始时由小逐渐增大，当大到一定时扬声器随即出现无声，这时可听到由行输出变压器内发出的“哒哒”声，接着重复上述过程，有时接通电源后机器偶尔能够显示声图，但经常出现自开自停的故障。

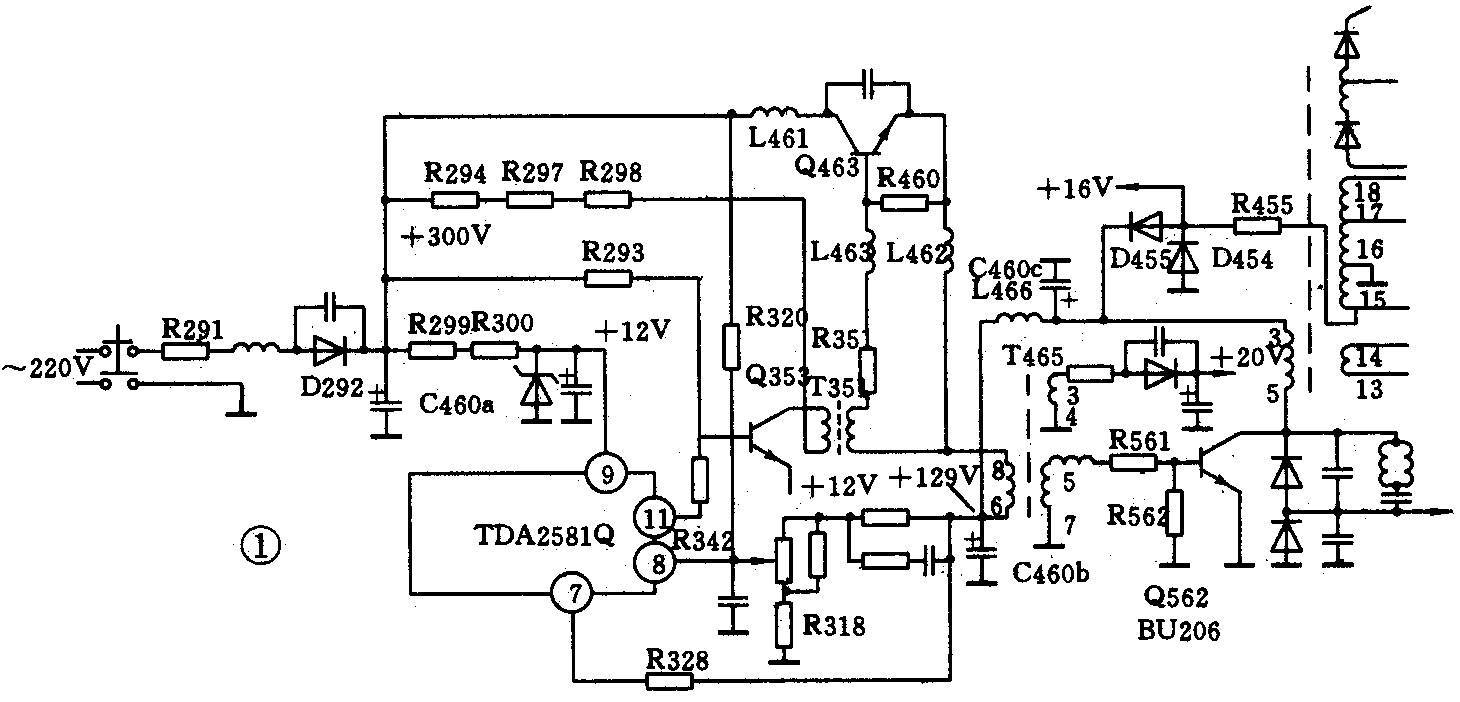

根据上述故障现象，初步判断问题是由开关稳压电源或+129伏负载电路某一部分工作失常所造成的，该机开关稳压电源见图1所示。先用500型万用表检查市电通过整流滤波后输出的+300伏和+12伏电压，正常，然后检查经由开关稳压电源输出的各部分电压，观察到万用表指针均随着“嚓嚓”噪声逐渐增大而升高。测量电感T465第6脚上输出的+129伏直流电压，发现当电压上升到70伏时噪音消失，6脚上的电压随即下降到15伏左右随后又逐渐升高，接着周而复始下去。由上述检查结果分析，该机开关稳压电源基本能够启动，但启动后输出的+129伏电压升高到一定值时立即被集成块TDA2581Q内部过流保护电路所保护。为了迅速判断故障存在的部位，首先应确定故障究竟是由开关稳压电源工作失常还是由负载电路局部短路所造成的。先焊开电感L466（即断开+129伏负载电路），然后在变压器T465第6脚对地间接一只10W、5kΩ的电阻作为假负载，接通电源后检查+129伏电压，正常，调节取样电位器R342，输出电压变化范围也正常，说明开关稳压电源工作正常，问题出在+129伏负载电路中。恢复电感L466接线，用500型万用表测量T465第6脚对地间正反向电阻，红表笔测量为3.8kΩ，黑表笔测量为20kΩ。说明+129伏载电路正常。检查高压包没有发现短路发热现象。最后怀疑是负载电路某个元件通电后存在软击穿现象，而且最大可能是行输出管Q562（BU206）性能不良所造成的，焊开BU206三个电极引线，用万用表测量其正反向电阻没有发现异常现象，从散热架上拆下BU206检查，发现管子与散热架之间的绝缘材料聚脂薄膜在E极附近已被高压击穿一个约3毫米左右的洞孔，该处涂抹的导热硅脂也已干涸脱落，并且周围布满铁锈，在高压脉冲的作用下，铁锈物质将被击穿导电，使得开关稳压电源输出的+129伏直流电压产生瞬间短路，于是造成上述故障现象。
修理方法是拆下行输出管BU206，用砂纸将散热架和管子外壳上的铁锈清除干净，然后换上一片新的聚脂薄膜，重新装上行输出管BU206后接通电源，机器工作恢复正常。
例2：一台日立CRP—451D彩电接通电源后光栅正常，但屏幕上的图像伴音时有时无，偶尔出现图像，机器能够正常工作，但当增大音量时，声图又同时消失，这时减小音量，声图仍不能恢复正常，重新调谐预选频道调谐器旋钮，很难捕捉到声图，拍击机壳有时声图又能恢复正常。
根据上述故障现象来看，故障出现时声图同时消失，初步判断问题存在公共通道电路中，又因为故障出现或消失与增大音量和拍击机壳有关，估计是公共通道电路某个元件接触不良所造成的。打开机器外壳检查公共通道电路板上的元件焊点和引线，没有发现异常现象，用万用表检查图像中放集成块IC201各脚静态电压均为正常，焊下声表面滤波器SAW检查，也是正常的，用2只1000pF电容将高频头输出的IF信号直接接入IC201的13、14脚（图像中放IF输入端），故障仍然存在，说明上述故障基本与图像中放电路无关，问题可能在高频头或预选频道调谐电路中。考虑到高频头内幅频特性复杂，检修难度大，在没有确定故障存在的部位时最好先别去动它，于是先检查预选频道调谐电路，上述故障现象有可能是调谐电压和电源供电电压不稳定所引起的。图2是该机部分电路图，先用万用表检查BM接点（＋12伏）电压和V2（＋30伏）电压，均为正常，接着按下任意一个预选频道按钮并转动其相应的调谐电压电位器拨盘，用万用表监测调谐电压VD变化情况，发现转动调谐电压电位器拨盘时，电表上的电压指示有变化，但表针极不稳定，轻轻拍击外壳，调谐电压VD也会变化，说明调谐器内部有问题。拆下预选频道调谐器检查，发现8个调谐电压电位器碳膜表面积尘严重，部分地方磨损严重，从而造成接触不良，于是出现上述故障现象。遇到这种情况，可用棉球沾点无水酒精逐个清洁调谐电压电位器，机器工作即可恢复正常。(黄福森)
