录像机电源电路的一般形式多为开并电源与串联稳压电路并用，电源电路受微处理器控制，输出的电源电压组数及种类较多。其电源输出可大致分为以下几类：1.常备电源。此类电源在录像机的电源插头插入交流电源插座后即有输出，它不受录像机电源开关的控制。主要供定时器、系统控制微处理器、调谐器以及射频变换器使用。2.备用电源。在常备电源中，供定时器微处理器使用的一组常称为备用电源，其特点是在定时器供电端并联有一大容量电容器（0.2～1法拉），在交流电源断电时，此大容量电容器可做为备用电源继续向定时器微处理器供电一段时间（时间长短视电容器容量大小而定），以保护定时录像数据不丢失。3．受控电源。此类电源的输出与否受录像机电源开关的控制，电源控制信号一般经过操作键电路由系统控制微处理器或定时器微处理器送出。受控电源主要供给亮度、色度、音频及伺服电路使用。4.未稳压电源。一般指未经过串联稳压电路的直流电源，主要供录像机中的电机使用。它在线路图中的英文表示字头为μNREG，是unregulated（未稳压）的缩写。另外还有供荧光显示板及做为交流时钟信号使用的交流电源，英文表示字头为AC，是alternating current的缩写。

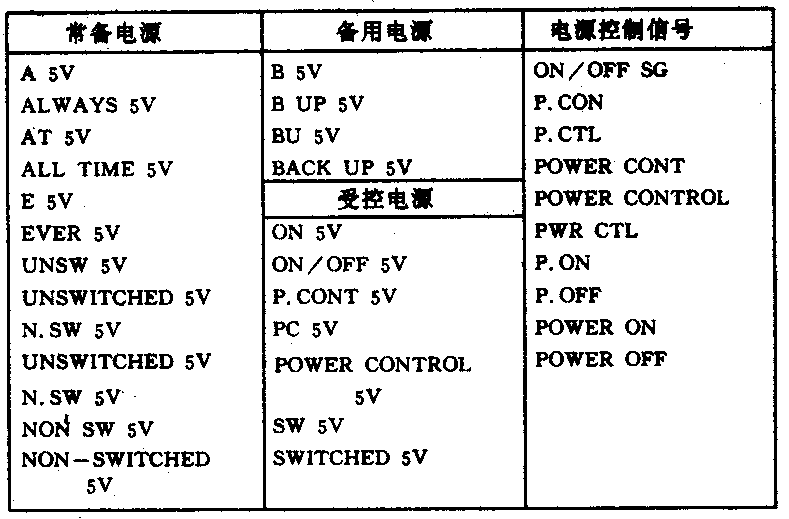

不同牌号的录像机在线路图中对常备电源、定时器备用电源、受控电源及电源控制信号所采用的表示方法不太相同。表中列出了常见牌号录像机电源电路中的一些常用英文标记词，熟悉这些标记词的含义，对看线路图和录像机修理工作都会有所帮助。(壬明)
