LP方式录放像是靠主导轴转速降低一半而实现的。其优点是降低机械磨损和节省磁带用量，而代价是图像质量和音质有些下降，这对于一般家庭使用完全可以满足要求。因此，给过去不少老式录像机增加LP功能就很有必要。
通常是采用增加LP附加器的办法将主导轴FG信号进行倍频后送往伺服电路，从而将主导轴转速降低一半来实现LP功能。附加器一般电路简单，成本也很低，使用效果还可以。但开发录像机本身LP功能显得更有实用意义。为此，笔者对多台录像机进行了改装，成功地实现了LP功能。现将几种机器改装方法介绍如下。
1．松下NV—370
该机主导轴伺服采用集成块MN6168VIF（代号IC2002）。集成块内部设有数字方式选择电路，能根据集成块9、10、18、19、20、21和22脚所处的高低电平（即二进制编码信息），置主导轴于各种转速和转向的工作状态。第10脚为SP和LP速度选择脚；IC2001（AN6359N）第6脚为分频数控制脚。当这两个脚接地，主导轴工作于SP状态，如接高电平，则主导轴将工作于LP状态。改装时，先拆下上盖、底板和前面板，然后在主电路板右上角找到IC2002第10脚，将此脚与地连接铜箔断开，按图1电路接入附加电阻、开关S和发光二极管即可。调试时，送入LP带放像，开关掷LP位置，细调跟踪旋钮，必要时调节和改变机内R2016可出现正常图像和声音，只是图像中部有网状干扰无法消除，这是由于此机视频磁头太厚所致。作为一般LP放像还可以满足要求。正常后即可装回底板、前面板和上盖，改装即告完成。开关除可安装在机器后面外，还可以将本机不常用的开关用来作SP／LP转换，指示灯可安装在前面适当位置。该机LP录像效果很差，无实用价值。
2．松下NV—450

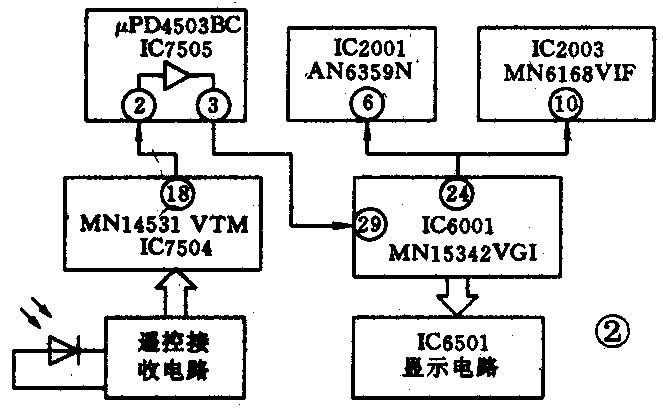

同类机器还有松下NV—250。这类机器同样使用MN6168VIF为主导轴伺服，但与370机不同之处在于：450机内部LP速度装置已接通完整，其SP／LP转换受控于系统控制部分，而系统控制部分是靠接收遥控器的工作方式信号，进行识别、译码，并按存储程序发出的速度指令输出，使主导轴按SP或LP速度进入运行的，整个控制过程见图2。遥控接收电路收到LP速度指令后通过IC7504进行详码，其中一路送到IC7505进行识别，输出LP工作方式信号到微处理器IC6001第29脚，再从24脚输出LP方式指令，置伺服电路IC2003在LP速度模式。而IC6001在收到LP指令的同时向多功能显示电路IC6501输出控制信号（串行数据），在显示屏上点亮LP字符灯。所以，在450型机器上已设置了较完善的SP／LP转换装置，但因它不像L15型机那样具有速度自动识别电路，所以其转换需靠手动。这样，改装只在遥控器上进行。打开遥控器外壳，在电路板上可看到最下面有4个空键，其中从左数第3个即是SP／LP转换开关键。改装时，可在上盖相应位置上开一小孔，用一粒适当大小的导电橡胶安上即可。在SP/LP转换时，LP状态时显示屏上LP字符灯点亮，SP状态时不显示。调试方法和370型机基本相同。经这样改装后，LP放像效果还不是十分好，为了进一步改善画质，可以采用更换新型磁鼓的办法。450型机属较早机型，大部分机器的磁鼓也已到更换期。450型机磁鼓属三磁头式，磁头厚度均为70μm，新型磁鼓如VEH0343（G20、J25等机用）和VEH0385（G33、L15等机用，）均属四磁头式，一对SP磁头厚49μm，一对LP磁头厚35μm。这样，我们可以用新型磁鼓来代换450磁鼓，只是代换后R磁头闲置不用而已，代换时需注意R、L和R’、L’磁头的位置。经这样代换后，可基本消除因原机磁头太厚引起的图像中部的网状干扰，其效果可与L15相比。
3．松下NV—G20

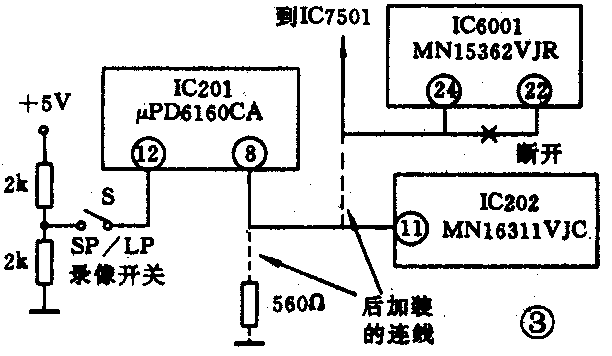

G20录像机采用μPD6160CA（IC201）为数字伺服电路。此集成块设计功能完善，内部不仅设置LP速度模式，还具有根据重放CTL信号来识别放像速度（SP／LP）的检测电路。在重放SP带时，IC201第8脚输出低电平，重放LP带时，输出高电平。利用这一高低电平，可控制系统控制中心IC6001（MN15362VJR）第24脚（6／4／2选择信号输入端，功能是输入EP／SP／LP状态电平）和IC202（MN16311VJC）第11脚（SP／LP速度转换开关）的电平，从而使机器工作于SP或LP放像状态。这3个脚在LP状态时其电位为+4V左右。改装时，可参照图3在IC201第8脚与地之间加焊一只560Ω左右的电阻即可进行正常LP放像，且SP带和LP带能自动进行识别和转换。另外，IC6001第24脚通过检测到的状态电平，以串行数据形式送往IC7501（MN15283VEU）进行SP和LP字符显示。当第24脚检测到0V时，送SP数据，显示屏则显示SP字符，检到为+4V时，送LP数据，显示屏则点燃LP字符灯。改装时，断开IC6001第24脚与第22脚的连线，用导线将第24脚连接到IC201第8脚即可（图中虚线即为联线）。另外，IC201第12脚为普通速度（SP）和长时（LP）录像开关，按图3电路加装开关和电阻，即可增加LP录像功能，同时，在显示屏上还可显示出录像速度（SP／LP），录像时还可随时转换。
4．松下NV—G33
G33机与G20机改装方法基本相同，只是集成块代号有所不同：伺服电路集成块（μPD6160CA）G20机代号为IC201，而G33机代号为IC2101。为了进一步改善录放像效果，可对G33机再进行下列几项改进：

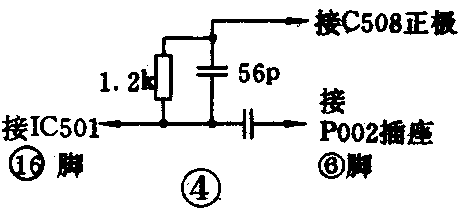

（1）改接磁头切换电路。有些G33机使用磁鼓型号为VEH0385，与L15机一样，LP录放像使用厚35μm的LP磁头。IC501（BA7254S）第24脚是SP／LP控制输入端，当该脚接低电平时，使用L、R磁头（对应SP状态），接高电平时，使用L＇、R＇磁头（对应LP状态）。此时，记录电流也改由16脚输出。在印制板上，16脚是悬空的，L＇、R＇磁头公共端已接地，但保留有改装位置。方法是：卸下磁头放大板，找到P002插座第6脚在印制板上的对地短路线，将其断开，然后按图4给出的元件数值，找到印制板上的对应预留位置焊上即可。
（2）音频电路的补偿。在G33机中，IC4001第19脚是SP／LP控制输入端，21脚是LP记录状态补偿开关输出，3脚是LP重放状态补偿开关输出。在21脚与电阻R4006之间有一元件空位（L4001与R40O6之间），在这个元件空位上焊上一只0.027μF电容。在3脚与电容C4015之间有一元件空位（C4015和VR4002之间），在这个元件空位上焊上一只1800PF电容即可。

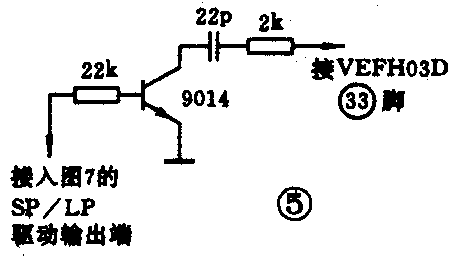

（3）亮度和色度电路的补偿。亮度色度印制板（标注为Y／CPACK）第23脚是SP／LP控制输入端。拧下电路板所有固定螺丝，向右翻起主电路板再卡稳，可以看到亮度色度电路板上有许多元件空位。先检查印制板第23脚与二次集成块VEFH03D第19脚是否接通，原机图纸标出是接通的，但实际由于生产批次不同而有些并未接通。如不通，则找到印制板上的断点，将其接通。最后按图5和图6所示的元件数值，在印制板上的适当位置焊好即可。

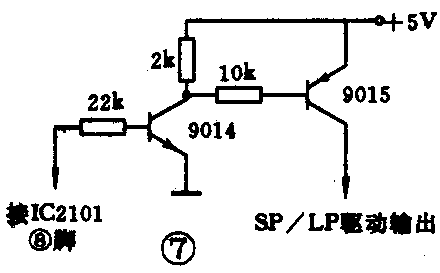

（4）SP/LP控制电平的驱动。SP/LP录放控制和补偿电路，需要约12mA电流驱动，要求电平是：SP为0V；LP为+5V。IC2101第8脚不能直接驱动，需要附加图7所示的驱动电路。在主板上找适当的元件空位安装这几个元件，然后将IC4001第19脚、P3001第12脚、亮度色度印制板第23脚的3个焊点用导线连接起来，接到图7的驱动输出端即告完成。经过这几项改进，G33机LP录放像效果可以达到L15机水平。
5．日立牌VT—660

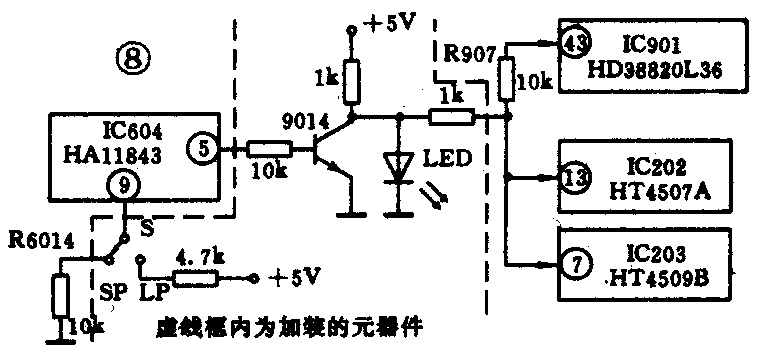

VT—660录像机可进行LP放像，且能自动识别SP和LP带，但此机无录制LP带的功能和LP速度显示功能。主伺服集成电路IC604（HA11843）第5脚为SP/LP动作鉴别输出，在SP状态时为高电平，LP状态时为低电平。录像期间的磁带速度由第9脚上的输入电平决定（LP为高电平，SP为低电平），而放像期间的磁带速度则由控制脉冲CTL的周期决定。系统控制块IC901第43脚为磁带速度数据输入，IC202第13脚为LP方式亮度补偿开关输入脚，IC203第7脚为LP方式色度补偿开关控制输入脚，这3个脚在LP状态时都应工作在高电平。改装时，按图8电路加装即可。S为SP／LP录像开关，LED为SP／LP速度指示，点亮时为LP状态，灭时为SP状态。这样改装后，LP录放像效果均不错。
6．佳韵F—900G、VCP—9038、TP—4300和三宝VCP—A704D等放象机（伺服块采用HA11847NT）。
HA11847NT第5脚在图纸上标注为SP（L），平时接地，实为内部SP／LP速度转换开关。此脚在低电平（接地）时为SP速度，高电平时LP速度。改制时，断开第5脚与地连接铜箔，按图9电路加装并关、电阻和指示灯即可。调试时，放LP带，开关掷LP位置，细调跟踪钮（必要时可调节印制板上VR201和改变R201阻值）使图像同步，网状干扰最小即可。
7．富丽VIP—1000、摩力士VCP—777、雅佳VS—PIEV放像机、夏普VC—775录像机等机器。

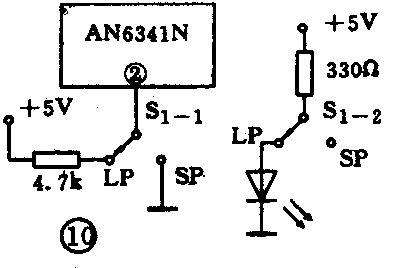

这类机器采用AN6341N为主导轴伺服。第2脚平时接地，实为内部SP／LP开关。其改装方法与HA11847NT改装方法一样，参照图10进行。
8.松下NV—G10／G11

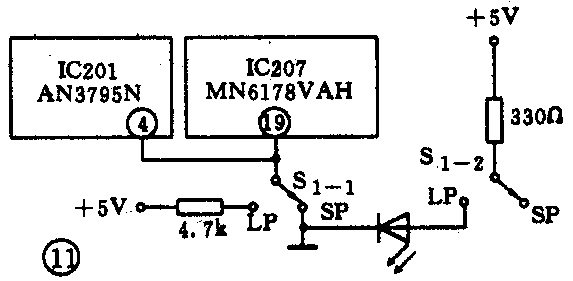

该机伺服块型号为MN6178VAH（IC207），集成块第19脚平时接地，是内部SP／LP速度转换控制脚，也要同IC201（AN3795N）第4脚相连。当这两个脚接低电平时，主导轴工作于SP状态，接高电平时工作于LP状态。改装方法和松下NV—370机相同，参照图11进行。
最后，对这样的LP开发作几点补充说明：①以上几类机器的改装以G33机效果最好，G20机和VT—660机次之，其余机器若采取更换新型磁鼓的方法效果也很不错。两磁头录放像机必要时也可采用更换新型磁鼓或更换磁头片等方法，代换时用L、R磁头（或L＇、R＇磁头），效果也不错，可基本消除网状干扰；②以这些改装后的机器重放新型机器录制的LP带来看，以日立牌录像机为最好，松下机器效果差一些，夏普机器更差一些。主要表现为磁迹同步范围太窄，稳定性不太好，但这完全可以满足一般要求；③另外一些机型通过分析主导伺服IC，凡具有SP／LP控制电路而未开发的都可参考本文进行改装，增加LP功能。(陈健勇)
