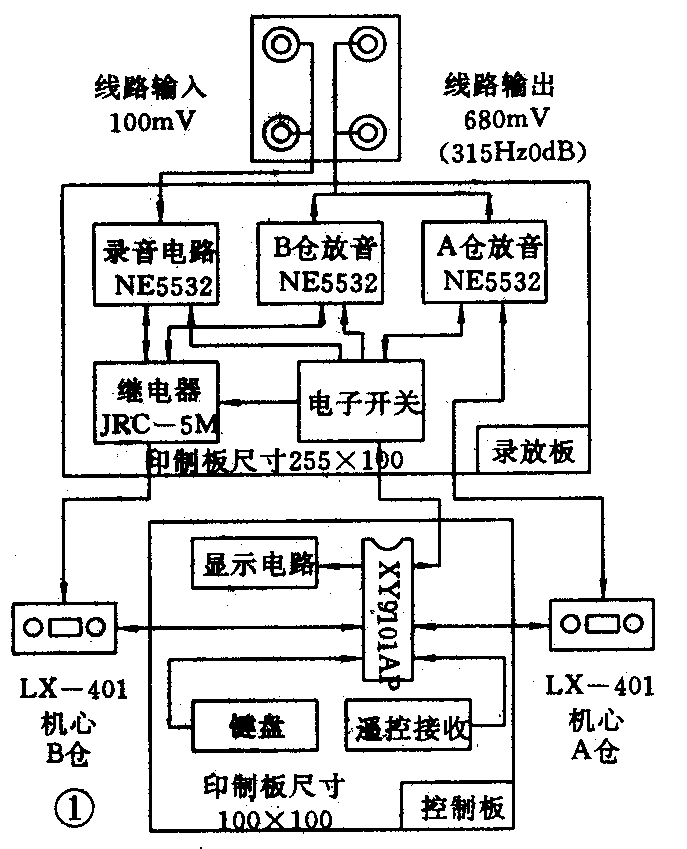

(夏洋)本文向读者介绍一套采用电子逻辑机心的双卡全遥控录音座组件。用这套组件可以方便地组装成一台具有全电子轻触操作、电脑选曲、曲首20秒扫描放音、循环、连放等多种功能的汉卡录音座。该机所有功能均可遥控操作，还设有一个音频放大器音量、静音、电源开关的遥控接口，可以方便地使现有功放升级为遥控功放。这套组件包括机心、控制板、录放板、机壳、手持遥控器五个部分，下面分别介绍各部分的一些技术特色（参见图1、图2）。
1．机心：组件采用两台LX—401全电子逻辑录放机心。该机心采用双电机、大飞轮、全金属结构，指标优良、抖晃仅为0.08％，特别适合中高档卡座采用。有关该机心本刊已有介绍，此处不多述，录放磁头采用TC821DK2B，典型录放频响为40～14000Hz，交流抹音头采用E2183。

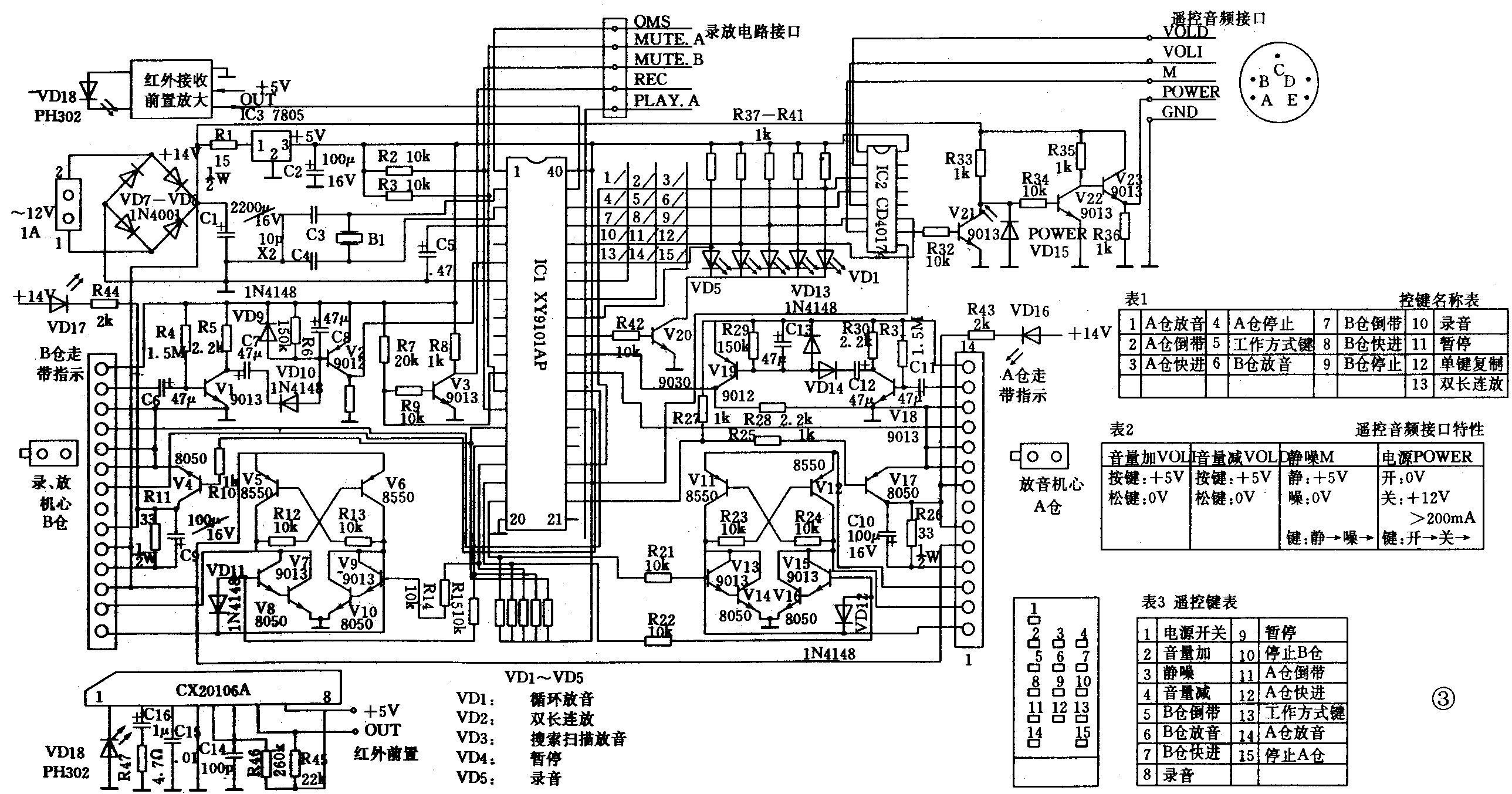

2．控制电路板：凡是采用电逻辑机心的卡座都必须配上相应控制电路才能工作。控制电路中既有分立元件也有大规模集成电路。近年来，单片微机技术日益普及，较高档的卡座一般都选用单片微机做控制电路。单片机的特点是功能多，可以实现一些智能功能；外围件少，使用方便。本组件选用了最新双卡座专用的单片微机芯片XY9101AP做控制电路，原理图见图3。XY9101AP包含了双卡所有控制功能及部分功放遥控功能，外围元件很少。整个电路装在一块100×IO0的印制板上。配有11键键盘，红外接收头用CX20106A。与各部分电路的连接均采用接插件。各按键功能见表1。控制板上的音频遥控接口是留来给非遥控扩音机升级为遥控用的，该接口功能只能使用遥控器操作，特性见表2。读者可根据该表特性设计适配接口电路。一种简单的方法是在原功放中加入一只继电器控制电源开关，并将原音量电位器改为电视推动电位器即可。这种方法对原功放指标及外观均不产生影响，并且既可遥控也可手控，简单适用。
3．录放电路板：组件中的录放电路板原理与一般录放电路一样，只是在电路设计与选件上与一般电路有所不同。主要有以下几个特点：
（1）所有前置放大器及录音放大器均采用高质量的NE5532集成电路，故音质较佳，噪声较低。实际听感是音色细腻，层次分明。NE5532采用插座安装，“发烧友”们“摩机”非常方便。
（2）电逻辑卡座的录放电路一律采用电子切换的电路而不用一般多刀位开关，本电路也不例外。与众不同的是本电路在磁头切换上未采用电子开关而采用了超小型全密封继电器，这样可有效地减小电子开关带来的非线性失真及噪声。
（3）录音电路采用交流偏磁、抹音、LC录音补偿，手动录音电平调节。全通道频响高达40～1500OHz，录音电平轻松地录到0dB。
（4）设有磁带选择开关、电平指示等附属电路。整个录放电路安装在一块100×255的印制板上，与各部分电路连接采用插件。
4．机壳：组件机壳由前脸框和后机箱组成。前脸框及磁带仓门、键、钮等均采用ABS工程塑料，由模具整体压铸，表面处理及字符印刷而成。后机箱采用冷冲铁板制做，配有4个直径为50的减震脚轮及印制板安装支架。整个机壳色调为黑色亚光，尺寸为430×125×300。其布局合理，机心、键盘、显示等件直接固定于前框上，定位准确。两块印制板及变压器装在机箱中并设有屏蔽板。
5.手持红外线遥控器：组件中的遥控器为一成品遥控器，装入3节7号电池即可工作。该遥控器共有15个操作键，其中11个为双卡座遥控；另外4个键的功能分别是音量加、减、静音、电源开关，主要用于功放遥控。各键功能见表3。
这套组件中各电路板均已调试好，按资料装配在一起即可使用。该组件对电源要求不高，仅需两组：一组为交流12V，一组为交流18V，容量≥0.7A。整流、滤波及稳压电路均在控制板及录放板上，无需另接。这套组件实测指标如下：
（1）带速 4.75cm／s±2%；
（2）抖晃 ＜0.08％；
（3）全通道频响 40—15000Hz；
（4）全通道信噪比 S／N＞54dB；
（5）失真 ＜1.5％；
（6）偏磁、抹音频率 100kHz；
（7）线路输出 680mV；
（8）外型尺寸 430×125×300；
（9）重量 10kg；
