固定电阻器的主要参数

标称阻值、允许误差和额定功率是固定电阻器的主要参数。初学者了解了这些参数的定义以及标志方法后，就能正确选用各种电阻器。

1．标称阻值和允许误差

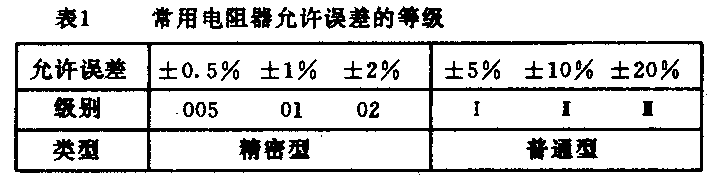

电阻器上都标有电阻的数值，这就是电阻器的阻值标称值。电阻器的标称值，往往和它的实际值不完全相符，实际值和标称值的偏差，除以标称值所得的百分数，叫电阻的误差，它反映了电阻器的精度。不同的精度有一个相应的允许误差，表1列出了常用电阻器的允许误差的等级（精度等级）。

现在成品固定电阻器大都为Ⅰ级或Ⅱ级，Ⅲ级很少，能满足一般应用的要求。02、01、005级的精密电阻器，仅供测量仪器及特殊设备选用。

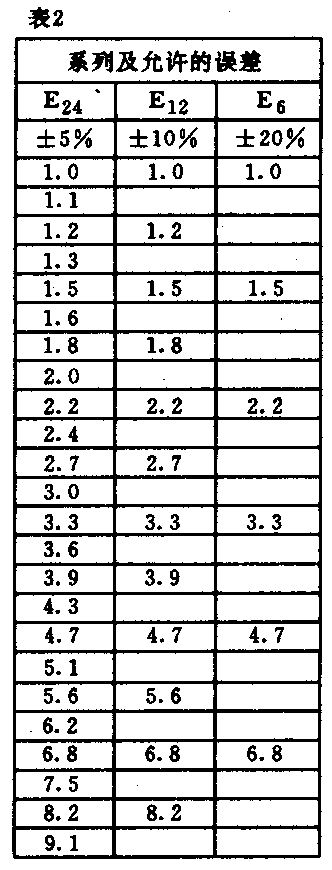

国家有关部门规定了阻值系列作为产品的标准，表2是普通电阻器的标称值系列。表中的标称值可以乘以10\(^{n}\)，例如，4.7这个标称值，就有0.47Ω、4.7Ω、47Ω、470Ω、4.7kΩ……。

2．电阻器的额定功率

当电流通过电阻器的时候，电阻器便会发热。功率越大，电阻器发热越厉害。如果使电阻器发热的功率过大，电阻器就会烧坏。电阻器长时间正常工作允许所加的最大功率叫做额定功率。

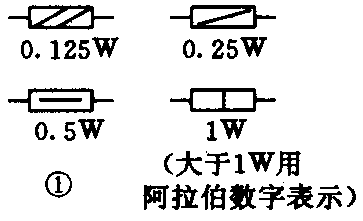

电阻器的额定功率，通常有1／8、1／4、1／2、1、2、5、10瓦等。表示电阻器额定功率的通用符号见图1。

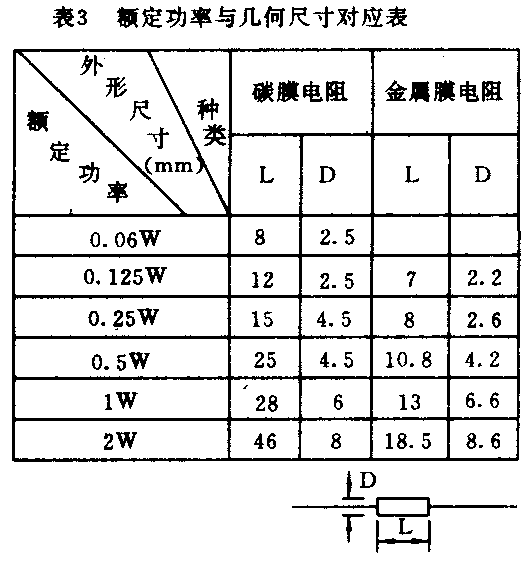

电阻器的额定功率、阻值及允许误差一般都标在电阻器上。额定功率较大的电阻器，一般都将额定功率直接印在电阻器的表面上。额定功率较小的电阻器，可以从它的几何尺寸和表面面积上看出，参见表3。

电阻值及允许误差有三种表示法，即直标法、文字符号法和色标法。直标法，阻值用阿拉伯数字，允许误差用百分数，如 2kΩ±5％。文字符号法，阻值用数字与符号组合在一起表示，组合规律如下：文字符号Ω、k、M前面的数字表示整数阻值，文字符号后面的数字表示小数点后面的小数阻值。允许误差用符号，J为±5％、K为±10％、M为±20％。例如5Ω1 J表示5.1Ω±5％。这种表示法可避免因小数点蹭掉而误识标记。小型化的电阻器都采用色标法，用标在电阻体上不同颜色的色环作为标称阻值和允许误差的标记。色标法具有颜色醒目、标志清晰、无方向性的优点，它有利于整机厂的自动化生产，给调试和修理也带来方便。

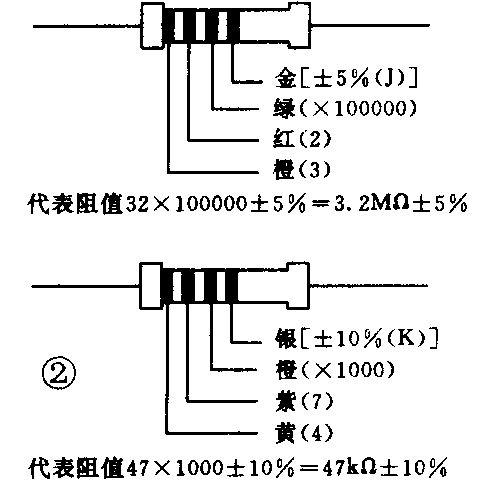

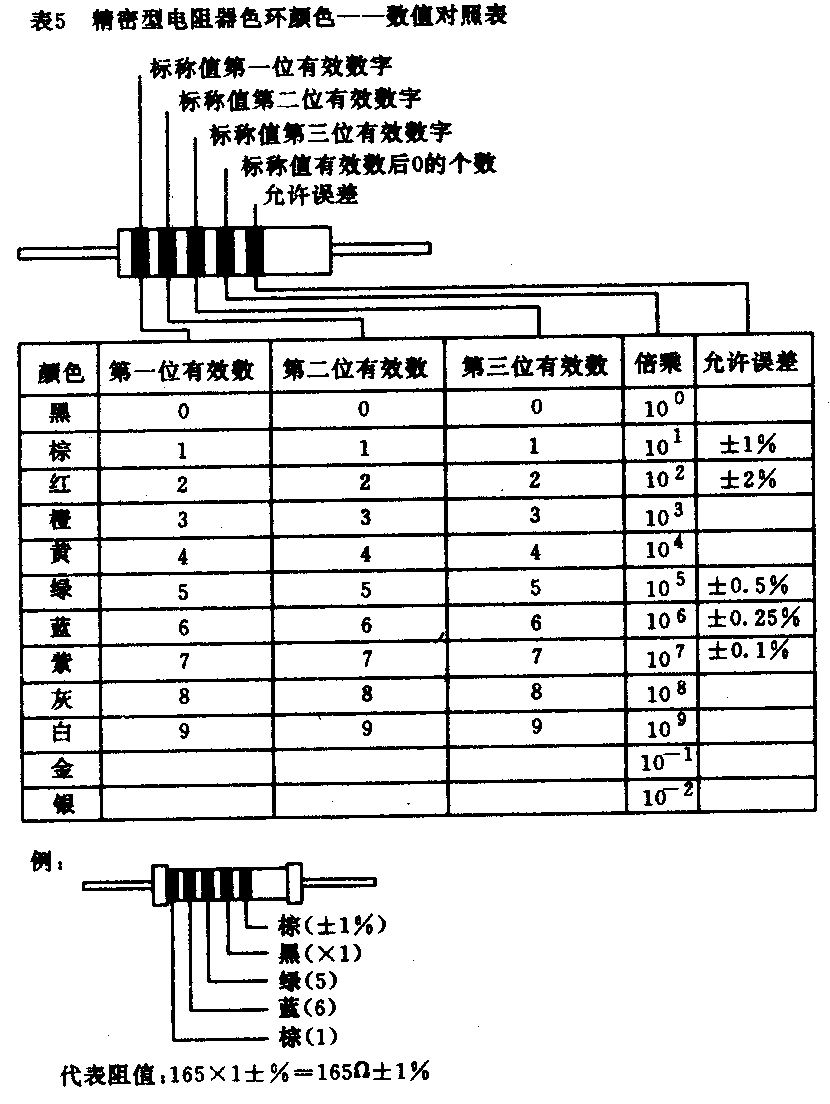

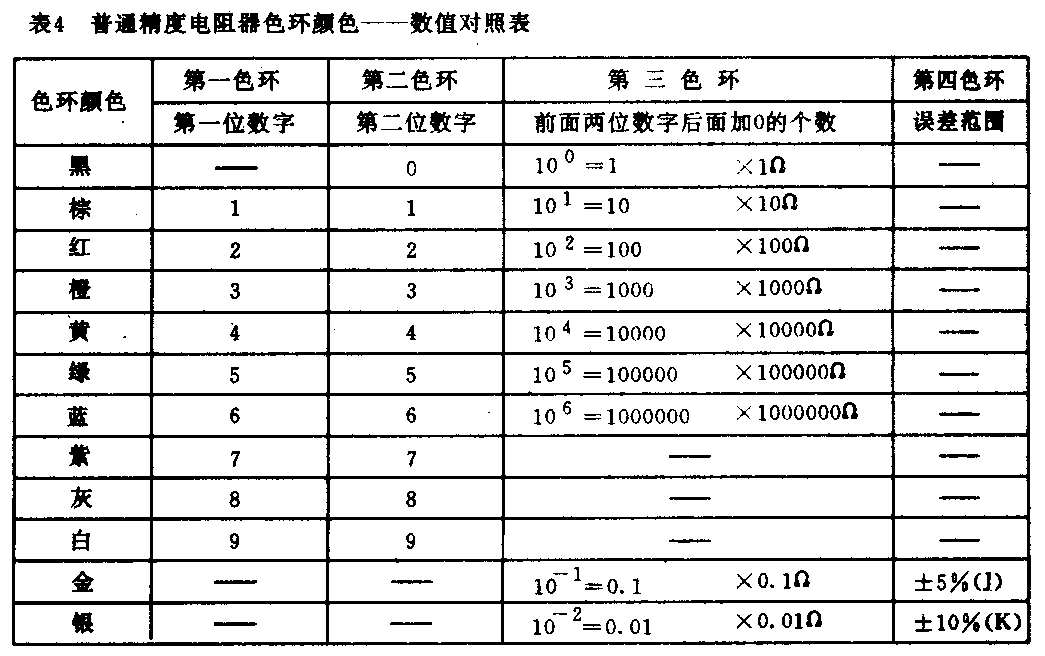

普通精度的电阻器用4条色环表示，如图2所示，左边（与端部距离最近的）为第一色环，顺次向右为第二、第三、第四色环。各色环所代表的意义为：第一、二色环相应地代表阻值的第一、二位有效数字，第三色环表示第一、二位数之后加“0”的个数，第四色环代表阻值的允许误差。各色环颜色——数值对照见表4。精密电阻器用5条色环表示阻值及误差，详见表5。

1．按不同的用途选择电阻器的种类

在一般的收音机、电视机等电路中，选普通的碳膜电阻器就可以了，它价廉而且容易买到。对要求较高的电路或电路中的某些部分，那么，要看有关说明选用适当种类的电阻器。

2．正确选取阻值和允许误差

电阻器应选择接近计算值的一个标称值。一般的电路对精度没有要求，选Ⅰ、Ⅱ级的允许误差就可以了。若有精度要求，如在修理万用表时换用的电阻器，则应选用005级精密电阻器。

3．额定功率的选择

电阻器的额定功率应选用比实际承受功率大1.5～2倍的，才能保证耐用可靠。在某些场合，也可将小功率电阻器串、并联使用以满足功率的要求。

例如：某段一般的电路要接一只电阻器，电路两端电压为3.1V，通过的电流为0.15A，经计算：R=U／I=3.1V／ 0.15A≈20.67Ω，P=U·I=3.1V×0.15A=0.47W。可选用额定功率为1瓦，阻值为20Ω，精度为Ⅰ级的碳膜电阻器。或者两只0.5瓦的10Ω电阻器串联起来使用。

（1）电阻器在安装时，它的两条引出线不要从根部打弯，须留出一定的距离，否则容易折断。

（2）焊接时，不要使电阻器长时间受热，以免引起阻值变化。

（3）大于10瓦的电阻器，应保证有散热的空间。

（4）电阻器在装入电路之前，要核实一下阻值。安装时，要使标志处于显目的位置。（孟春）
