固定电容器是电子电路中常用元件之一，它在电路中的文字符号是英文字母C。
电容器的种类繁多，但在电路中只用几种符号表示，现介绍如下。
固定电容器符号
固定电容器是指容量固定，不能调整的电容器。固定电容器的种类很多，如按其是否有极性来分，可分为无极性电容器和有极性电容器两大类，它们在电路中的符号稍有差别。

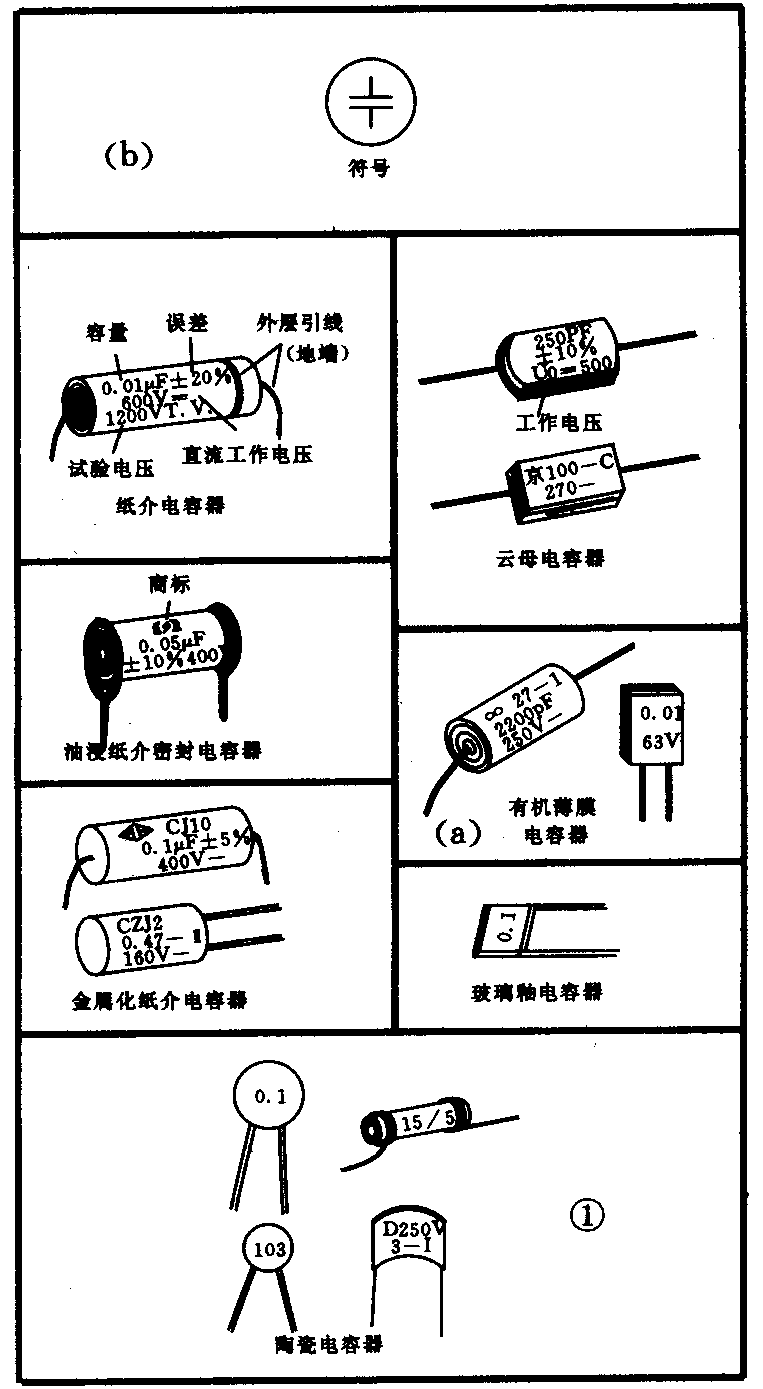

常见无极性电容器按介质不同来分类，有纸介电容器、油浸纸介密封电容器、金属化纸介电容器、云母电容器、有机薄膜电容器、玻璃釉电容器、陶瓷电容器等。图1（a）画出它们的外形。各种无极性电容器在电路中均用图1（b）所示符号表示。

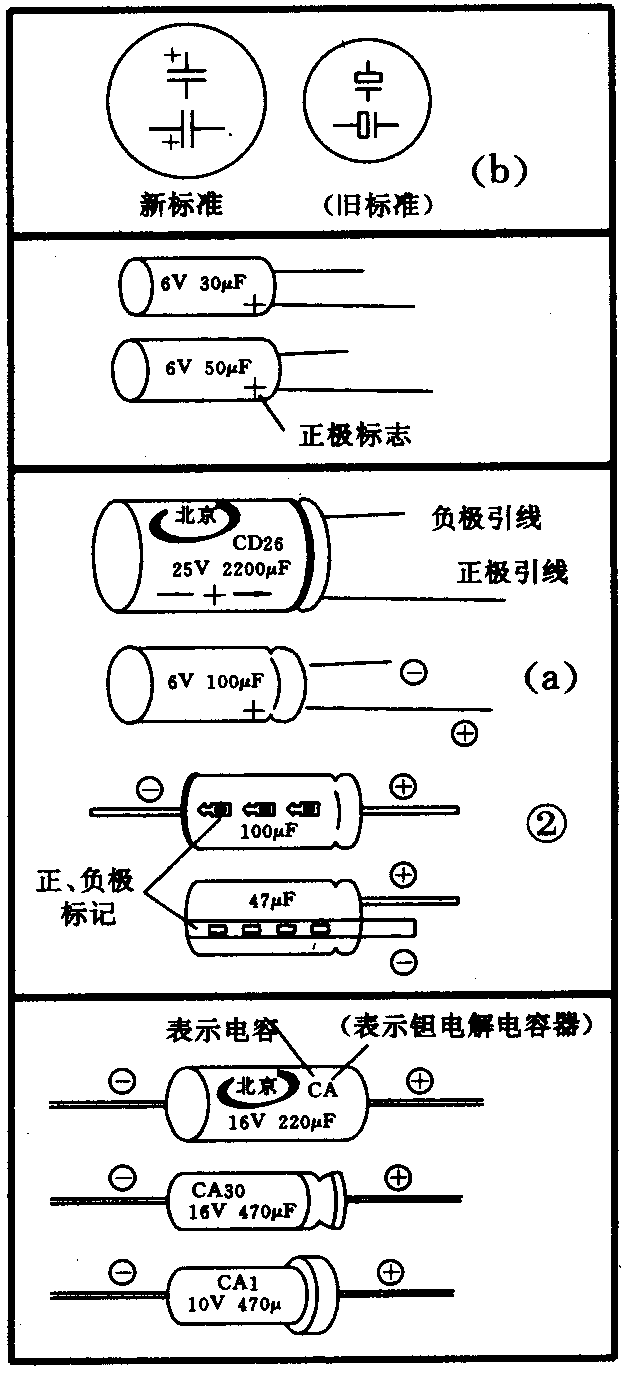

有极性电容器的内部构造比无极性电容器复杂。此类电容器如按正极材料不同，可分为铝电解电容器及钽（或铌）电解电容器。它们的外形见图2（a）。由于此类电容器的两条引线，分别引出电容器的正极和负极，因此在电路中不能接错，在电路符号中也有明确的标志，见图2（b）。
可变电容器的符号
（1）单连可变电容器符号

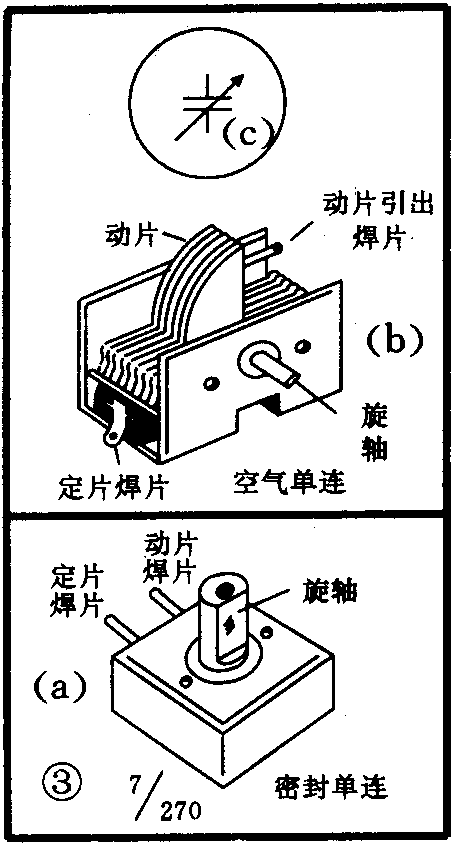

单连可变电容器由一组动片和一组定片以及旋轴等组成，外形见图3（a、b）。其中（b）所示单连可变电容器用空气作为介质，因此称空气单连。图3（a）所示单连选用薄膜作为介质，并用外壳把动片组和定片组密封起来，因此称密封单连。当转动旋轴时，改变了动片与定片的相对位置，即可调整电容量，当动片组全部旋出，此连电容器容量最小。在电路图中，单连电容器符号见图3（c）所示，符号旁要求标上容量。例如7／270p，这表示当旋动转轴时，单连的容量可以在7到270皮法之间变化，而此电容器的最大容量是270皮法。单连电容器符号中的尖箭头，就表示容量可以调整。
（2）双连可变电容器的符号
双连电容器由两组动片和两组定片以及转轴等组成。由于两连电容器的动片安装在同一根转轴上，当旋动转轴时，两连动片组同步转动（转动角度相同），这种同步特性在电符号中用虚线连接箭头来表示，见图4（a）。符号中C\(_{1a}\)、C1b分别表示两连电容。如果两连最大电容量相同，称等容双连，容量值用最大容量乘2表示，如2×270pF、2×365pF等。如果两连容量不相同，称差容双连，两连最大容量值用分数表示，如60／127pF、250／290pF。
（3）微调电容器符号

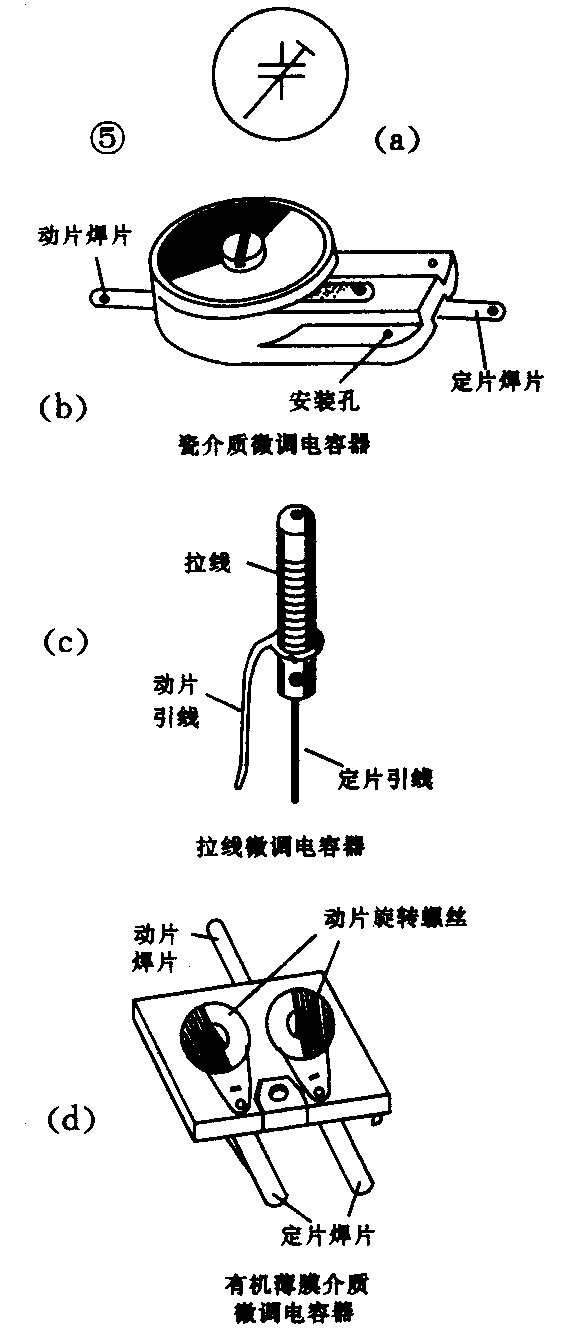

微调电容器的容量较小，调整范围也较小。因此在电路符号中用一个平箭头来表示，见图5（a）。此种电容器的最大、最小容量也用分数表示，如5／20pF，7／30pF。

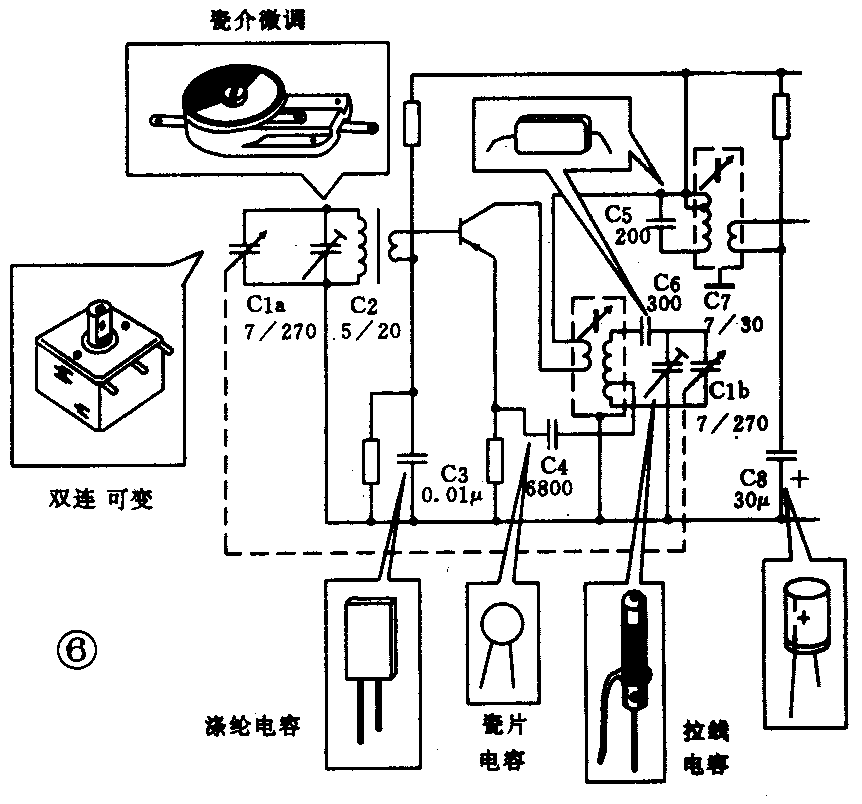

图6画出了超外差收音机前级电路图以及所用电容器的实物图，供初学者记忆各种电容器符号时参考。（张宝平）
