自启动环形时序发生器是由普通环形时序发生器改进而成的，将原电路中的起动按钮、复位按钮、电源开关三者合而为一，使电路简单易装，成本低廉，在工农业生产和人们的日常生活中均有一定的实用价值。
自启动原理简介
图1电路跟普通环形时序发生器（见本刊1991年第8期“555电路的复合应用”一文）一样，由二个或二个以上555电路所组成的单稳态触发器首尾相接串联而成，所不同的是这里作了以下改进；首先从研究555单稳态电路的初始状态入手，555的2脚输入端为下比较器，是由PNP三极管组成复合输入级的差分放大器（参看TTL555内部结构图），如使2脚悬空，即相当于PNP三极管的基极处于零偏置状态，此时不仅负向脉冲可使电路触发，甚至正向脉冲的边缘作用也会引起误触发，为此通常在2脚和电源正端之间接有10kΩ～30kΩ电阻，给PNP管以反向偏置。图1中的R1虽然仍是反向偏置，但由于阻值增加很多而使反向偏置作用减弱了。这样当接通电源开关SA的瞬间，在IC12脚输入端产生一扰动脉冲，IC1将被触发，使3脚输出高电平，K1吸合；而IC2的2脚仍属正常反偏，不会引起误触发，故3脚保持低电平，K2释放。电路一经触发启动就和普通环形时序发生器一样，将进入循环翻转状态，如要停止只要断开电源开关即可。实践证明这种自启动方法是可行的。
对于双级自启动时序发生器，上述方法似乎已初步达到了目的，但对于多级电路仍需防止误触发，而过去普通环形时序发生器，偶尔确有误触发情况存在。为此在将555电路4脚上的复位按钮去掉的同时加接一RC积分电路，如图1中的R4和C3，当开机初态由于C3两端电压不会突变，因而4脚从零伏慢慢上升，确保初态逻辑零输出，相当于起了自复位作用，而IC1的4脚却无此设置。
所以上述的自启动原理，正是对工业控制中心须避免的误触发现象加以限制利用的结果。电路经两年多的实际应用，进一步证实了它的可靠性。

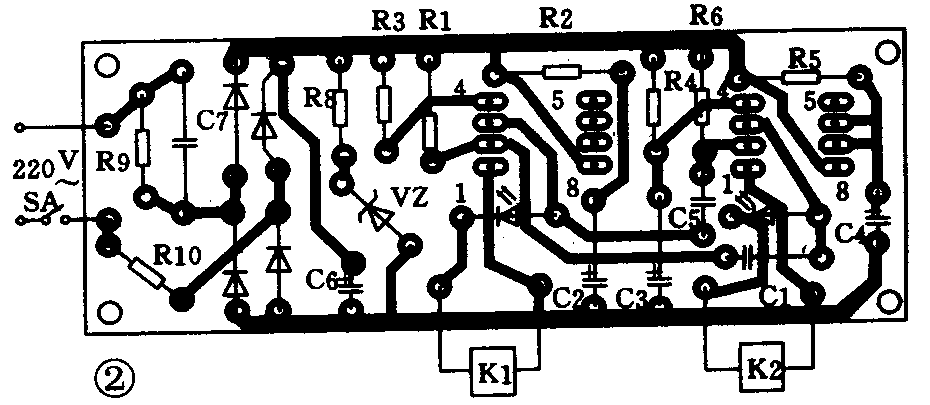

如改变图1中R2－R5或C2、C4的数值，均可独立地改变各级的暂稳态时间（t=1.1RC），暂稳时间可从数秒钟做到一小时以上。其中LED1和LED2分别指示各级的通电（或断电）时间。如果以R7取代K1，则图1跟本刊1990年第4期“能间歇工作的自动控制装置”一文效果相似，而图1电路只要安装无误，无须调试就能正常工作。图2为印板图（1：1）。
应用举例
1．用于相同时间或不同时间的反复试验，图1电路可以同时控制两套反复工作的机械设备，例如利用同一继电器上的两个常开触点和两个常闭触点，去控制直流电机一会儿正转一会儿反转，且正反转时间可用电位器调整。此外通过改变K1和K2两个继电器触点的连接方式，如K1用常闭触点K2用常开触点，可得到相同的模式；如两个继电器都用同类型的触点，则可得到不同的模式。
2．用作时间提醒器或橱房定时器

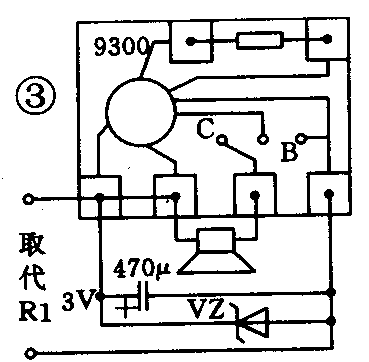

图1电路稍作改进就可成为一个时间提醒器。如将C4改用1000μF或2000μF／25V电解电容器，R5改为4.7M电位器并配合时间度盘，K1用图3所示的门铃电路取代，C2为47μF，R2为390kΩ，K2也可用1.5kΩ电阻代替。使用时将电位器预置好时间（数分钟或半小时），合上SA则LED1点亮同时奏乐，接着定时开始，这时LED1息灭LED2点亮，到预定时间再次奏乐，放这种时间提醒器也是一种循环式报时器，可作为儿童玩具、抢答题计时及比赛猜谜等。作为橱房定时器可保留K2，用K2的触点去控制电炉，当煮牛奶或咖啡时，可预置好时间（10～15分钟），到时将自动切断电源并奏乐，乐曲奏完后如不打算再加热，应及时关闭定时器电源，否则将第二次自动加热。
3．用于自动灌溉或间歇喷泉：
在园林和农业生产中，大规模竿插繁殖苗木或名贵花卉，有较好的经济价值。近年来发展的一种科学育苗方法，称全日照喷雾育苗法，即在日光照射下对竿插苗每隔一段时间喷水一次，如每隔5～25分钟喷雾15～20秒种，若用人工操作很不方便。又如干燥季节需对蔬菜地自动灌溉等，都属循环式喷水类型。若将图1电路稍作改装完全可以控制水泵或电磁阀进行工作，且随时可以用两个电位器分别调整暂稳态时间，以修改循环喷水周期或喷雾量。
元件选择和制作
图1中的R1阻值可在470kΩ～1M之间选用，两个暂稳态定时器中的RC值可根据实际需要确定，其中电解电容器的漏电流宜小，要求高的场合最好用钽或铌电容，继电器用JRX－13F12V。
综上所述这类自启动环形时序发生器，如加以灵活应用，尚有较好的开发前途。（孙觉民）
