本文介绍的几则变色发光管实用电路，各具特色，实用性强。供拓宽变色发光管使用领域之参考。具体介绍如下：

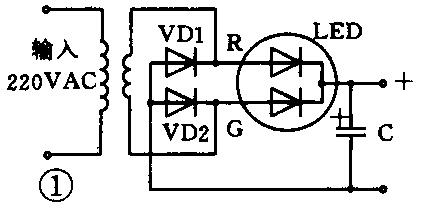

图1是用变色发光管制做的低压小电流整流器。用变色发光管作为桥式整流器的两个整流臂。在这里变色发光管起如下三个作用：即1．利用其单向导电性作为两个桥臂的整流管；2．利用其发光特性作为电源指示灯；3．利用其变色特性作为整流桥臂的故障显示。当某一桥臂发生断线故障时，发光管就会变色。

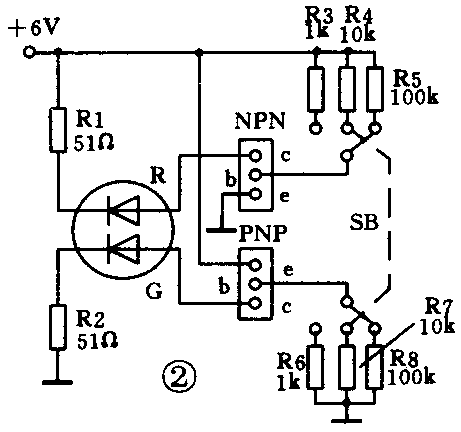

图2是用变色发光管制作的晶体管快速配对选择器。在电路中LED的R、G两管芯，作为NPN和PNP两只配对管的负荷。SB为偏流调整选择开关（在测试时调亮度用）。当配对两管β值接近时，发光管发橙色光；当NPN管β值＞PNP管β值时，发光偏红，反之则偏绿。

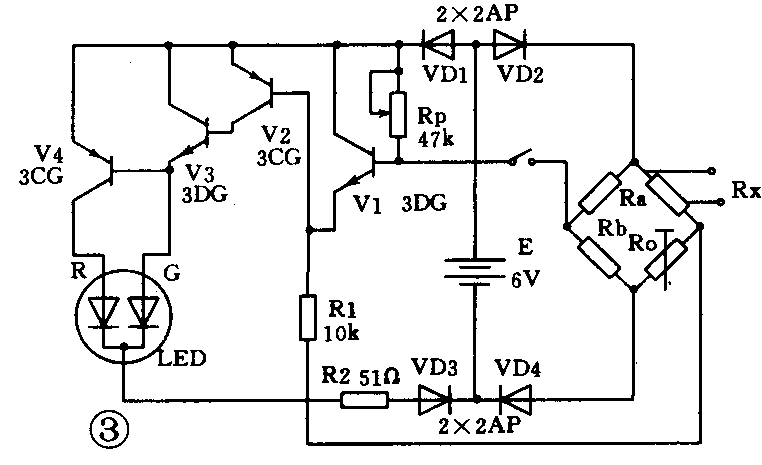

图3是用变色发光管制作的电桥检流计。电路由V1担任输入级，目的是为提高输入阻抗。V2担任放大。V3和V4做互补输出。测试前首先调整V1的偏流电阻R1使LED发橙色光。再接入被测电阻R\(_{x}\)。按SB按钮。此时若Rx＞\(\frac{R}{_{a}}\)Rb·R\(_{o}\)时，V1电流增大，V2电流减小，V3电流亦随之减小，发光管发偏红色光；反之，当Rx＜R\(_{a}\);Rb·R\(_{o}\)时，发光管发偏绿色光。调整测定臂电阻Ro至发光管发橙色光时电桥平衡，则被测电阻R\(_{x}\)=RaR\(_{b}\)·Ro。

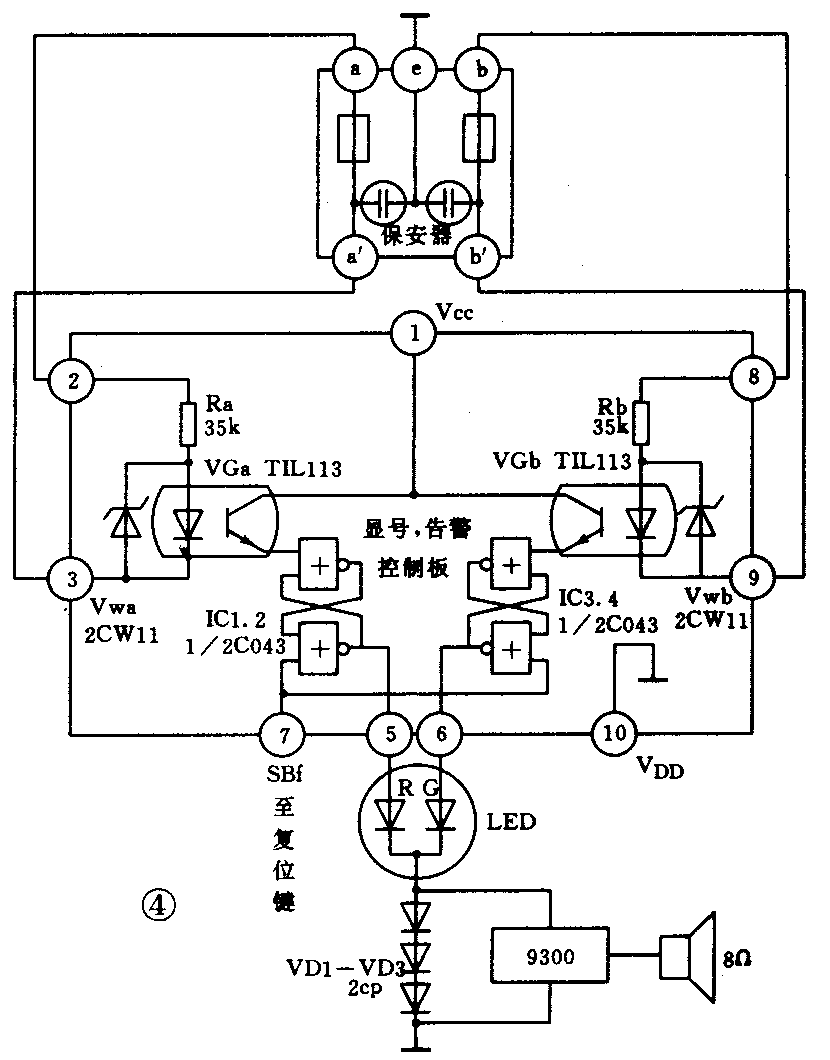

图4是用变色发光管制作的保安器熔丝管熔断显号告警电路。在每一保安器电路中接入一只10脚封装的显号告警控制板。当外线带电导致熔丝管熔断后，电流就流经平时与熔丝管并联的光电耦合器内藏发光管，使其发光。并经光耦使次级光敏管导通。这样就接通了由C043或非门组成的双稳电路触发电源，使双稳电路翻转。输出高电位给LED，使其发光。在LED的前面装有在透明玻璃上写的保安器号码，以此达到熔丝管熔断显号之目的。另外，由电路图可知：接在aa＇一侧的是LED的R管芯，而接于bb＇一侧的是G管芯。因此若LED发红色光，就表示a线上的aa＇熔丝断；若LED发绿色光，就表示b线上的bb＇熔丝断；若LED发橙色光，就表示两只熔丝全断了。另外，在LED发光的同时，由VD1～VD3取得2V左右的电压，使9300集成块输出告警信号，喇叭发出告警声。当更换熔丝时按一下复位键SB\(_{f}\)，双稳电路就再次翻转，使LED失掉由双稳电路供出的高电位而熄灭，电路复原。

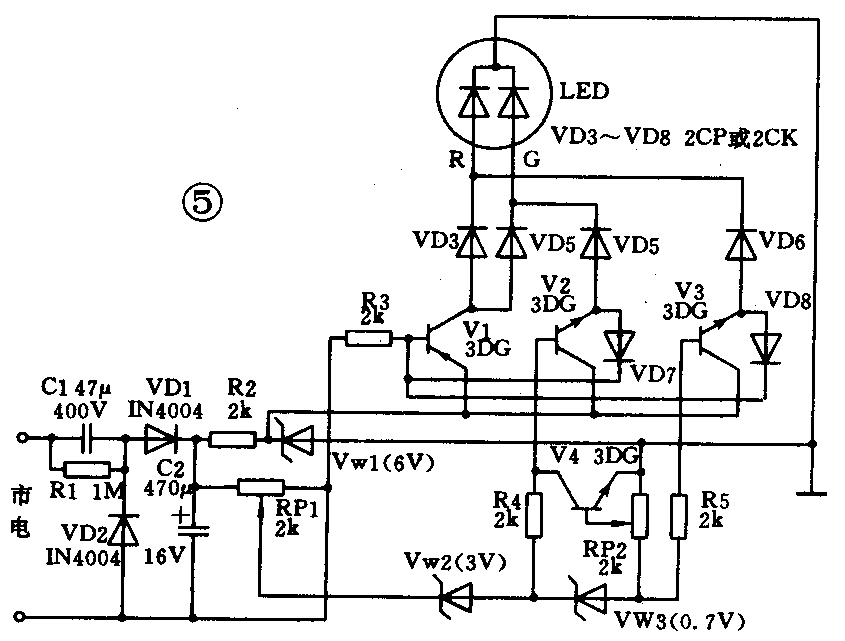

图5是用变色发光管制做的电源监示电路。

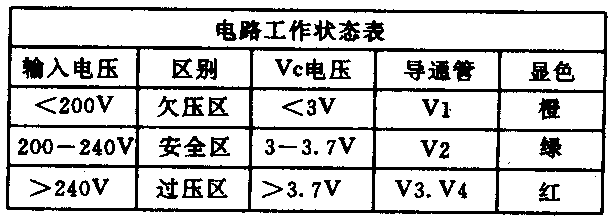

在图5中，电路降压后经VD1、VD2整流，由RP1取出取样电压Vc，用此电压控制由V1－V4组成的光点流动式电平指示器，指示器的输出控制LED变色，以达到监示电源的目的。电路的工作状态见附表。
监示原理：当电源电压低于200V时，对应取样电压小于3V。这时只有V1一只管导通。通过VD3和VD4向LED的R、G两只管芯供电，LED发橙色光。当电源电压在200—240V之间时，对应取样电压为3－3.7V，此时V2导通。通过VD5向LED的G一个管芯供电，同时通过VD7关断V1，故意LED发绿色光。当电源电压大于240V时，对应取样电压＞3.7V。此时V3、V4同时导通，V3导通后通过VD6向LED的R管芯供电。同时通过V4关断V2和通过VD8关断V1，故LED发红色光。综上所述，电路的工作状态参见表。
在图5中，在电源电压低于200V时，VW1和VW2都不能反向击穿，处于断路状态。电路中只有V2管得到正向偏置而导通，为LED的G管芯供电，LED发绿色光。当电源电压为200—240V时，调整RP1使VW1反向击穿而导通，使V3得到正偏而导通，此时由于V2仍在导通，故LED的R、G两管芯都亮，LED发橙光。当电源电压高于240V时，调节RP2使VW2反向击穿而导通，使V1得到正偏导通，为LED的R管芯供电并关断V2的电路，故LED只剩R管芯由V1供电而发红光。（李一男）
