他激式交叉多谐振荡器

本文介绍一种由两个振荡源相互交叉控制组成的全新的振荡器。它具有两种或四种分相输出波形，可轻易获得0°、－90°、－180°、－270°的分相矩形波。结构简单，输出波形好，省去传统分频、计数、译码电路的设计。宜用于相位发生器、四循环流水彩灯控制器等电路中。

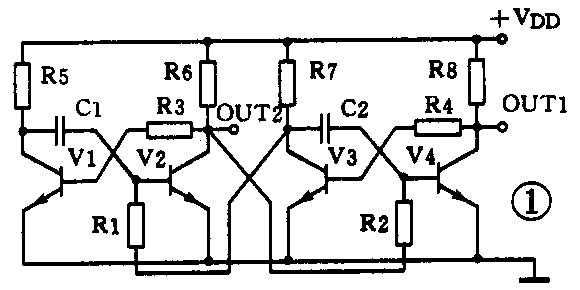

电路如图1所示。V1、V2和V3、V4分别组成两个很象单稳态的电路，但是，它们并不工作在单稳状态。V2集电极通过R2与V4基极连接；V3集电极通过R1与V2基极连接，这样便构成他激式交叉多谐振荡器。

当电源接通时，由于R3、R4阻值小于R1、R2，使V2、V3先导通，而V2、V4同时截止，这时，V2集电极呈高电位并通过R2对C2充电，使V4基极电位逐渐升高，当它到达0.7伏以上时，V4导通，V3基极随V4集电极电位变低而截止。这时，C2两端电压迅速升高，加快V4的导通速度，使OUT1输出一个垂直下降沿；V3集电极呈高电位，并通过R1向C1充电，使V2基极电位逐渐升高，当它到达0.7伏时．V2导通，V1基极随V2集电极电位变低而截止，这时C1两端电压迅速升高，加快V2导通速度，使OUT2输出一个垂直下降沿，V2导通后，集电极电位变低，C2通过R2及V2的ce结对地放电，使V4基极电位逐渐变低，当低于0.7伏时，V4截止，V3基极随V4集电极电位升高而使V3导通，这时C2两端电压迅速下降，加快V4截止速度，使QUT1输出一个垂直上升沿；由于V3导通，V3集电极电位变低，C1通过R1及V3的ce结对地放电，使V2基极电位逐渐下降，当低于0.7伏时V2截止，V1基极随V2集电极电位升高而使V1导通，这时C1两端电压迅速下降，加快V2截止速度，使OUT2输出一个垂直的上升沿；V2集电极电位升高，又重新通过R2向C2充电，使V4导通……。如此循环，便形成了他激式交叉振荡，其振荡频率的时间常数t=2（C1R1＋C2R2）。OUT1、OUT2输出两个相差90°的矩形波。

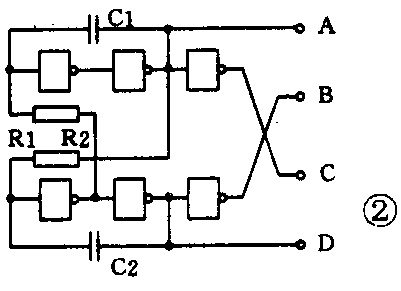

由集成电路六非门CD4069构成的他激式交叉多谐振荡电路用于相位发生器见图2。它能输出相位相差90°的四种波形，即0°、－90°、－180°、－270°。

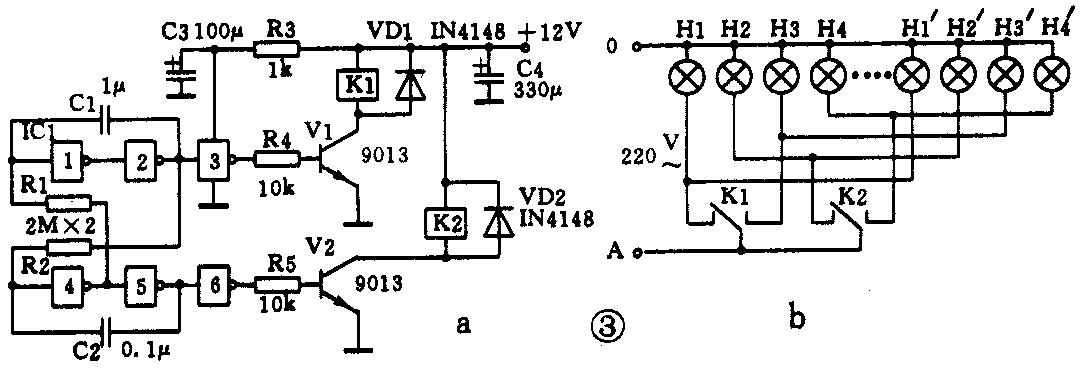

图3为他激式交叉振荡器用于四循环流水彩灯控制器，该电路只用了两个单组触点的继电器4088，便可控制四路流水彩灯。其工作原理：由IC1六非门CD4069和C1、C2、R1、R2组成他激式交叉振荡电路，直接控制晶体管V1、V2驱动继电器K1、K2作交叉分相输出，即K1吸合后，K2再吸合，然后K1断开后，K2再断开，并往复地循环下去。

电路巧妙地利用K1、K2继电器的常开、常闭触点，分时控制四路“流水”输出。所谓四路流水，即继电器每动作一次则有相邻两路灯泡续次点燃，见附表所示。如此循环，便构成了“流水”。图3（b）为彩灯接线图，每四个彩灯为一组，按顺序连接成四路。流动速度可通过调整图3（a）的R1、R2阻值大小来确定，一般取1－3MΩ为宜。继电器的动作与彩灯点燃次序的工作过程见附表，继电器K1、K2吸合时用“1”表示，断开时用“0”表示；彩灯H1路至H4路点燃时用“1”表示，熄灭时用“0”表示。(罗义烈)
