用闪光灯做光源进行摄影时，为了取得较好的效果，常需两个或两个以上的闪光灯。为使各闪光灯同步点燃，需要采用闪光同步器。本文介绍一个闪光同步器，电路简单，灵敏可靠，且只受脉冲光触发，对亮度缓慢变化的自然光不作反应。

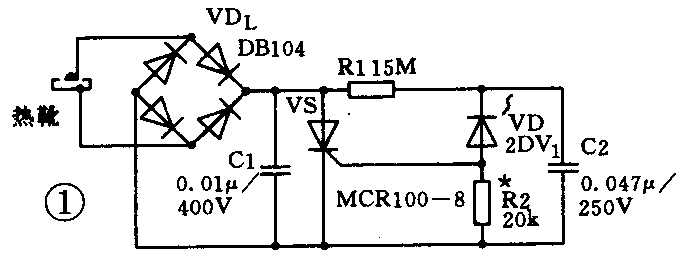

闪光同步器电路如图1所示。可用一只微型桥堆V\(_{DL}\)作整流，无论热靴上电压极性怎样，都能使闪光同步器内电路正常工作。可控硅VS用作触发开关，光敏二极管VD是闪光同步器的“传感器”，R1是C2的充电限流电阻，C2储存电能，用于触发可控硅，R2可调整闪光同步器的动作灵敏度。
闪光灯触发电极与热靴相接，触发电压经热靴由V\(_{DL}\)整流，通过电阻R1向储能电容C2充电。当光线较弱时，VD漏电流很小，在R2上产生的压降极小，不能使VS导通，反映在热靴两端就是电阻很大，闪光灯不被点燃；当主闪光灯点燃，光线作用于VD上，使VD的反向电阻急剧减小，电容C2上储存的电能通过VD，在R2两端产生较大的压降，令可控硅导通，反映在热靴两端就是电阻很小，使与闪光同步器相接的闪光灯点燃。
本同步器对亮度变化缓慢的光线不作反应，这是由于R1取值较大以及C2容量适中的缘故。当光线缓缓变亮时（如从暗处走到亮处），光敏管VD的反向电阻逐渐减小，C2上的电能通过VD、R2缓慢释放，释放电流在R2上产生一定压降，当R2上压降小于0.6伏时，可控硅VS不被触发，所以，调节R2的大小，可调整闪光同步器对不同的光线变化速率作出响应，光线由暗到亮的速率低于设定值，闪光同步器都不作出反应。即使光线渐渐变得很强，足以令VD完全导通，但C2放电电流已逐渐减小，又因电阻R1阻值很大，所以流过R2的电流仍很小，不能使VS触发导通。只有足够强的脉冲光线作用于光敏管VD，使C2上电能在短时间内释放，才会使VS触发。
桥堆VD选择耐压大于600V的微型全桥DB104，可控硅VS选用阻断电压400V的小型可控硅，电流1A即可，不能太大，否则触发电流也会相应增大，可选用MCR100－6或MCR100-8。光敏管VD用2DU1，反向耐压越高越好，反向漏电流越小越好。C1选择耐压大于400V的电容，C2用耐压大于250V的涤纶电容。

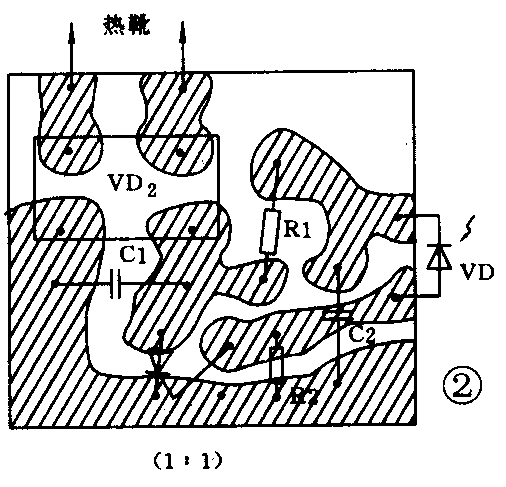

图2是印刷电路板图（1：1）。元件安装无误后，用适当的不透光小盒装起来，在光敏管处开一小窗，为避免自然光照射光敏管使其反向阻值太小，可在小窗的位置加适当的灰度片以减弱入射光线。热靴可用0.3～0.5mm铜片自行弯制，用502胶粘在盒子上。全部装妥后，接上闪光灯，用导线短接C1，闪光灯应被点燃，否则应检查VD是否良好。闪光灯回电后再用导线短接VD，闪光灯应闪光，否则检查VS是否良好，C2容量是否足够。以上都正常后，点燃另一只闪光灯，同步器上的闪光灯也应被点燃，否则检查光敏管VD灵敏度是否太低。以上都正常后，试试同步器对缓慢变化光线的反应，可手持接上已回电的闪光灯的闪光同步器，从室内走向室外，闪光灯不被触发，否则可减小R2的电阻。拉大主闪光灯与受控闪光灯的距离，点燃主闪光灯，适当减弱灰度片，使受控距离尽量远。上述调R2及灰度片这两个步骤需反复进行，调到使闪光同步器灵敏度既高又不受缓慢变化光线的影响为止。（郑毅清）
