问：在检修东芝两片机彩电时，发现开关电源电路中的过压保护稳压管D806（SR2M）被击穿。现拟调换，但该管是焊在2条粗导线上的，用电烙铁却无法将管子焊下。不知这2条粗导线起什么作用？是否可不用它们而将保护管直接焊入印制线路？（江西 吴隆基等）
答：D806是直接并联在主电压两端的一次性过压保护管，其齐纳电压为130～150V。当主电压因故剧升至130～150V以上时，D806迅即击穿，使主电压降至零，从而保护主要元器件不被过高的主电压击穿。由于D806击穿时会流过大电流而产生高温，容易将焊点熔化而使该管脱离电路，进而失去保护作用，因此要将D806先熔焊在粗条导线上再将导线焊入电路。检修时不要拆除这2条粗导线，可剪下原管，然后将替换管缠紧在粗导线上，再用焊锡封固两个缠绕端即可。（德沅）
问：一台山茶SC－3502型黑白电视机图像右侧出现一条垂直黑条，伴音正常，但行输出管发烫，更换行管和行输出变压器后，故障依旧，问故障出在何处？
答：这种现象是由于行逆程扫描时间过短造成的。正常情况下，行逆程扫描时间为12μs，当行逆程扫描时间小于12μs时，行输出管的截止功率损耗将增加，使行管温度升高，严重时将烧坏行管，同时行频的各次谐波分量也因扫描时间的改变而变成干扰脉冲信号，经耦合、辐射到各部分电路。当视放电路接收送到显像管调制阴极电子时，就将在屏幕上显示出黑条或白条（视干扰信号的极性而定），因此，此故障的检修应从影响行逆程扫描时间的电路入手，即检查与行管相并联的行逆程电容，行逆程电容越大，逆程时间越长，行幅越宽。反之，该电容越小，逆程时间越短，行幅越窄。此故障原因就是行逆程电容变小，常见的原因是电容变质、开路，检修时可用好电容并在其两端试之。（陈克军）
问：一台汤姆逊TEF5114DK彩电，刚开机时图像、伴音均正常，但过片刻图像、伴音全部消失，请问这是什么原因？
答：这种现象说明电源是好的，应首先检查一下行振荡电路。该机的行振荡电路主要由晶体QL11（CSB500B）和电容CL11、CL14及集成电路IL03（TEA2026）部分内电路组成，它是一个振荡频率为500kHz的压控振荡器，经过32分频后获得行振荡频率。从上述故障现象分析，晶体损坏的几率很高，这时可测一下IL03的8、10脚电位，正常时，8脚为12V，10脚为2.5V，当10脚为10V以上时，可以肯定为CSB500B损坏。
CSB500B损坏后可用其它型号振荡频率为500kHz的晶体代换。如果实在无法解决，可用电烙铁或灯泡对损坏的晶体进行烘烤，这是因为很多晶体损坏都是因为内部受潮引起的，直烘到用万用表测其两端电阻值为无穷大为止，然后再用环氧树脂对其表面进行涂敷，这样使用就比较可靠。（高雨春）
问：一台汤姆逊TFE5114DK型彩电，＋108V电压下降至90V，致使电视机无法正常工作，不知如何检修？（陕西 石建安）
答：这种现象是由于自举开关稳压电路部分不良所致。这部分电路最容易出现故障的是开关管TL54损坏。检修时，可测量开关管TL54基极有无行脉冲信号，有行脉冲信号，则可断定是开关管TL54开路，此时的故障现象是行幅变窄、聚焦不良或有声无光。如果在输出端测不到+108V电压，并且也无+90V电压输入，则应检查自举开关变换电路中的TP32是否正常工作，即TP32基极应有负压，集电极为+30V电压。如果TP32工作正常，应检查TL54是否击穿，其它负载电路有无短路性故障。如果TP32基极无负压，则应检查自举开关变换电路中的控制电路即TP37和TP38是否击穿及反馈回路中的TP34是否开路。另外，由于该机系软启动开机，若软启动不良，极易烧损开关管TL54，故应将CL04换成一只200n的电容，以避免烧坏TL54。（聂元铭）
问：误用MF－50型万用表R×1Ω 档测彩电110V电压，导致该档无法使用（其它档均正常），怎么办？
答：误用某电阻档测直流电压，轻则烧坏其限流线绕精密电阻的绝缘层，使阻值大大变小而使该电阻档无法调零；重则使线绕电阻烧断，而使该档失效。MF—50型万用表R×1Ω档的限流线绕电阻的阻值为9Ω。打开表后盖，让表面朝桌面，其左下角第二个线绕电阻即是，取一同规格电阻代换即可。应急时，也可用一只9Ω左右的其它电阻代用，万用表即可正常工作。（汤志成）
问：一台三洋83P系列CTP5905M－00型18英寸彩电，收看本地4频道时图像上部有一条约30mm宽的亮带，并伴有扭曲现象，收看胶州市20频道时图像全部正常，请问如何修理？（青岛 孙国祥）
答：这是三洋83P机型的一种特有故障，其解决方法是将机心中的Q402的集电极与发射极短接，迫使IC201内部AFC电路工作，即可排除故障。（邱慧远）
问：我在三年前买了一台飞利浦D8269双卡收录机，平时多用A仓放音。最近发现，用同一盘磁带分别在A仓、B仓放音时，声音大小明显不一样，请问如何检查修复？
答：先将收录机做收音机使用，收听电台信号，判断左、右声道的音量有无大的差异。如果左、右声道声音正常，则此收录机的功率输出正常。然后，再检查收录机A仓、B仓的放音功能，对左、右声道声音大小进行鉴别，如果发现A仓或B仓放出的声音有变小而且发闷的情况，一般为磁头脏所致。可用酒精棉球或磁头清洗剂，对磁头、压带轮、抹音头等反复清洗，直至棉球无明显的污垢为止。此时再做放音比较，当声音恢复到清脆响亮时，则为正常。如果清洗后无效果，有可能是磁头的方位角有所变动，可到专业维修部进行校准，再做测试比较。如果还是无效果，那可能是磁头长时间使用，造成磁头过度磨损，致使磁头间隙过大，导致放音时声音小，这时只能是更换同型号或其它代用磁头，方能解决问题。（李树山）
问：一块500型万用表，因动圈断线。请问如何绕线？线径与匝数为多少？在测量直流电压时表针摆动不止是什么原因？如何解决？（河南 宋全明）
答：按照原动圈尺寸制做一副模架（模架形式多样，可参看有关书刊），装于绕线机上用Φ0.03QA型漆包线均匀地密绕约1300圈。然后带模架放进120～140℃烘箱，烘4～5小时后取出，趁热将线圈小心地从模架脱出（勿使其变形）并立即浸入JSF2漆中约1分钟，取出后用极细的丝线悬挂于烘箱内烘干，再取出装焊轴尖座与游丝等即可。
万用表指针摆动不止大多是由于表内电流回路分流电阻开路所致。可逐一拆下检查该回路每一个电阻与连接导线，即可查出故障原因。（英波）
问：从市场上购买的卡拉OK伴唱机，用一台收录机做功率放大。由卡拉OK的输出接到收录机的MIC插座，感到失真非常大，效果非常不好，应怎样连接？（南京 谢军辉）

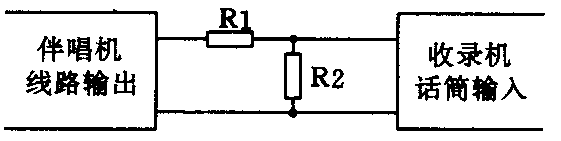

答：卡拉OK伴唱机的线路输出电压一般在几百毫伏至1伏左右。而收录机MIC插孔的额定输入电压只为几个毫伏，甚至零点几毫伏。因此，卡拉OK伴唱机不可与收录机的MIC插孔直接连接。两者之间应加一衰减网络，如图所示。
其中R1为几百kΩ至1MΩ左右。R2为1～5kΩ，可在实际使用时适当调整。R1和R2最好用金属罩屏蔽，且用屏蔽线连接至卡拉OK伴唱机和收录机。（宋勇梁）
问：一台京华JW－90立体声收放机内的集成块CX20111和一台索尼收放机中的集成块5109A1005都损坏，但无法购到这两种器件，不知能否用其他集成电路予以代换？（河北 刘献 浙江 陈海刚）
答：CX20111是全功能调幅调频高、中放集成电路，系日本索尼公司产品。这种器件内含调频高频头、调幅高频头、调幅调频中放、调幅检波、调频鉴频、调谐指示和波段信号输出等电路，具有应用电路简单、功能齐全和能低压供电等特点。现在国内已生产的CD20111是CX20111的同类品，两者可以互换使用，不需改动外电路。A1005是索尼公司单片放音机电路CX－A1005的简略打印记号（5109非型号），国产D1005可与它直接互换使用。（德沅）

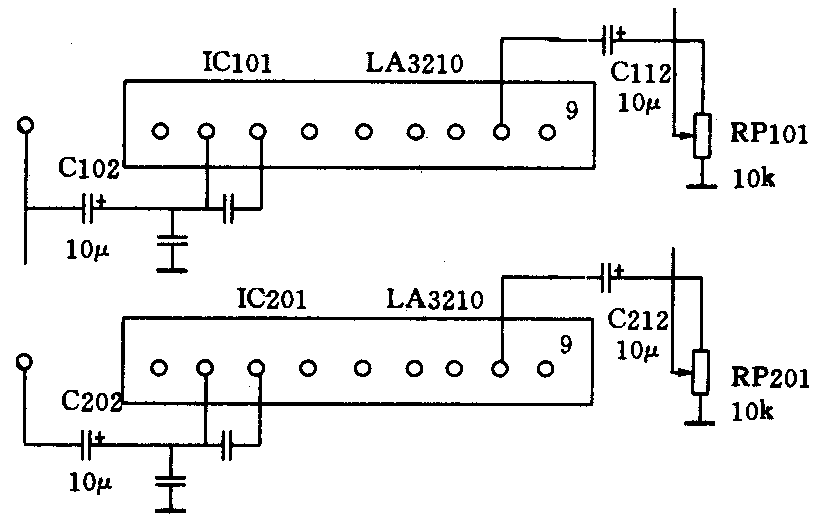

问：一台三洋M4500K收录机，收音正常，放音时仅有1个声道喇叭响，触磁一下磁头引线2个声道喇叭都响，过一、二个小时后故障重现。不知是何原因？如何检修？
