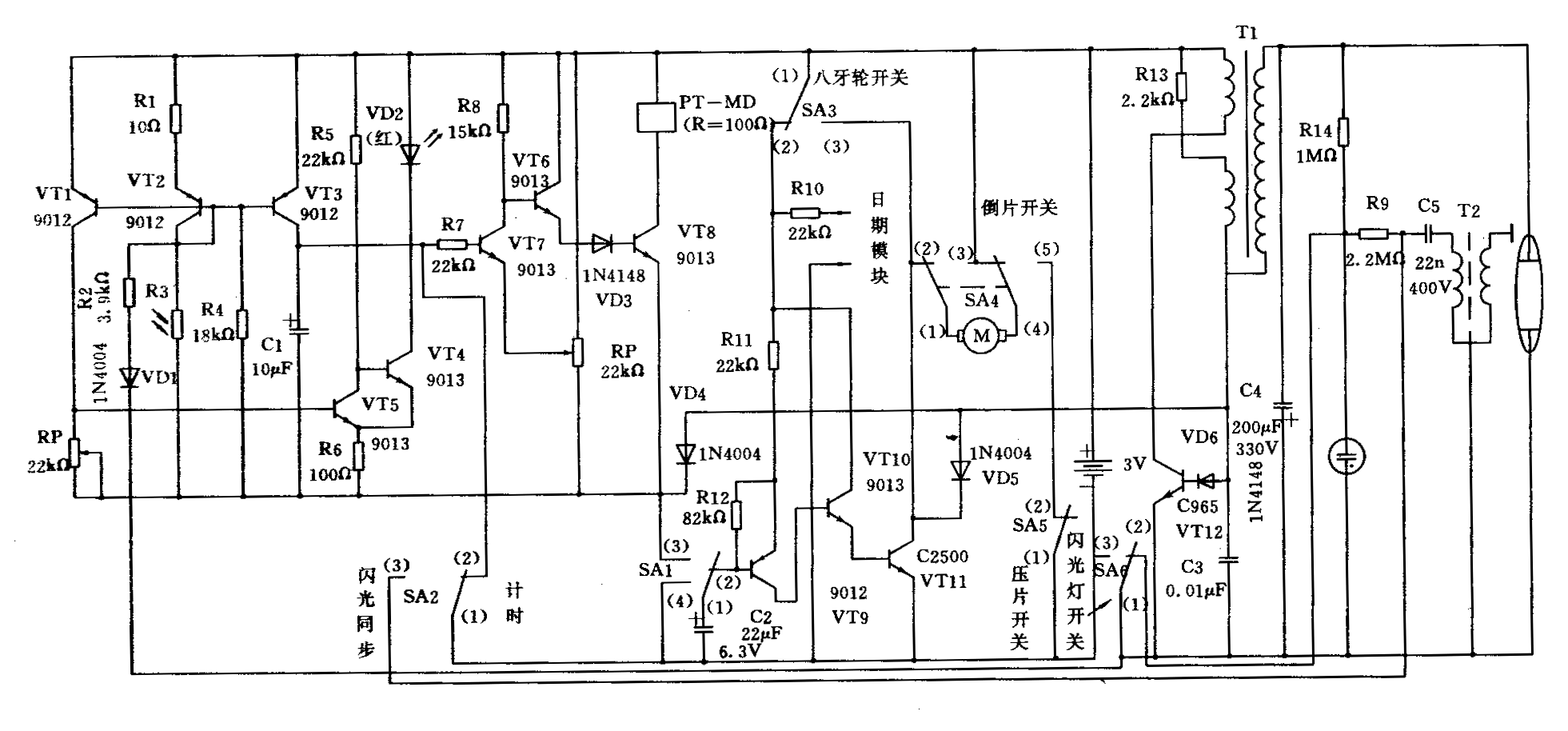

红梅PT6－MD照相机是目前国内较好的一种平视取景135自动照相机，该机具有日期合成功能，其电路主要由测光曝光、卷片及闪光灯三部分组成，电路如图所示。
测光曝光电路
当按下快门按钮时，开关SA1接至触点3、4，此时VT1、VT3基极电流的大小主要取决于光敏电阻受R3光照射后的阻值。当被摄物的亮度小时，R阻值大，VT1、VT3的基极电流小，VT5的基极电流相应减小，VT4导通，发光管VD2点亮。反之，VD2熄灭。由于计时开关SA2平时与触点2相接，所以VT7截止，VT6、VT8导通，继电器处于吸合保持状态。
当继续往下按动快门旋钮时，由于机械力的作用使快门叶片打开，计时开关与触点2断开，曝光计时电容C1开始充电，其充电速度取决于光敏电阻的大小。当C1充电至使VT7导通时，VT6、VT8截止，继电器断电，快门叶片随之关闭，完成一次曝光过程。当被摄物的亮度小时，光敏电阻的阻值大，则C1充电电流小，曝光时间长。反之，则曝光时间短。调整RP可以改变曝光时间的长短。
自动卷片电路
自动卷片电路主要由VT9、VT10、VT11和微型直流电机组成。当快门按钮SA1复位后，其触点1、2导通，C2开始充电，VT9、VT10、VT11导通，电机通电运转。当卷好一张胶片后，八牙轮开关SA3由触点2转至触点3，此时VT9、VT10截止，VT11也截止，于是电机停转。
如果在卷片过程中出现故障，随着C2的充电，VT9的基极电流会逐渐减小直至截止，VT10、VT11也随之截止，使电机断电停止转动。这就不浪费电能也不会烧毁电机。
当需要取出胶卷时，只需将倒片开关SA4拨至倒片位置，即可使触点1、3接通，触点4、5接通，于是电机反转。当电机转至胶片与压片开关SA5脱离时，SA5断开，使胶片保留一段片头，以便冲洗。
闪光灯电路
当闪光灯开关SA6拨至闪光位置时，其触点1、3接通，振荡电路开始工作，闪光灯的主电容C4开始充电。当充至一定的高压时，氖灯点亮，以提醒摄影者可以使用闪光灯了。随着快门叶片的开启，开关SA2由触点2转至3，闪光灯点亮。
由于闪光灯的起振电流比较大，所以在曝光电路和卷片电路工作时，不允许闪光灯电路同时振荡，以免产生误动作。为此，在电路中增加了VD4、VD5两个二极管，使VT12的基极在曝光和卷片时均被箝制到低电平而不振荡。（张志刚）
