KYS—3600倒立式全电控机心功能齐全，可以循环录放音，并为全电子控制，易于实现遥控功能，机心在非选曲快绕状态时磁头不接触磁带，机心结构合理，特别是采用了加厚金属惯性轮，使起动稳定度高，抖晃率低。它是安装高档卡座的佳品。本文对该机心作一简单介绍。

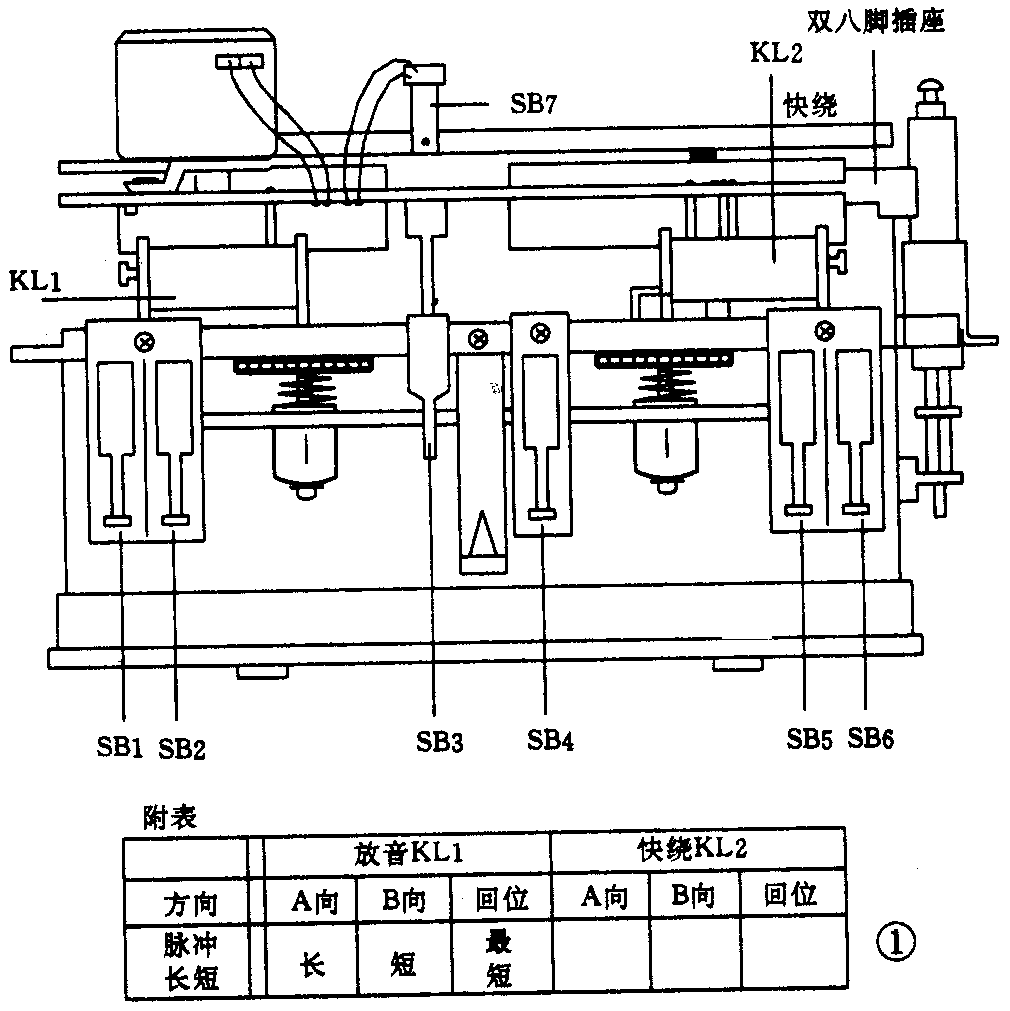

KYS—3600机心采用双电磁铁脉冲控制型式。两个电磁铁KL1、KL2安装在机心的上端，该机心的俯视图如图1所示。KL1控制机心正反两个方向的放音；KL2控制机心正反向绕带。若给这两个电磁铁加上不同的电脉冲，由电机带动的机械联动机构将相应做出不同的动作，如附表所示。

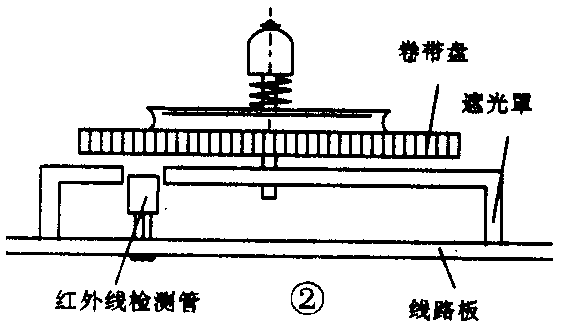

KYS－3600机心有单向录放、循环录放自停、带保护等功能。该机在卷带盘下面装着一个红外线检测器（如图2所示），它能将卷带盘的状况转变成相应的电信号，送到控制电路实现控制。该检测器的型号为PH802，是红外发射接收一体化对管，其发射接收面正对着卷带盘的底面。卷带盘的底面由12个黑白相间的扇型组成（如图3所示），白色为反光面，黑色为吸收面。当卷带轮转动时，接收管收到的是脉冲信号，停转时接收管收到的是直流信号。检测电路根据接收管收到的信号向相应的电路发出控制指令，使机心按程序自动完成各项动作。此外接收管收到的脉冲信号也可做为计数检索用。
在机心内部有7只表示机心工作情况的微动开关，见图1中SB1～SB7。其中，SB1与SB5是防误抹开关；SB4表示放音滑板到位的状态；SB7反映快绕机构到位的状态；SB2、SB3、SB4分别表示磁带的种类（普通带、铬带、金属带），也即该机心有读带功能。通过这7只状态开关向电路提供机心工作状态和磁带的状态信号，电路便按程序实施正确控制或改变补偿电路以达到最佳工作状态。

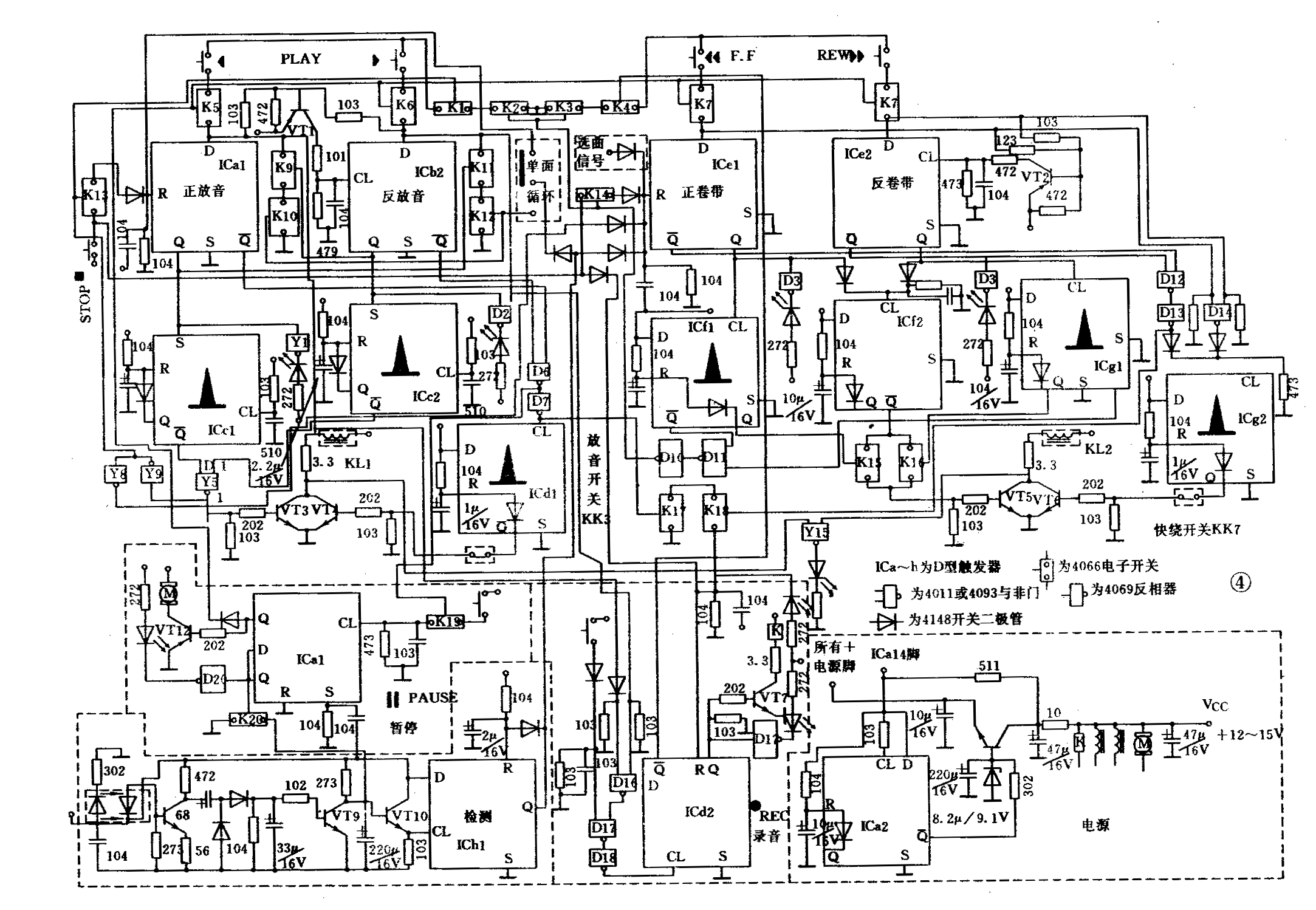

KYS－3600配上电控板后，可实现8种功能。其中轻触操作的有7个功能键，即：A面放音、B面放音、录音、A面绕带、B面绕带、清零、暂停。拨动操作的有一个功能键即：单向——循环放音变换。电控板由数字电1992年第6期路组成，它靠功能钮、状态开关、红外线检测提供的信号，根据设定的程序控制机心工作。图4为全电控机心的电路原理图。（郑钟毅）
