1、东芝录像机的一种常见故障
一台东芝录像机控制系统工作正常，但多功能显示器无显示（同时伴随遥控失效和不能调谐电视接收信号），这是东芝DV－90D／DC，V—93D／DC，V－94C，DV—98C 4种型号的录像机较为普遍的一种故障现象。由于这4种机型的电源供电电路基本相同，故其故障原因也较为一致。从几十例检修结果来看，这类故障绝大部分都是因直流升压变换器Z802内的一个磁芯屏蔽罩脱落而将电路短路造成的，现将这类故障的排除方法叙述如下：

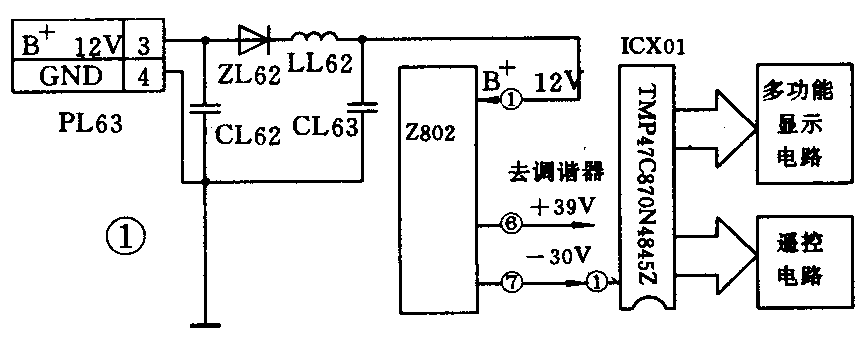

图1为东芝4种型号的录像机多功能显示电路的电源供电原理图。图中Z802是直流升压变换器，它的作用是将输入的+12V电源电压变换成+39V和-30V两组电压，供给多功能显示器和电视接收调谐电路。ICX01（TMP47C870N4845Z）是定时器微处理集成电路。它的作用一是接收各种键控指令和红外遥控指令，把它们变成串行数据传送给逻辑控制中心集成电路块IC601（TMP47C460AN9239Z）进行各种方式的系统控制和电视信号的接收调谐。二是驱动多功能显示器进行各种符号和数字的显示。ZL62是具有保护作用的限流二极管。
从故障现象推断，控制系统工作正常，说明电源及主机板是好的。显示器无显示并电视调谐电路失效，估计是这二部分电路的公共电源供电电路故障所致。从图1所示的电路可以看出，供显示器和调谐器专用的-30V和+39V工作电压，恰好是直流升压变换器Z802提供的，故应重点检查这一电路。
经开盖检查发现Z802输入的+12V电流电压为零，测得限流二极管ZL62正反向电阻均在几十kΩ以上，焊下后证实此二极管已烧断。继续测量+12V电源电压输入端（第1脚）对地电阻为零欧姆，可以初步判定是Z802内部短路。焊下Z802金属屏蔽罩，看见在振荡线圈磁芯上的铝屏蔽罩因粘合不好掉了下来，刚好将输入的+12V电源电压短路。将铝罩取出重新粘牢并更换ZL62限流二极管（用一般的小功率整流二极管代用即可）后故障排除。
有时铝罩脱落后并未将+12V电源电压短路而是搭在其它元件上，同样也会引起Z802工作不正常。此时可通过测量Z802第6、第7脚输出的-30V和+ 39V电压来确定故障部位，并参照图2所示的Z802直流升压变换器电路原理图具体修复之。
Z802振荡线圈磁芯屏蔽罩脱落，是东芝4种型号的录像机最为常见的故障现象。其原因为铝屏蔽罩粘合胶干裂，不能长期保持粘合作用所致。这种故障多在平时长期静放时工作一切正常，偶尔经过一、二次搬移或震动后出现，具有普遍性。（吴明）
2、彩电亮度偏暗的快速修复
彩电亮度偏暗，调整亮度电位器变化不明显，这种故障的检修方法较多，本文介绍一种快速简便的方法，即在阴栅之间用一个一千欧的电阻作瞬间短路，看光栅是否明显变亮来判断排除故障，下面举例说明。
例1：一台金星C37－401彩电，亮度偏暗，调整亮度电位器变化不明显，在阴栅之间用一个一千欧电阻作瞬间短路，光栅明显变亮，说明光栅不正常是由于阴栅电压不正常造成的。测亮度通道中的三极管Q303的e极电位，为7.8V（正常值为6.7V），Q302是新换过的，b极电位正常，c极不正常，调整Q302工作点，故障排除。
例2：一台日立CEP－321D彩电，故障现象同上例。在阴栅之间用一个一千欧的电阻作瞬间短路，光栅变化不明显，说明故障在加速极、阳极供电电路上，检查阳极电压，正常，而加速极电压只有200V左右，调整加速极电位器，加速极电压不变化，更换行输出变压器，故障排除。（沈海良）
3、日立VT－426E录像机伺服电路故障一例
故障现象：该机重放、搜索等功能均能正常工作，但在静像和慢动作时，呈现快速搜索状态，显示屏显示正常。

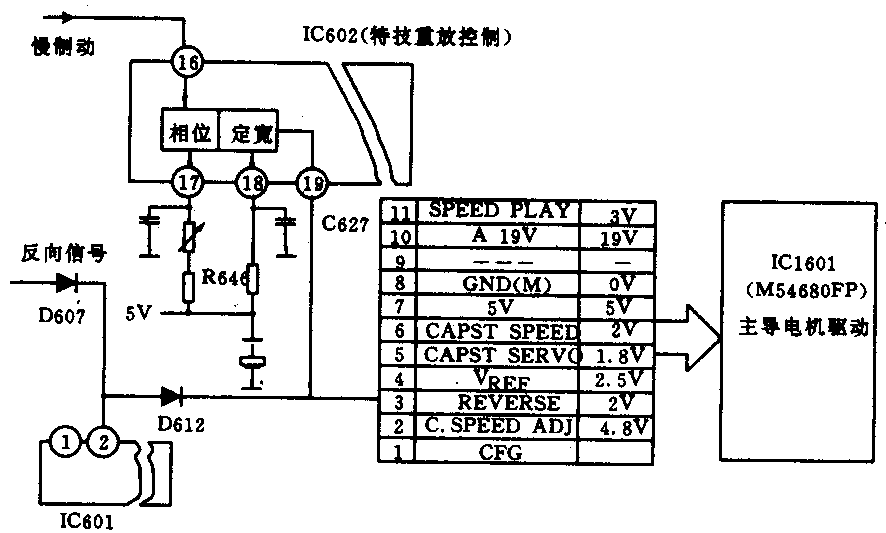

分析与检修：从现象看该机故障可能出自伺服电路，仔细观察，在静像和慢动作时，主导电机疯转，且绞带，因此主导伺服电路的可能性极大。首先检查主导伺服电路，该机主伺服集成块是IC601，主导电机驱动集成块是IC1601，IC602为主导慢放控制集成块，IC601和IC602通过插座PG605与IC1601连接（如图）。测量PG605各脚对地电压（正常值如图所示），结果发现PG605的第3脚直流电压在静像和慢动作时比正常值高2V左右，因而导致IC1601输出电流过大，使主导电机疯转。PG605的3脚共有3路输入，一路是机控的反向信号通过二极管D607和D612输入到PG605的3脚，另一路是从IC601的2脚经过二极管D612连到PG605的3脚，还有一路是从IC602的19脚直接输入到PG605的3脚。经过测量，发现在静像和慢动作时，机控的反向信号和IC601的3脚均为低电平，对PG605的3脚没有影响，故判断故障出自IC602或它的外围电路。检查IC602，静像时，16脚电压为0V，慢动作时，16脚为脉冲信号，均正确，18脚电压在这两种状态下均为2V，正常值应为0V，怀疑18脚外围电路有问题，用替代法分别替换R646和C627，发现R646开路，更换R646，故障排除。 （李小兵）
4．索尼KV－1882CH彩电无彩色故障修理一例
故障现象：在收看彩色电视信号时，能收到正常的黑白图像及伴音，但无彩色。
故障判断：首先应分清是机器本身毛病，还是电视信号弱的缘故。因为接收到的信号偏弱也会产生无彩色现象，但此时收到的黑白图像粒子粗大、不清晰。如果黑白图像清晰、细腻，只是无彩色，可以判断故障出在色通道部分。本例属色放大电路故障。
故障检查：色度放大电路IC301（CX108）要正常工作，须有正常的全电视信号、供色同步选通的行同步脉冲信号、4.43MHz振荡波形以及直流电源电压。首先用示波器检查TP12的全电视信号，波形正常；然后测量IC301①脚（该脚是经亮度陷波后的色度输入信号端），发现色度信号的上半段波形被限幅，断开①脚后，色度输入波形恢复正常，由此可推断IC301或其外围元件的故障导致色度输入正向限幅；测IC301⑤脚（该脚是供色同步选通的行同步脉冲输入端子）和⑥脚（该脚是4.43MHz振荡波形检测端），波形均正常。再测量IC301各脚的直流电压，发现②脚（消色电平控制输入端）的直流电压为0V，处于消色状态（不消色时应为2V～4.5V）；而且
在IC301②脚施加4.5V左右的直流电压，人为地使自动消色电路工作在不消色状态，再测IC301①脚波形和脚的电压变化范围，均恢复正常，故怀疑IC301脚（色度信号输出端）刻IC302、脚之间的延迟调整部分有故障。
在检查延迟调整管（Q303）时，发现其基极电压为0V，偏置不正常。替换偏置电阻R339（10kΩ）后，故障排除，经检查是R339开路。
小结：该故障极易误诊为CX108集成电路损坏。R339开路，导致Q303集电极无色度信号输出，则色度信号解调器无色度信号输入，消色电路起控，使IC301②脚电压下降到0V，控制彩色放大器电路对输入的色度信号正向限幅，使IC301脚无色度信号输出。（管泓）
