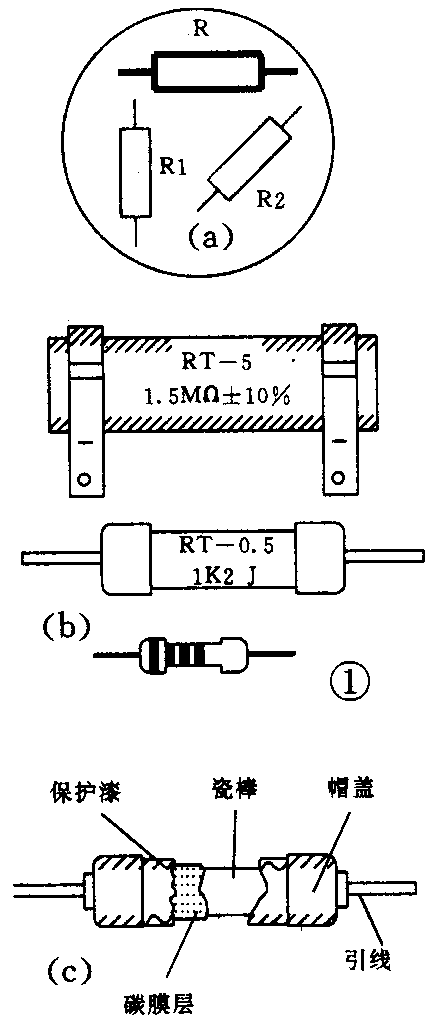

我们在看电子设备的电路图时，会看到许多如图1a所示的符号。在电路中，它们有的是横着画的，有的是竖着画的。这个符号表示的电子元件叫固定电阻器，通常也简称为电阻。它的文字符号是英文字母R。如在电路中出现好几个电阻时，必须分别编上序号，如R1、R2、R3……。在每个固定电阻器符号旁，要求标上阻值。
电阻器阻值的基本单位是欧姆（简称欧），用希腊文“Ω”表示，在实际使用中还用更大的单位千欧（kΩ）和兆欧（MΩ）。它们之间的关系是：
1千欧（kΩ）=1000欧（Ω）
1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）
在电路图中出现一个图1（a）所示符号，在制作中就要焊上一个实际的电阻器。但是固定电阻器的种类繁多，选哪一种电阻好呢？这个问题单纯的看符号是不能解决的。为了选好固定电阻器，初学者还需了解各类电阻器的特点、用途、主要参数等知识。下面介绍初学者常用的三种固定电阻器的特点和用途。
1、碳膜电阻器
外形见图1（b），内部构造见图1（c）。这种电阻器是用结晶碳沉积在瓷棒或瓷管上制成的。改变碳膜的厚度和用刻槽的方法变更碳膜的长度可以得到不同的阻值。碳膜电阻器的主要特点是高频特性好，价格低。除了普通碳膜电阻器外，还有高频电阻器和精密型电阻器。碳膜电阻器是应用最多的一种电阻器，它广泛地用于收音机、电视机以及其它的电子设备中。
2、金属膜电阻器

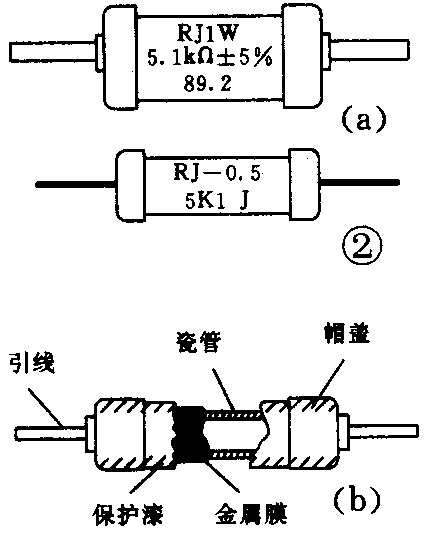

常用的金属膜电阻器的外形见图2（a），内部构造见图2（b），符号与图1（a）相同。
金属膜电阻器的电阻膜是通过真空蒸发等方法，使合金粉沉积在瓷基体上制成的。刻槽和改变金属膜厚度可以精确地控制阻值。金属膜电阻器的主要特点是耐热性能好，其额定工作温度为70℃。最高可达155℃。它与碳膜电阻器相比，体积小、噪声低、稳定性好。它的工作频率也较宽，但成本稍高。通过合金粉成分的调节和成膜工艺的更换等方法，还可以制成精密、高阻、高频、高压、高温等各种类型的金属膜电阻器。金属膜电阻器适用于要求较高档的通信设备、电子仪器等电路中；在收音机、电视机等民用产品上也得到了较多的应用。
3、线绕电阻器

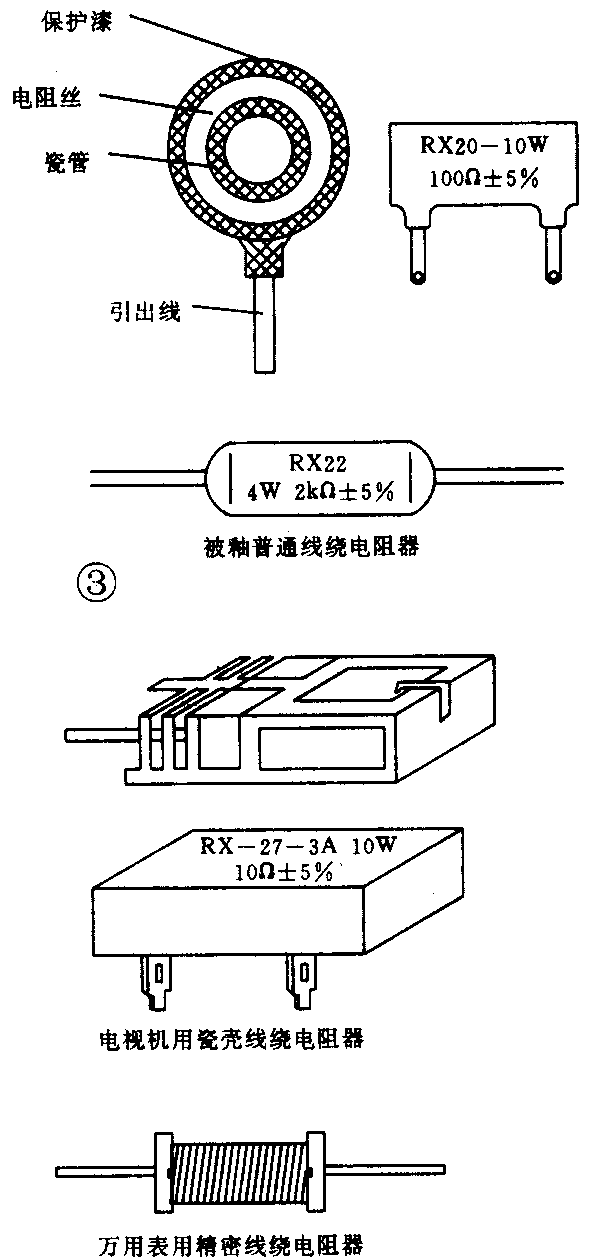

线绕电阻器是用电阻率较大的镍铬合金、锰铜等合金线在陶瓷骨架上缠绕而制成的。图3是几种线绕电阻器的外形图。线绕电阻器有很多特点，如耐高温（能在300℃的高温下工作稳定性好）、噪声小、阻值的精度高等。线绕电阻器的额定功率较大（4～300W），常用在电源电路中作限流、泄放电阻等。也可制成精密型电阻器，如万用表中作分流电阻用。一般的线绕电阻器由于结构上的原因，其分布电容电感较大，不宜用在高频电路中。(孟春)
