本文介绍的这种感应式电子测试笔，具有元件少、电路简单、成本低、制作容易等优点，可以代替普通试电笔中的氖管而装在试电笔中，使用非常方便。

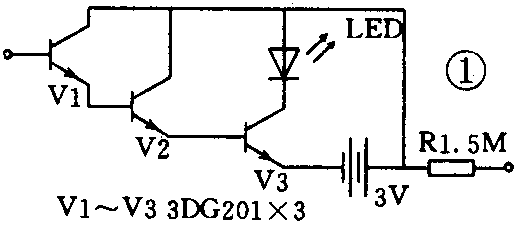

该电路原理图如图1所示。V1～V3组成复合放大电路，放大倍数很高，故电路灵敏度也很高。当触针感应到电场信号时，由于三极管的放大作用，在V3上产生了很大的集电极电流，从而推动LED发光指示。

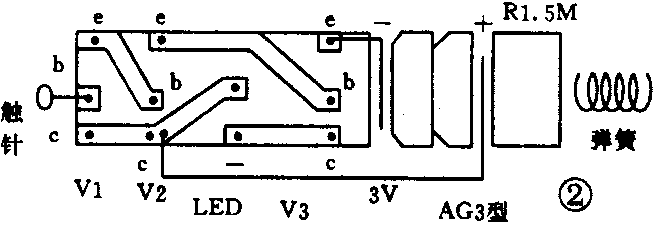

线路板图如图2所示。V1～V3均用3DG201或3DG202塑封三极管，LED尽量用体积小一点的。电池用两节AG3型电子表电池，用透明胶纸卷在一起，线路板用小刀刻出。把二、三极管管脚齐根弯成90°，插入线路板中，焊接后把多余部分剪去。V1基极不要剪短，把它稍弯一下以便和试电笔触针接触。V3的发射极不可剪短，弯过后作为电池的负极接片。自V2集电极焊一条软线，取适当长度，使它和电池正极扣在一起。把普通试电笔的弹簧、电阻、氖管取出，放入电路板和电池，注意使V1基极和试电笔触针接触，并使电池也接触良好，然后放入电阻、弹簧、拧上后盖，感应式电子测试笔便装完了。
自测：用手（两手也可）同时接触电笔的两端，由于人体电阻，相当于给V1加了正偏电压，V3导通，LED发光，指示电笔制作成功。若不亮，说明存在故障，检查故障找出原因。
测交流电源：不用把触针接触到交流电源金属部分，只要接到绝缘皮上，就可分辨火地线。利用这一点还可找出导线中的断点。由于内部还装有一个大电阻，它也可以像普通试电笔一样使用。
测电阻、晶体管：测电阻时，直接用手拿住电阻一端，另一只手接触笔端同时用触针接触电阻的另一端，这时相当于人体电阻和被测电阻串联，如果电阻是好的，LED便发光。由于用两手代替了表笔。因此使用方便。测二、三极管和测电阻方法相同。
测电容：此测试笔可粗略估计从十几个pF到零点几μF的电容，方法和测电阻一样，用手代替表笔，这时可看到LED发光并逐渐熄灭的电容充电过程，从充电时间长短估计容量大小。此电路放大倍数非常高，用它测小电容比万用表R×10k档还灵敏得多。另外，电容稍有漏电。LED便一直发光，很适合要求比较高的场合注意，不能用它测电解电容。（张凤翔）
