“卡拉OK”机变调器

🏠 首页 《无线电》杂志 1992年 🔗 第5期 🔗 第20页 分类:晶体管电路讲座 🔗 黄定旭 🔗

在演唱“卡拉OK”歌曲时,演唱者往往会遇到一首自己喜爱的歌曲,但由于伴奏音乐音调太高或太低而唱不好。本文介绍的“卡拉 OK”机变调器能非常方便地将伴奏音乐的音调调至适合演唱者的音调,或将演唱者的演唱音调升高或降低,以配合伴奏音调。普通音响设备和“卡拉OK”机上的均衡器或高、低音调节器,它们能提升或衰减音乐信号中的高、低音成份,以达到改善音色的目的。而本变调器与之不同,是将音调作升高(降低)处理,采用电位器连续调节,其升、降调处理达一个8度。例如伴奏音乐音调较高是F调,而歌手适合唱C调,则可将伴奏音乐经变调器降低3度至C调,以适合歌手演唱;如果歌手适合唱A调,则可通过变调器将伴奏音乐音调调高2度至A调,同样适合歌手演唱。该变调器还可将话筒信号作变调处理,如将变调幅度调大,还可得到女变男声或男声变女声及童声等多种有趣的特殊效果。

本文的“卡拉OK”机变调器采用进口RMC公司专用大规模音乐变调集成电路TS007,TS007为标准双列直插16脚塑封。其内电路结构及各脚功能见图1,它内含10位A/D和10位D/A转换器,1kbit存储器、分频器、时钟发生器以及数据控制电路和电压比较器。整机电路见图3,印制电路板图见图2。其原理为:音频信号由R1、C1送入由IC1a组成的12kHz低通滤波器,将12kHz以上的高频噪声滤除。再经C5、R7进入IC2(11)脚进行电压比较,经比较的信号由(10)、(13)脚送至IC3(10)、(16)脚,由IC3内A/D转换器取样后,将模拟信号转换成串行输出的数字信号,送到RAM并经分频器进行处理。经调制的脉冲信号再送入D/A转换器还原成模拟信号。经过还原的模拟信号一路送至IC3内的比较器,通过RP调整数据控制电路,使内比较器、分频器相应动作,其信号和外比较器的信号进行比较,使其在D/A转换器另一路(15)脚输出1.5p-p音调被改变了的音频信号。变调后的音频信号经IC1c组成的12kHz低通滤波器,将在变调转换过程中数字电路所产生的噪声滤除再由IC1d放大,最后由C17输出。电路中C7、C8为振荡电容器,采样频率为1MHz。RP为数据控制也即变调电位器。

图1
图1 🔍原图 (1198×557)

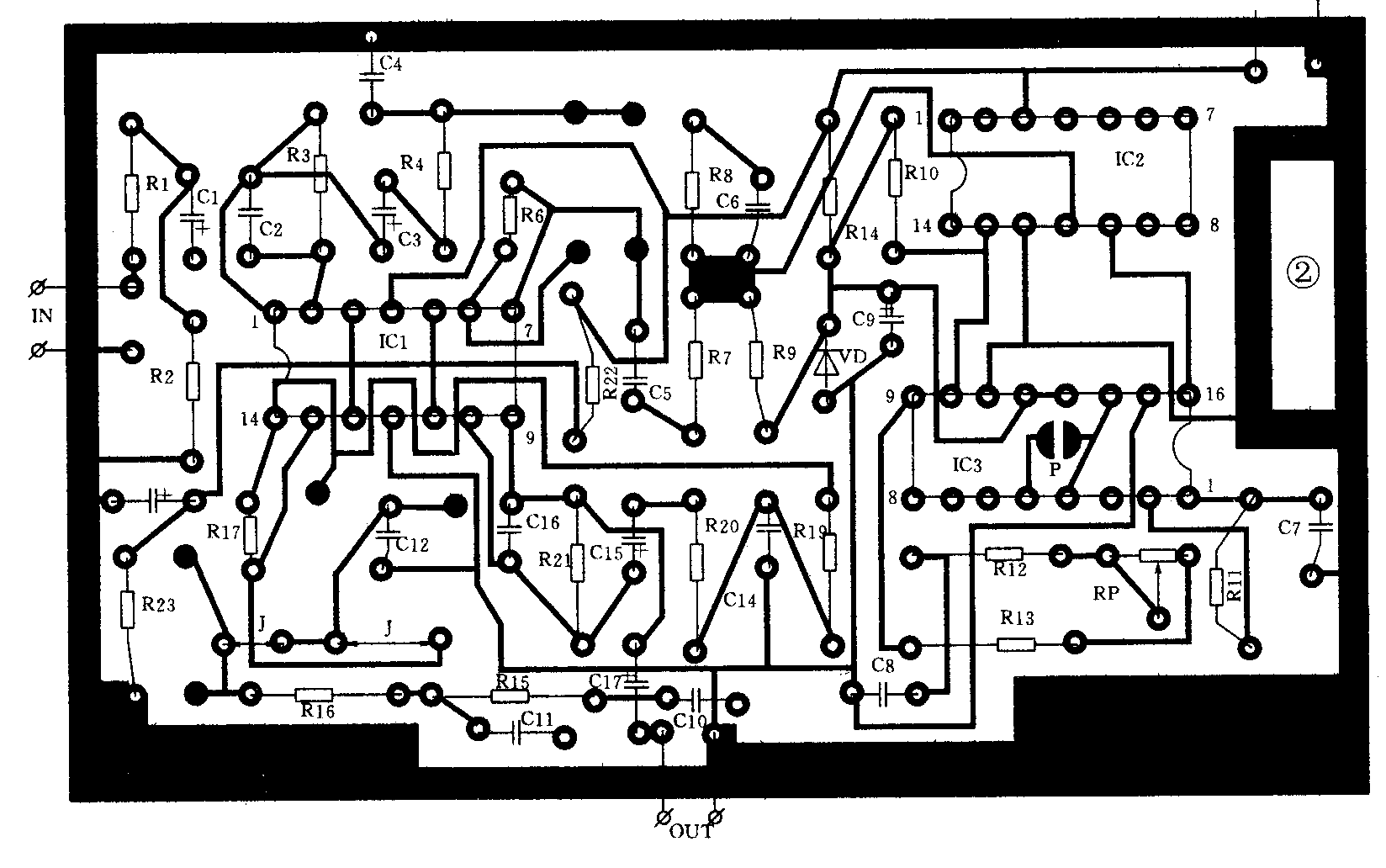

图2
图2 🔍原图 (1648×1032)
图3
图3 🔍原图 (1322×671)

调试时,将RP置于中点,调R12、R13并通断P点,直到P点断开与接通时输出的音频信号音调相同,再断开P点,调试即告完毕。将RP旋向左边,音调下降;旋向右边,音调则上升。调试时信号源可用任何音频信号。使用时可将变调器串接于录像机(录音机)音频输出端与“卡拉OK”机之间;也可将变调器装入“卡拉OK”机内,共用原“卡拉OK”机内电源,将多余的话筒音量旋钮改接成变调旋钮,使其成为有变调功能的“卡拉OK”机。(黄定旭)
