录像机——电视机联接器

在录像机进入千家万户的同时，也给仅有一台电视机的用户在使用录像机时带来一些不便，即用电视机看录像机节目之后再看电视台的节目，必须将录像机的输出插头拔掉，改接天线馈线插头，这样拔来拔去，不但使用麻烦，而且会减少插接件的寿命。

能否有一种连接方式，既省去频繁倒换插头的麻烦，又能使信号的衰减尽可能小呢？本文介绍的由北京长安电子通讯器材服务部生产的录像机——电视机联接器就可以解决这一问题。

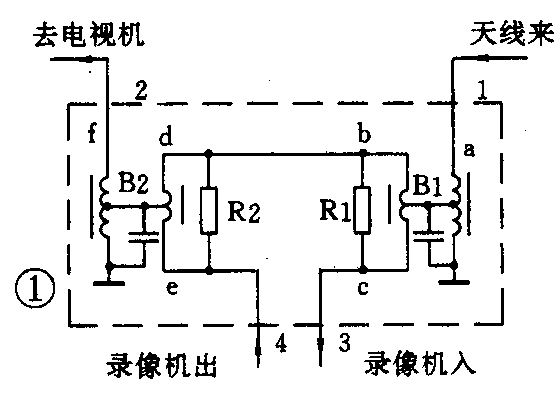

联接器的原理图如图1所示。从天线送来的信号经过端子1进入联接器后，经过变压器B1均匀分成两路到b、c两点，电阻R1保证b、c两点间有大于20dB的隔离度，削弱b、c两端的相互影响，c点输出的信号经端子3送到录像机的输入端，为录像机收录电视节目提供信号。另一路b点输出的信号经d点，再通过变压器B2送到f点，经端子2送到电视机去，即可用电视机收看从天钱送来的节目。b、c两点信号比a点衰减3～4dB，f点又比d点衰减3～4dB，因此电视信号将被衰减6～8dB。录像机的输出信号经端子4进入B2的e点，经变压器耦合从f点送到电视机，这时只要电视机调到录像机相应的输出频道上，即可看录像节目，电阻R2保证e、d两点即录像机信号与由天线来的信号之间有20dB的隔离度，减小两路信号的相互影响。

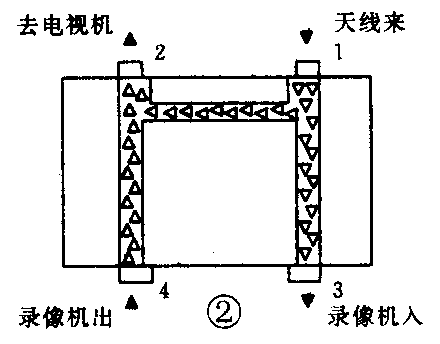

该联接器结构示意图如图2所示。将电视天线馈线接到联接器的1端（天线输入端），联接器的2端用馈线接到电视机的天线输入插孔，即可收看电视台的节目，然后将联接器的3端及4端分别接到录像机的输入端（RFIN）及输出端（RFOUT），只要开启录像机，将电视机调到与录像机相应的输出频道，不用倒换任何插头，即可收看录像节目。如果想同时录制并收看电视台的同一节目，只要按下录像机的录制键，并将电视机调到相应频道即可。也可以在录像机录制甲电视台节目的同时，用电视机收看乙电视台的节目，而且都不用倒换插头。由此可见，一个小小的联接器，省去了频繁倒换插头的麻烦，使用十分方便。

该联接器较好地解决了录像机、电视机及天线间的连接问题，但是电视台的信号经联接器后，约有6～8dB的衰减，因此在远离电视台的弱场强地区，需将信号放大处理（如加天线放大器）后才能使用，否则效果不好。

本联接器配有成套的馈线接线及插头，不需用户自己配线，只要照图接好即可，切不可将线端接错，以致达不到收看效果。（李海军 周维田）
