如何能花最少的钱即可让普通录像机具有卡拉OK功能呢？这是很多用户所关心的问题。现向读者介绍一种XXB—1型录像机卡拉OK伴唱机。普通录像机利用它再接上彩色电视机就如同带卡拉OK功能的录像机一样，画面和声音都直接从电视机出来，而且混响、回声的效果相当明显。

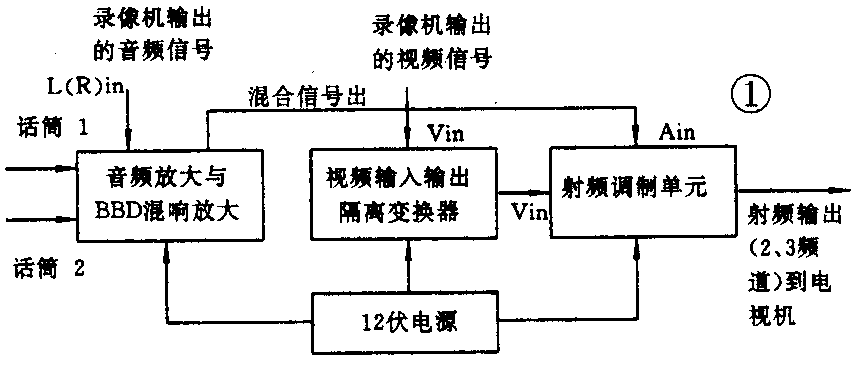

其整机方框图如图1所示。两路话筒音频信号经音频放大、BBD延迟和混响放大后与录像机来的音频信号混合叠加，再送入射频调制单元的音频输入端Ain。录像机输出的视频信号经具有一定相移作用的输入输出隔离变换器后送入射频调制单元的视频输入端Vin。两路信号经射频调制单元的调制作用后，输出残留边带射频电视信号供电视机接收。
该伴唱机混响音色处理单元采用了BBD器件MN3207作延迟处理，配套时钟电路采用MN3102。BBD器件是一种MOS电路，它由许多延迟单元级联而成，一般来说，单元越多延迟时间越长。MN3207是具有1024单元的BBD器件。每一单元包括一个小容量的高精度储存电容器和一个构成电子开关半导体场效应管。它们的作用是取样及保持，场效应管的通断由时钟信号控制，也就是说，电子开关是在与之配套的时钟脉冲发生器的时钟脉冲控制下统一动作，不断交换掷向、交替构成充放电回路，从而完成信号的延迟与传递。
在电路设计上，为了减少干扰、提高信噪比，消除大信号失真，在音频放大、混合放大与音调控制级中采用了电子滤波器的直流电源供电电路。由于电子滤波用晶体管管压降可以设计得较低，同时由于其等效电容量大，故提高了这几级的工作电压，净化了供电环境，展宽了放大器的动态范围、减少了输入杂散噪声信号，消除了一般卡拉OK机的大信号切顶波形失真、使高音清晰、细腻，低音浑厚、有力，混响效果更加明显。

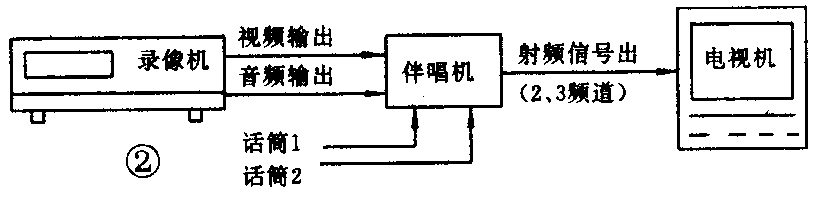

本机的使用也极其方便。只要按图2所示的方式、把普通录像机的视频和音频输出分别接到本机视频音频输入接口，而本机的射频输出接到家用电视机的天线输入，接通电源，插上话筒即可。
如用录音机作信号源时，可将录音机的左、右两个声道线路输出分别对应接本机的左、右音频输入，则本机线路将分别输出自唱及带一定扩展作用的左、右声道输出信号供放大器或其他录制设备转接。
当电视台或闭路电视系统播送卡拉OK节目时，可用录像机接收节目，另用视、音频输出至本机，同前一样连接便也可随着唱一段。
由于采用了专用射频调制器单元、故本机的装配并不困难，只要经检查装配无误后，一般毋须调整即可工作、因此很适宜一般业余爱好者自制。如采用示波器调整，则可使BBD延时电路工作得更出色。
需要XXB—1型录像机卡拉OK伴唱机套件者，请看本期第48页配文广告。（星榜）
