液晶显示器件的种类与命名

1．根据液晶显示转换机理不同分为：

扭曲向列TN型。主要用于各种字码，符号或图形的黑白显示器件，64行以下的点阵式黑白显示器件。当使用彩色偏振片时，也可得到单一色的正或负的彩色显示。

超扭曲STN型。主要用于64行至480行的大型点阵液晶显示器件，可用于彩色显示。

宾主GH型。需采用背光照明，通过不同颜色的滤光片而得到彩色显示。多用于汽车仪表显示以及其它大型设备的控制台的彩色显示等。

其他还有动态散射DS型，电控双折射ECB型，相变PC型，存储型等。

2．根据液晶显示的驱动方式不同分为：

静态驱动显示。有一个公共的驱动，每个信号段单独驱动的数字和符号的显示器。多用于段显示，显示过程中各段是同时闪亮的。

多路寻址驱动显示。在段显示数位较多或为节省驱动电路引线时采用，显示器分为几个公共电极，n个显示段连在一起引出。每个显示周期中，各显示字符段依次地在1／n的时间里闪亮并反复循环。

矩阵式扫描驱动显示。利用液晶盒的电能累积效应，对显示器反复地逐行扫描显示图象或字符。多用于字符，图象显示器。

3．根据液晶显示器件的不同的基本结构分为：透射型，反射型，投影型显示等。

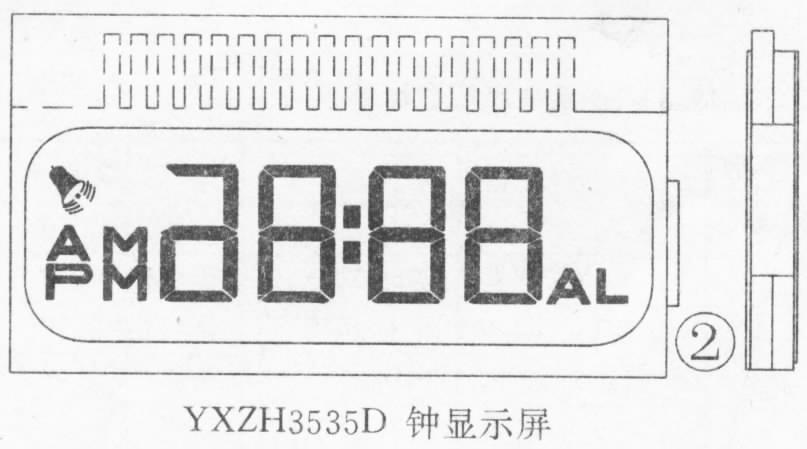

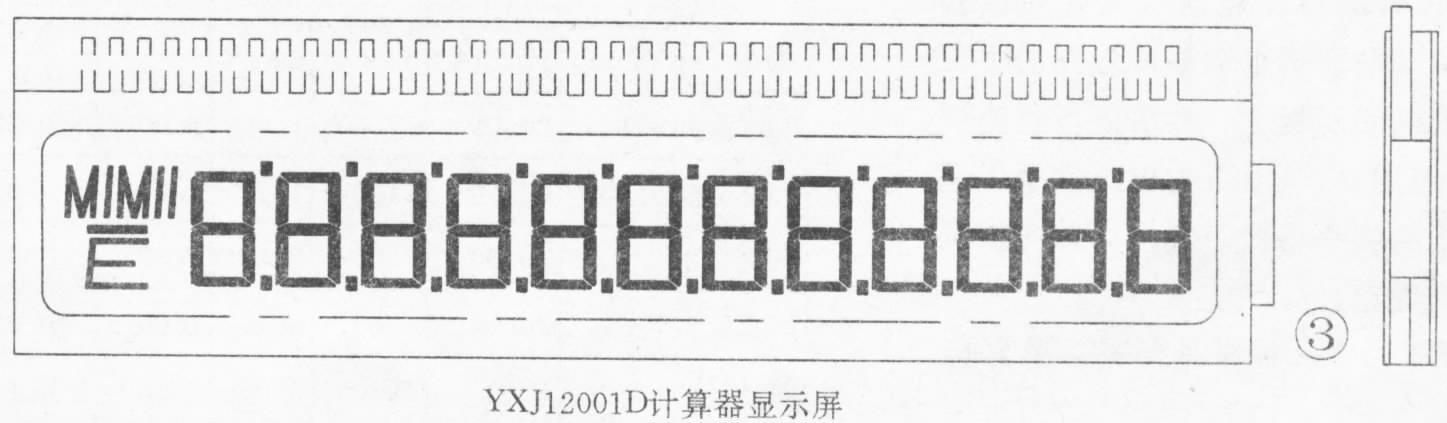

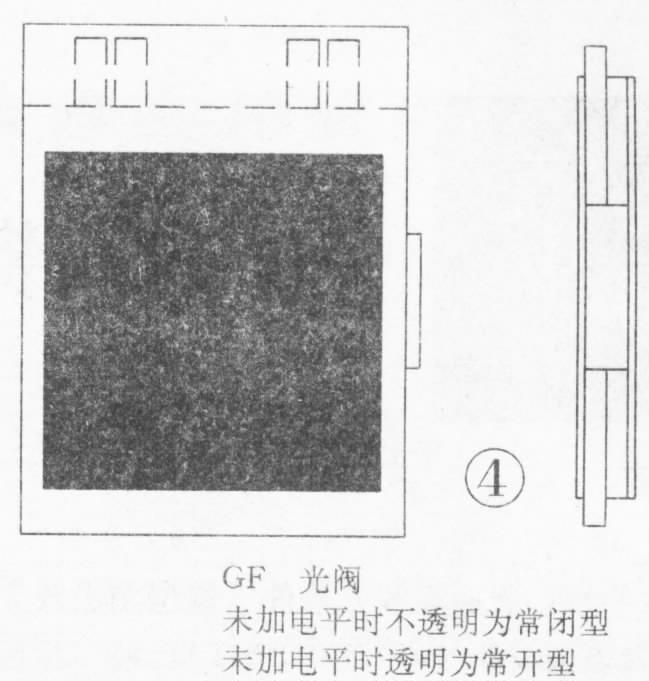

根据液晶显示器件的使用功能分为：仪表显示器（见图1），电子钟、表显示器（见图2），电子计算器显示器（见图3），光阀（见图4），点阵显示器（见图5），彩色显示器，其他特种显示器等。

1．国标液晶显示器件型号的命名方法

国标液晶显示器件型号由三个部分组成。

第一部分：用阿拉伯数字表示液晶显示器件的驱动方式。如“3”表示动态3路驱动，当为静态驱动方式时符号者略。当为点阵驱动时以阿拉伯数字×阿拉伯数字表示点阵显示的行列数。

第二部分：用汉语拼音字母表示液晶显示器件的显示类别。YN—扭曲向列型，YD—动态散射型，YB—宾主型，YX—相变型，YS—双频型，YK—电控双折射型。

第三部分：用阿拉伯数字表示位数与序号。

示例1：YN061表示静态驱动的扭曲向列型液晶显示器，06表示6位显示序号为1。

示例2：3YN084表示动态3路驱动的扭曲向列型液晶显示器，8位显示序号为4。

示例3：20×20YN0116表示20×20点阵显示，扭曲向列型液晶显示器，1个显示单元序号16。

2．北京牌液晶显示器件的命名方法

北京牌液晶显示器件的型号由四部分组成。

第一部分：用汉语拼音字母YX表示液晶显示器件。

第二部分：用汉语拼音字母表示液晶显示器件的类型。ZH—时钟，B—手表，J—计算器，Y—仪器仪表，SH—试电笔，BI—笔表，GF—光阀，JU—矩阵，M—显示模块。

第三部分：用阿拉伯数字表示器件的位数。35—312位，80—8位。对于点阵显示：08—8行，16—16行；对于光阀无表示；对于模块00—静态，16—16行。

第四部分：用阿拉伯数字表示器件的序号。尾缀表示连接方式：D—导电橡胶，Sh—插针。

示例1：YXZH3501D表示钟用液晶显示器，3\(\frac{1}{2}\)位数字，序号1，导电橡胶连接方式。

示例2：YXY8030Sh表示仪表用液晶显示器，8位数字，序号30，插针连接方式。

示例3：YXJ12003D表示计算器用显示器，12位数字，序号3，导电橡胶连接方式。

示例4：YXJU6401D表示点阵液晶显示器，64行，序号1，导电橡胶连接方式。

示例 5：YXM1602，YXM6401，分别表示点阵液晶显示模块，1602—表示16行显示序号2；6401—表示64行显示，序号1。

表1列出了仪表类、计算器类显示器件的技术参数，供读者参考。 (贺松芳)
