CD4541B是可编程振荡分频器电路，其内部包含一个振荡电路、一个可编程的16级二分频器，以及独特的自动复位控制电路和输出控制电路。
图1是CD4541B的引脚图（NC表示空脚）。1至3脚为振荡电路外接阻容元件（以决定频率）端；5脚为自动复位端，当AR接地时CD4541B上电可自动复位；6脚为手动复位端，高电位有效；8脚为输出端；9脚为输出选择端，用来选择复位后的初始状态是Q为低电位还是高电位；10脚为工作方式选择端，M=0时选择单定时方式，定时时间到时输出，Q发生跳变，跳变后的Q电位将一直保持到有复位信号到来；M=1时，选择循环工作方式，输出Q将周期跳变；13、12脚为分频器编程输入端A和B，当A=0和B=1时，分频数为256，A=1和B=0时，分频数为1024，A=B=0时，分步页数为8192，A=B=1时，分频数为65536。CD4541B是CMOS芯片，工作电压3～18V。
下面介绍其应用电路。

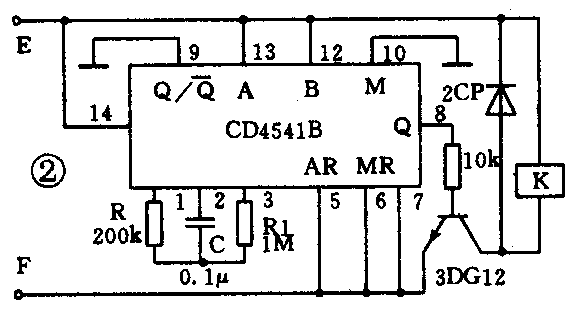

1．直流时间继电器。如图2所示，E和F之间接通 12V直流稳压电源时，因 Q／Q-、 M、AR和MR均接地，故通电瞬间CD454lB复位，复位后Q为低电位，三极管截止，继电器K线圈不得电。同时，CD4541B内部振荡器器工作，分频器对振荡时钟计时，当计时到t≈32768×2.3RC≈750秒时，Q升为高电位，三极管导通，K得电，K的常开触头闭合，K的常闭触头断开，此状态将一直保持到断开E和F之间的直流电压时。选用不同工作电压的K，该直流时间继电器可以在6V、7.5V、9V、12V、15V电压下工作。改变RC的值可得到不同的延时时间。
2.方波信号发生器。如图3所示，CD4541B工作在循环方式。它和电阻R1、R、电容器C构成多谐振荡分频器，输出Q为对称的周期方波，方波的周期T主要取决于R和 C的值。当 R1＞4R时，T≈65536×2.3RC≈75秒。此方波信号发生器的工作电压为3～18V。

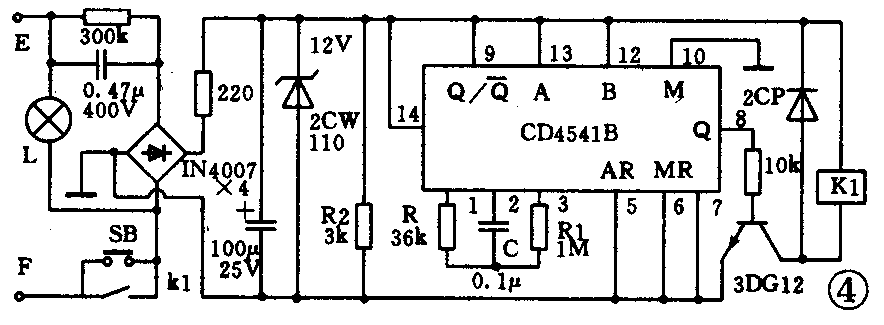

3．延时熄灯电路。如图4所示，按动按钮SB时，电灯L点亮，CD4541B通电并在通电一瞬完成复位，Q输出高电位，三极管导通，继电器K得电，K1的常开触头闭合以确保电灯在SB松开后仍点亮。CD4541B在完成复位后即开始计时0当经t≈32768×2.3RC≈270秒时间后，Q变为低电位，三极管截止，K1的线包失电，K1的常开触头断开，电灯L熄灭，同时整个电路的220V交流电被切断。 (朱利江)
