盒式录音座的日常维护

从八十年代初期开始，盒式录音座在我国家用音响中就逐步占据了主流地位，在专业领域中的应用也越来越多。盒式录音座在出厂时，各项指标都经过了严格的测试与检验。但使用期限长了，对其缺乏维护保养，会使盒式录音座的各项性能指标下降以至无法正常使用。这时，需要对其中部分零件做更换及对部分机构做调整。下面介绍一些有关换件与调整的知识。

磁头是盒式录音座的核心部件之一，也是最易磨损的部件。一只性能优良的磁头，其最佳使用时间仅仅1000小时左右。有些磁头的标称使用时间在5000 小时以上，被称为永久性磁头。但两者使用一段时间，录放音的技术指标都将明显降低，并会导致绞带故障发生。

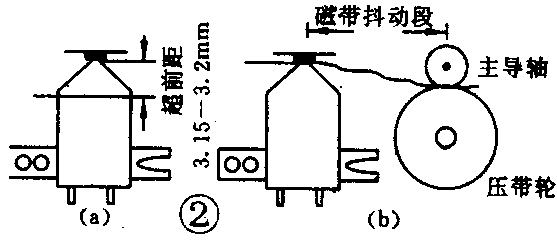

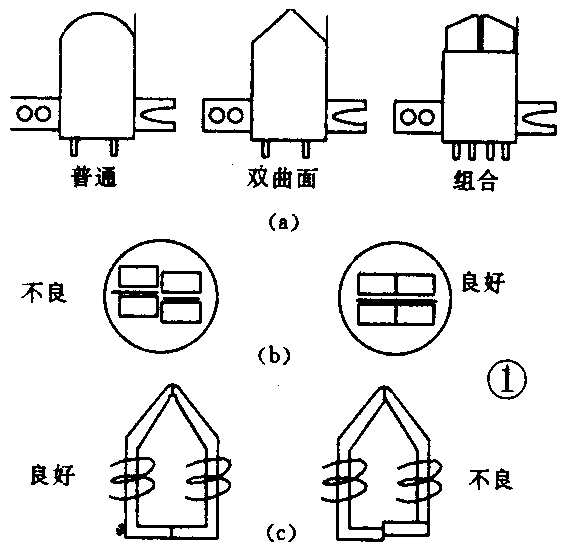

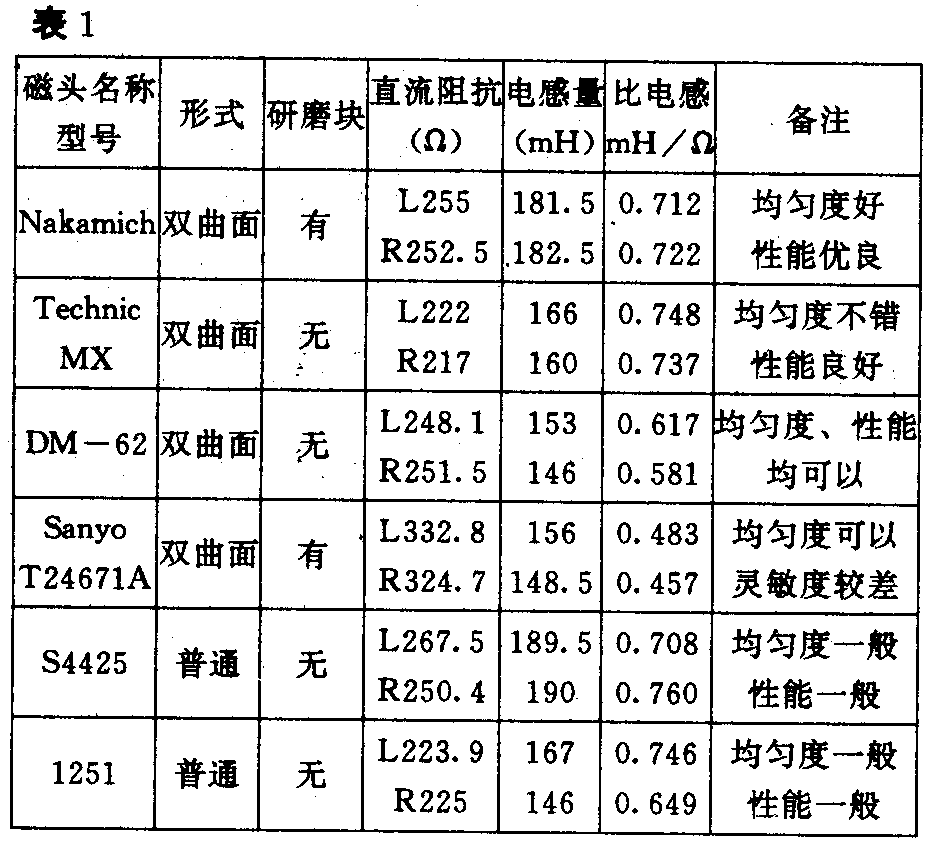

更换磁头是盘式录音座常见的维护保养项目之一。在更换磁头时，首先要注意两磁头的直流阻抗应相同或相近。表1提供了一组磁头实测数据，供参考。其次，代换的磁头应与原磁头外观结构上一致。从外观上看，常见的磁头结构有3种：普通磁头、双曲面磁头、组合磁头，如图1（a）所示；从磁头的端面结构上来看，又可分为有研磨块的和无研磨块的两类。研磨块的材料一般与磁头材料相同，其用处是让磁头的磨损程度均匀，使磁头在规定的使用寿命内不致磨偏，保证左右声道的均衡不受影响。但这并不说明有研磨块的磁头使用寿命就比较长，磁头寿命和长短主要取决于磁头材料本身的耐磨度。如果有条件的话，可用20倍以上的立体显微镜观察新换磁头的叠片是否平整，磁隙是否均匀，如图1（b）所示。叠片与磁隙不良的磁头，不但录放技术指标达不到要求，而且还会使左右声道隔离度下降，出现两个声道音色不统一等明显缺陷，这些问题无法通过常规调整来解决。对于立体声磁头两个声道的直流阻抗应尽量一致，误差在3％以内。有时新换上的磁头外观、阻抗等都符合标准，只是两个声道的频响、灵敏度不一致，这是由于磁头的内磁隙有问题造成的，如图1（c）所示。最后，我们要注意磁头的正确安装。磁头安装的正确位置如图2（a）所示。磁头的固定螺钉多使用φ2mm规格的，磁头的安装孔一般为φ2.5mm。两者之间的余量在磁头初步固定后，对位置的精调起很大作用。安装时首先要使磁头的磁隙正对磁带盒的中心固定螺钉。如有偏差，只允许向左偏0.1～0.15mm，而绝不允许向右有偏离。这是为了让压带毡稍稍压在磁隙的右边，以减轻磁带抖动对录放音的影响。然后，装入一盒带盒精度较高的磁带（如TDK新D型），在放音状态下，测量磁头前端插入磁带盒的深度，调整这个超前距为3.15～3.2mm。此项调整很重要，超前距太小，磁头与磁带压贴不实；超前距太大，会造成压带毡垫对磁带的压力增大。再加上磁带本身的抗拉强度与弹性变形等因素，从压带毡与磁头的正切点到主导轴之间的这一段磁带（如图2（b）所示）将产生高频抖晃，播放3150Hz测试磁带时，会有明显的刮磨噪声即“重影”现象。高频响应越好的盒式录音座，这项调整越重要。在出现刮磨噪声现象时，只要细心地减小一点超前距，就可使音色明显改善。

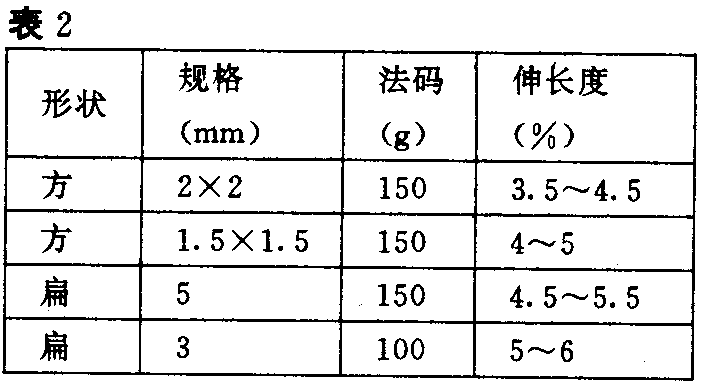

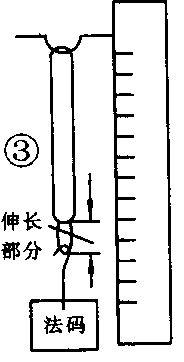

传动胶圈是盒式录音座的又一易损件。在更换传动胶圈时，除了要注意长度、形状一致外，对胶圈的弹性也有要求。胶圈弹性太小，对机械结构的适应性差，容易过紧或打滑；弹性若太大，适应性虽提高了，但在录放音时会产生一种特殊的抖动声。检测胶圈的弹性可采用图3所示的方法步骤，所测数据应与表2数据一致。

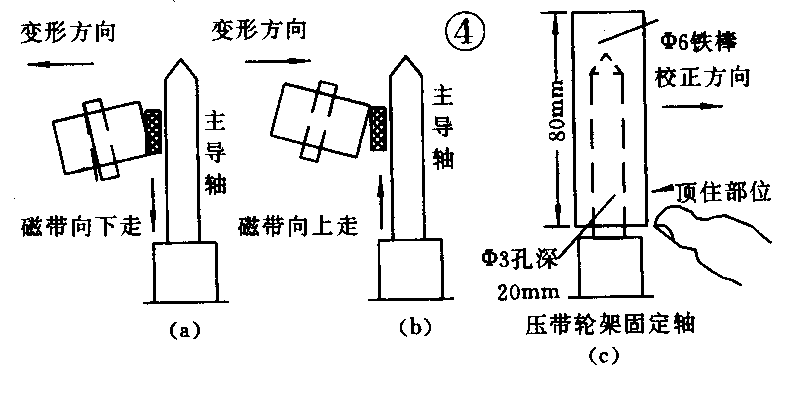

绞带是盒式录音座的常见故障之一，其产生的原因除带盒精度不高、卷带轴力矩偏小以外，压带轮与主导轴的相对平行度不好也是一个常被忽略而又非常重要的原因。压带轮对主导轴的压力不均匀时，磁带就会跑偏。正常使用中造成的压带轮压贴力不均，都如图4（a）的情况，磁带在走带过程中，偏向主导轴的根部。图4（b）的情况常是由于外力冲撞所造成的，极为少见。对于图4（a）所示情况，可自制一个校正杆进行校正，如图4（c）所示。校正时先将压带轮连架子一同拆下，将校正杆套在压带轮架固定轴上，用手指顶住固定轴的校正点，轻轻搬动校正杆。边校正边装上压带轮试用，直到满意为止。切不可用力过猛将固定轴搬断或搬松动。

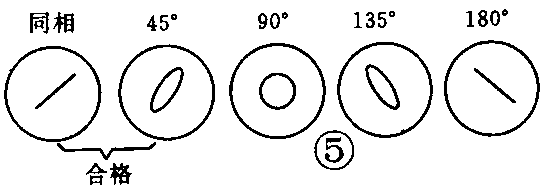

先用10kHz的测试带，调整磁头的方位角。把矢量示波器的V、H输入端分别接到磁头的两组线圈上，调整方位角校正螺钉，待图形如图5所示合格时为止。如无条件，可用毫伏表监测左声道，输出最大或听声音最响时就算调好。方位角调好后，用漆将螺钉封固。放入频响测试带，适当调整有关的微调电位器，效果一般均可达到要求。

录音电路的关键是调偏磁。而录音偏磁的调整，目前还没有统一的标准，各磁带生产厂家推荐的调整参数也不一致。用比较法调整偏磁，常可以收到令人满意的效果。具体做法如下：先将盒式录音座设定在普通偏磁Normal档，用一盒TDK新D型磁带进行录音。输入一10dB（250mV）的正弦波信号，用1kHz和6.3kHz信号交替进行录放音，并逐渐加大偏磁电流，使在磁带最大输出的某一点上，6.3kHz的输出电平比1kHz的输出电平下降0.5dB即可。对于高档录音座来说，可以用1kHz和10kHz的输入信号作对比调整。

最后谈谈怎样选用调试用磁带。作为调机器用的磁带，最重要的一点是频响平直，偏磁适中。由于近年来磁带生产技术的发展，低偏磁的普通带，无论从频响到最大记录磁平等各项指标，均已远远超过二氧化铬磁带；而在音色方面也要比二氧化铬磁带通透、甜润很多。一台用TDK新D型磁带校正好的盒式录音座，在用SONY HF、TDK AD、TDK AR－X等磁带录音时，音色应明显偏亮，音量偏大。这是由以上几种磁带的记录、输出特性本身决定的。如果没有上述的区别，则说明录音座的频响、记录电平等仍未调到最佳状态。(耿纯)
