(赵峰 姚璞)随着社会的发展和生活水平的不断提高，越来越多的电器设备进入了人们的家庭，如：录音机、录像机、卡拉OK伴音机等。当这些电器设备在使用其内部的扩声系统时，由于声反馈作用的结果，常常会突然听到扬声器里发出的颤动声或振耳的啸叫声，轻则听不清声音，重则使机器无法正常工作，往往需要将机器的音量关小才能恢复其正常工作。因此，研制一种能够有效抑制声反馈的装置非常必要。这里介绍一种新型的声反馈抑制器，即“一种主动移相式声反馈抑制器”。该装置具有结构简单、造价便宜，体积小、耗电省、使用方便等特点。经过半年多的实际使用，认为其抑制声反馈性能良好。下面就将该装置作一简单介绍：
一、工作原理：
该装置附加在话筒与扩声系统之间，通过改变信号的相位来达到抑制声反馈的目的。当输入端有信号加入时，经AGC放大器放大，由正峰值检波器检出包络，打开门限，使模拟开关打开低频正弦波信号调制移相器，加入的信号被移相。由于是随输入信号的加入来改变相位，如果某一点满足正反馈条件，移相器将迅速移到另外的相位，破坏正反馈条件，充分减小正反馈量。原理框图如图1所示。

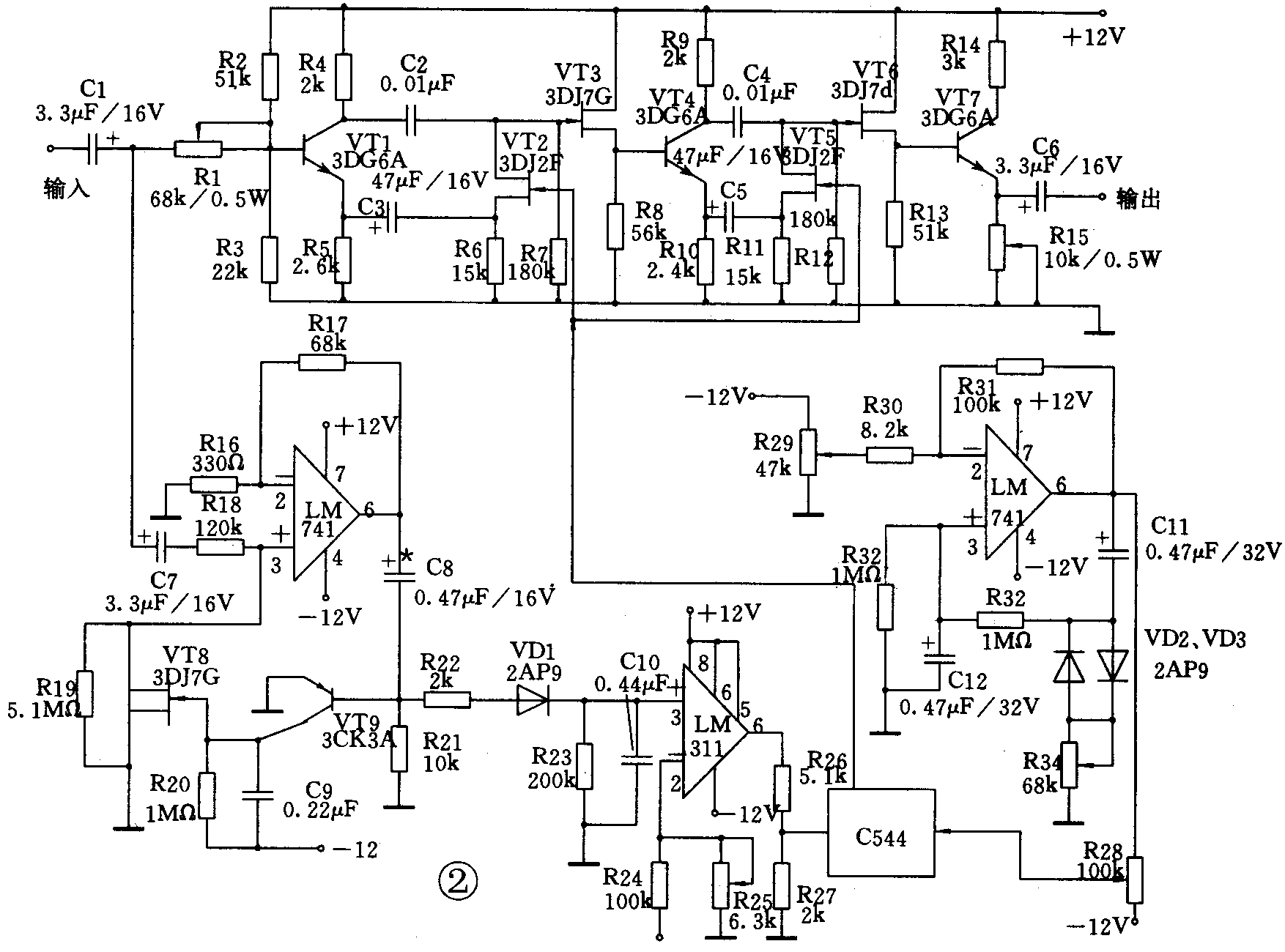

二、具体电路的实现（见图2）：
1.0°～360°移相器
这部分是声音通道部分，它性能的好坏直接影响到话音的质量。首先，频响指标必须满足（录音机50～12000Hz，±3dB）。其次，声音的失真一定要小（传声器非线性畸变0.5％）。通过精心设计，其性能指标可达到这一要求。根据需要移相器部分由7只晶体管（3只小功率高频管、4只场效应管）组成。由VT1、VT2构成第一级0°～180°移相器，由VT4、VT5构成第二级移相器，VT3、VT6为射极跟随，用于隔离，防止互相影响。VT7用于信号大小的补偿。整个电路如元件值误差不大，装好后即可使用。
2．AGC放大器、正峰值检波器：
由于系统的输入端接话筒，它的特点就是信号特别小。因此，为了灵敏地检出输入系统的信号，必须加入一个高增益的放大器。我们设计的AGC放大器，对小信号具有很高的放大量，充分利用高跨导场效应管，使其能够在5mV～5V范围进行信号放大，达到音乐变化范围的要求。被放大的信号通过2AP9／VD1检出正半周信号，经R23、C10积分，送入比较器。
3．门限、模拟开关：
门限电路如图2中所示，由LM311比较器和几个电阻组成，整个结构很简单。由R24、R25分压来提供门限电平，它的大小根据具体环境而定。模拟开关使用通用的CD4066。
4．超低频正弦波振荡器：
从几种形式的波形移相来看，其抑制声反馈的效果是差不多的。从实现的角度来看，选择正弦波最为方便。我们设计的正弦波振荡器能够在0.1～20Hz范围内稳定地振荡，满足了实际选定1Hz移相的要求。具体调试步骤如下：1）线路接好后调R29，使振荡波形上下对称。2）调R34使LM741运放6脚输出正弦波不失真。3）调R28使其波形在-1～-2V范围内变化。
三、机器的指标测试：

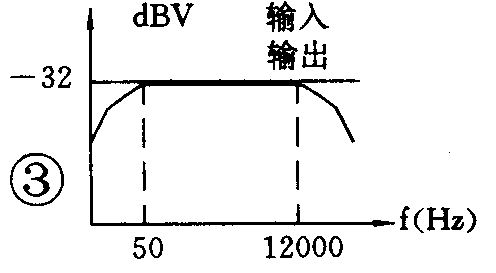

1．频率的响应：
如图3所示。
2．波形失真度：
输入信号≤－32dB，失真度≤0.5％。
输入信号＞－32dB，波形的失真度随输入信号的增大而增大。

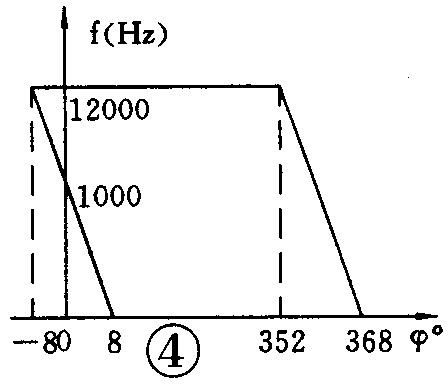

3．移相范围：
如图4所示。
