一、电容引起的特殊故障检修一例

故障现象:一台星海牌51CJ1型彩电,图像伴音均正常,但屏幕上部约10厘米长的垂直范围内有数条回扫亮线和两条断续亮线。

分析与检修:这种故障似乎发生在行场消隐电路。首先用万用表重点检查了消隐电路中的D254、R251、D250、D255、R255、R256等有关元器件(见图1),结果都正常。考虑到亮度信号和行场消隐信号都经过三极管Q253,于是对Q253进行了检查,也未发现问题。接着采用示波器检查电路中有关点的信号波形。检查中发现,在场逆程消隐电路中稳压二极管D250的负极(图中A点),即场输出电路输出端,电压波形中叠加有行频脉冲,如图2所示。进一步检查场输出电路中的B点、C点、D点电压波形,均与A点相同,只是幅度不同,而输入端E点的输入波形基本正常。正常的场扫描输出电压波形如图3所示,不含行频脉冲,那么该脉冲源于何处呢?仔细分析场输出电路工作原理方知,该电路是一个泵电源型OTL电路,场扫描正程时,采用低压供电,由D420、C417对行逆程脉冲整流滤波提供;场扫描逆程时,采用高压供电,由D312、C310从行逆程脉冲中获得。由于这两组电源均取自行逆程脉冲,问题很可能就出在电源上。用示波器观察C417两端直流电压波形,非常平稳,而C310两端电压波形上却叠加有行频脉冲。怀疑C310(4.7μ/160V)失效,焊下后用电容表测量,容量只有0.01μF。更换新品后,故障排除。(张文华 王晓秋)

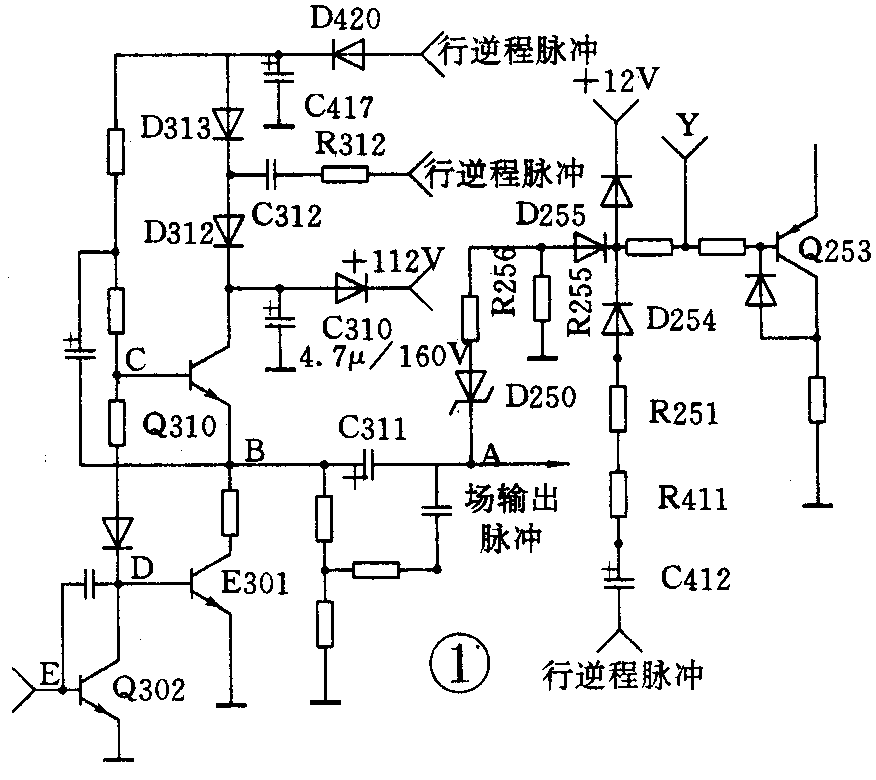

图1
图1 🔍原图 (876×780)

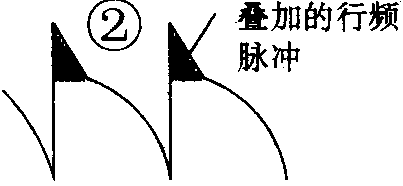

图2
图2 🔍原图 (403×186)
图3
图3 🔍原图 (275×213)

二、索尼录像机故障分析检修一例

机型:SONY·SL-P20CH(原单放机改制的视频音频输入方式录像机)

故障:重放时图像左右抖动,但录制的信号在其它机器上重放则正常。

分析检修:重放状态时图像左右抖动,并且可以听到磁鼓电机不正常的、周期性变化的旋转节奏;在旋转的磁鼓减震组件上用手指略施压力,图像及旋转均可以恢复正常,此时即使撤去压力也可以正常工作。但是停机后重新启动时,故障又重新出现。

根据上述检查情况分析,故障可能产生于伺服系统的位置环路和速度环路。在记录或者重放状态时,位置环路的反馈信号是代表磁鼓实际转速和旋转位置的 PG(B)信号;而基准信号在记录状态时来源于记录信号中的帧脉冲,在重放状态时来源于晶振4.43MHz分频后的25Hz标准脉冲;基准信号与反馈信号比较而产生的误差电压输出去校正磁鼓电机旋转速度和锁定相位关系,以减小磁鼓电机旋转的不均匀性。根据重放图像左右抖动而在磁鼓上略施压力便可以恢复正常,可以判定伺服系统功能基本正常,只是其相位控制没有到达最佳点,并且已经超出了电路自动校正调节范围,磁鼓电机旋转出现了较大的不均匀性。

该机型的电路基本上与SL-C30CH相同(包括元、器件规格及其编号),若手中无该机的线路资料,可借用SL-C30CH线路图进行检修调试。

打开机壳,在SS-16电路板上,找到与IC301集成电路(31)脚相连接的RV303(47kΩ)可调电阻,即“磁鼓自由速度调节电阻器”,由于没有数据资料,故采用重放状态实际监测进行调试:装入图像质量良好的录像带并进入放像工作状态,测试RV303输出端对地电压值,调整RV303阻值。观察电视屏幕显示的图像信号。当RV303输出端电压值在4.5V~4.3V之间时,故障消失,取其中间值,调整RV303输出端电压等于4.4V,固定后,多次开启重放试验,均能正常放像,并且磁鼓电机旋转也基本稳定。经一周时间检验,故障均未出现,证明故障已排除,机器恢复正常。(欧阳义)
