KV－2060彩电是索尼公司较早期的产品，在我国有一定数量。目前都已进入维修期，但由于缺乏原装的配件给维修带来困难，本文介绍用国产件代换该机行输出变压器的方法。
故障现象和分析：开机瞬间可听到伴音，随之声音渐小并很快消失，显像管不亮。打开后盖检查发现电源电压仅75伏。拔去扫描电路负载后，电源电压可恢复到115伏左右。重新接上扫描电路负载，开机后行管在短时内温升很快，测量行电流达1安培以上。初步判断电源正常，故障在行输出电路。由于行管很快有温升说明行管并未损坏，也可排除高压电容及一些高压二极管击穿的可能，因为电容或二极管击穿时电流应更大，电源电压将降得更低。由此可判断为行输出变压器内有局部短路现象。

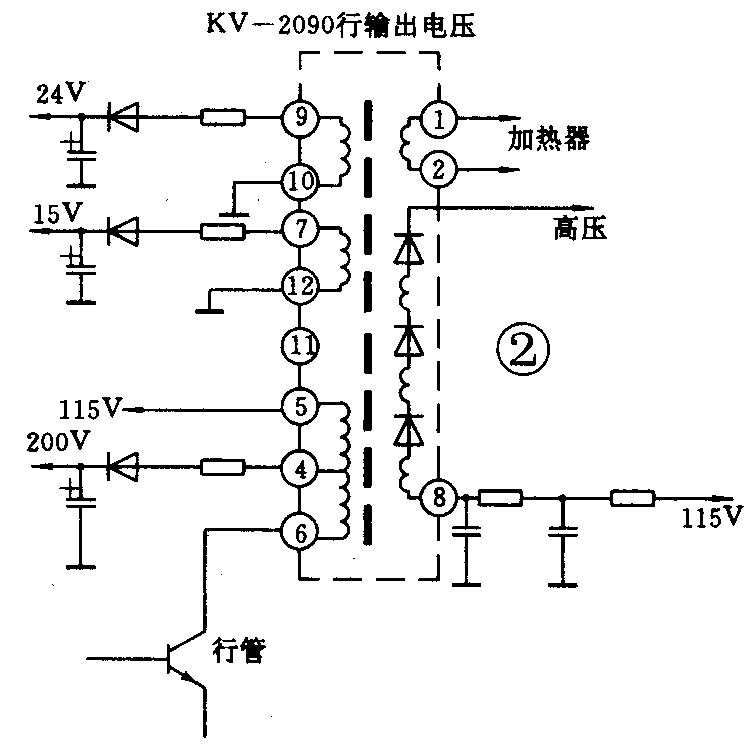

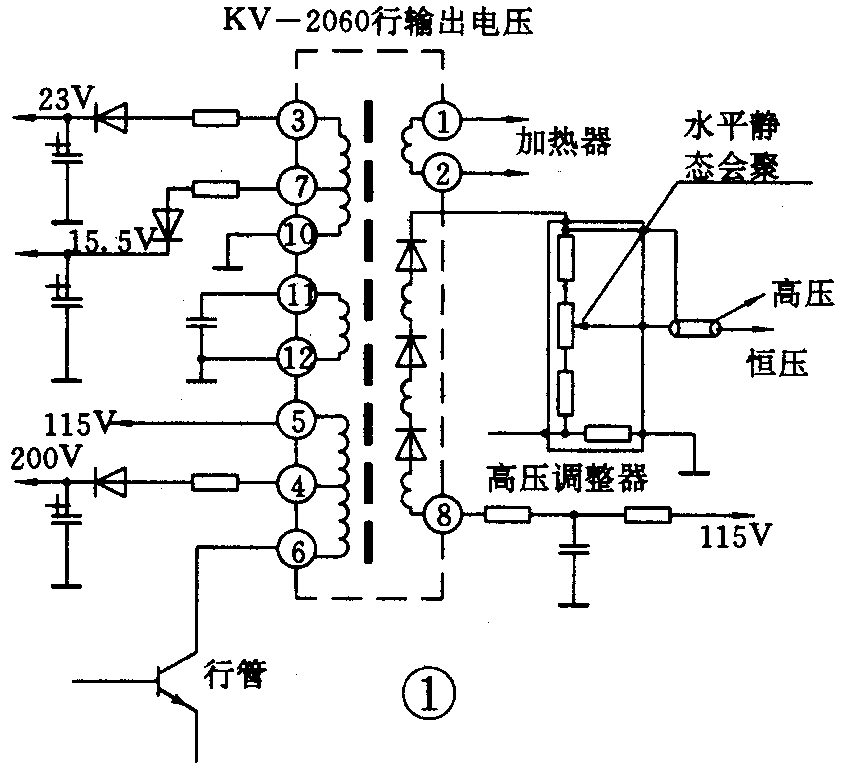

索尼KV－2060彩电所用的行输出变压器在市场上很难购到。为解决这个问题，我对市场上容易买到的KV－2090国产件作了分析和适当的改动后进行代换。经一年半的使用证明性能稳定可靠。两种机型的电路有关参数见下表，两种机型行输出电路的电压数据见图1、图2。从电路和数据看到，两者性能很接近，因此代换是合理和可行的。
机型 荧屏对角线长 偏转角度 阳极高压 电源
KV－2060 49cm 100 约25kV 110～240V
代换方法：（1）用φ1mm以上铜线将新行输出的引脚加长如图3。（2）将引脚⑨铜线调整到引脚③的位置；引脚不要加长，空着。（3）将加工好的行输出变压器高压线在距根部12cm左右处剪断，再将旧行输出变压器高压线距根部12cm左右处剪断，把剪下的旧高压线焊到新高压包上，见图3。注意焊点必须光滑，不能有尖刺。然后再用硅橡胶（如南大704硅橡胶）之类的高压绝缘材料进行包涂。等第一层干后再涂第二层，如此进行直到焊点被包裹严实并有一定厚度为止，一般应包涂4次以上。（4）将改装后的行输出装入机内，将高压线位置固定好，使高压线焊接处距机内任何地方至少有10cm的距离。然后开机，将高压调整器盒上的电位器左右微微拧动使图像会聚良好，代换过程结束即可使用。 (陈晨)
