目前，普通家用录像机多数不具备LP（慢速）录放功能，为了让普通机型也具有LP功能，笔者以松下NV—G30为样机设计制作了一套LP附加装置。本装置结构简单，成本低，无需调试，特别是重放时能快速识别磁带的原录制方式（SP或LP），并将机器自动控制到相应速度上，无需人工转换。此装置经多种机型实验，效果一致。
电路原理

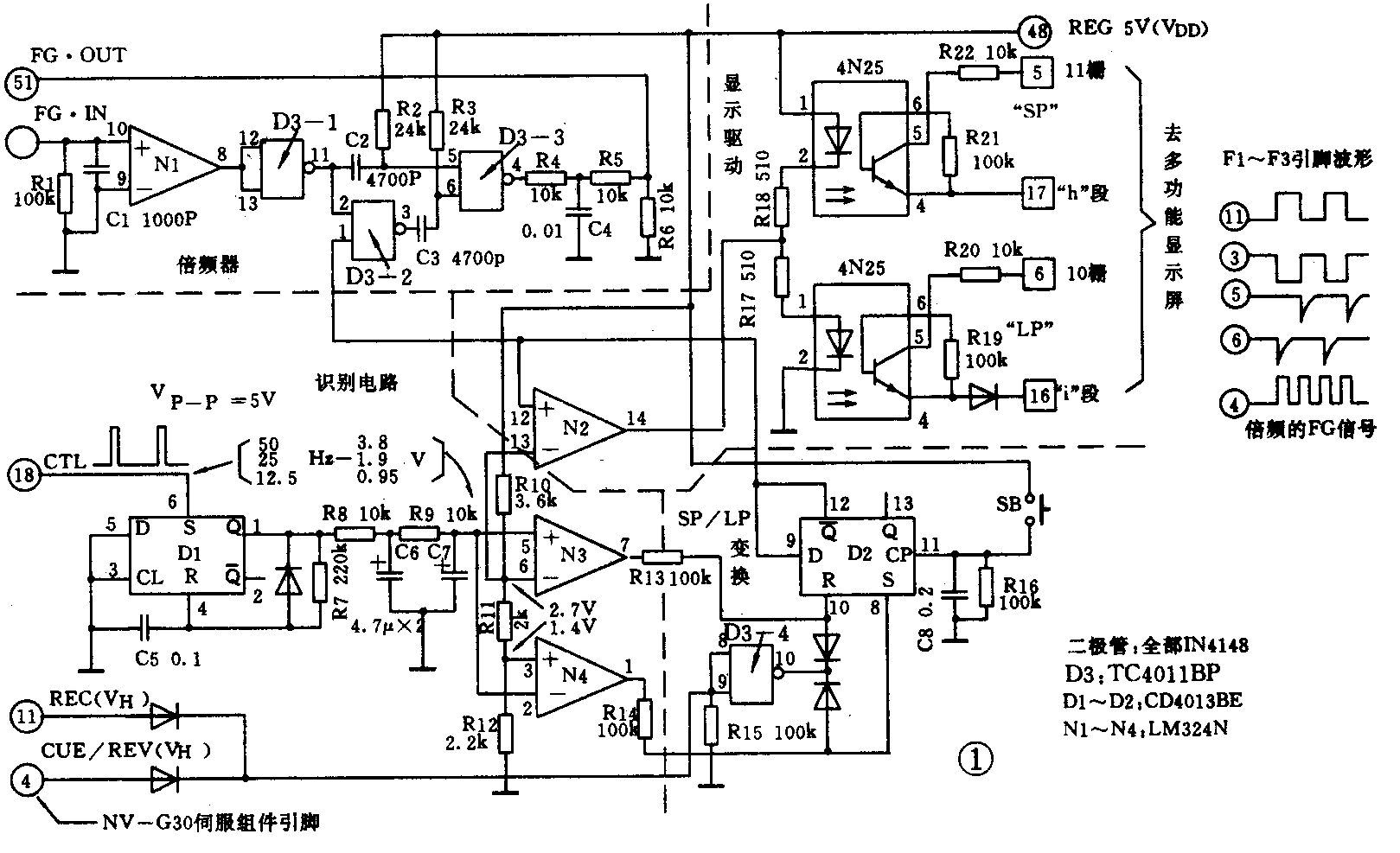

该装置电路如图1所示。图中虚线将电路分隔为倍频器、SP／LP变换、识别电路和显示驱动4部分。下面分别讲述其工作原理。
1．倍频器：由于录像机在LP方式下走带速度为SP方式时的一半，因此，要使录像机从SP方式进入LP方式，只要设法让主导电机转速降低一半即可（忽略LP方式时的声图补偿及碰头厚度而言）。从伺服原理可知，主导轴转速信号来自电机FG发生器，如果将FG信号频率提高一倍后送入伺服系统，则主导电机转速降低一半。以NV－G30为例说明：将FG磁头与伺服组件第51脚间联线断开，再将本装置“FG·IN”端接FG磁头热端，而“FG·OUT”端接51脚。看图1，运放N1先对FG信号放大以推动反相器D3－1使FG整形为V\(_{p}\)-p=VDD（5V）的矩形脉冲。此脉冲的下降沿被R2、C2微分后送入与非门D3－3后输出一个正脉冲；而脉冲上升沿经D3－2倒相成为下降沿，被R3、C3微分后亦送入D3－3产生另一个正脉冲（见波形图），这就得到了倍频的FG信号。C4和R4～R6将输出脉冲变形为三角波并降低幅度以模拟原FG波形和幅值。
2.SP／LP变换：D2是用D触发器（1／2CD4013）组成的双稳态电路，利用电路Q-端的电平变换去控制与非门D3—2的开闭来达到SP／LP方式变换。当Q-=V\(_{L}\)时，D3－2关闭，FG信号频率不变，机器工作在SP方式，当Q-=VH时 D3－2开通，FG信号被倍频，机器工作在LP方式。在记录时，来自系统控制的REC指令（V\(_{H}\)）经反相器F4使D2的R、S端为VL，则工作在SP方式。从D触发器特性可知，R、S 端为高电平时对Q和Q-起置位、复位作用。即R=1时Q-=1，S=1时Q=1，而当R=S=0时电路状态保持不变，此时它的CP端若有脉冲上升沿触发可使状态翻转。当按动SB按钮，则D2的CP端得到一个上升沿触发脉冲，使原来状态翻转为Q-=V\(_{H}\)，工作在LP方式。显然， D2的Q-端电平控制着机器的SP／LP工作状态，所以在记录时可通过按钮SB进行 SP／ LP选择。其它工作方式时则由识别电路的N3、N4输出对R、S的置位情况来进行SP／LP变换。
3．识别电路：这是利用了单稳态电路D1在一定频率范围内输出信号的脉宽不变，而输出信号的频率等于输入信号频率，其输出经积分后将获得与输入信号频率成正比的电压信号，电压的高低表征了输入信号的频率高低的特性。D1的输出脉宽设计为15毫秒（T=0.66·C5·R7），其输入信号是经伺服电路整形放大后的CTL信号，R8、R9、C6、C7对其输出信号进行积分。我们知道，无论是SP或LP磁带，其记录的CTL信号频率均为25Hz。重放时若机器为SP方式（这是本装置的常态）而磁带是LP方式，此时机器走带速度比磁带原录制时的速度高了一倍，此时送入D1的CTL信号变成了50Hz，在其Q端获得脉宽15毫秒、频率50Hz的矩形输出脉冲，C7上的积分电压达到3.8V。它高于比较器N3的反相端电压和N4的同相端电压，N3输出V\(_{H}\)、N4输出VL使D2置位Q-=V\(_{H}\)，机器进入LP状态。当机器工作方式与磁带方式吻合时，CTL频率恢复为25Hz，脉宽15毫秒、频率25Hz的矩形脉冲在C7上的积分电压为1.9V，它低于比较器N3的反相端电压而高于N4同相端电压；N3、N4均输出VL，因此D2呈保持状态，机器亦保持走带速度不变，即工作在SP方式。当机器为LP方式而磁带为SP方式时，机器走带速度比磁带录制速度降低了一半，所以CTL信号变成了12.5Hz，C7上的积分电压就降到0.95V，N3输出V\(_{L}\)而N4输出VH使D2置位Q-=V\(_{L}\)，机器转入SP方式。当机器工作在搜索时，来自系统控制的CUE／REV指令（VH）经D3－4倒相后，使D2的R=S=V\(_{L}\)，则D2为保持状态。快进、快倒时无CTL信号（对非预加载机型而言），故C7电压为零，机器为SP方式。
4.显示驱动：较多录像机的显示屏上均有“SP”和“LP”字符，这是可以利用的。只要将与该字符相关的“栅”和“段”引脚通过限流电阻和二极管（控制电流方向）连通，即可正常显示。由于显示屏使用-30V电源，不便直接驱动，故使用光电耦合器充当隔离开关，耦合器由D2驱动。从前面的分析可知，D2的Q端呈V\(_{H}\)时，机器为LP方式。此高电平送到N2的同相端使其输出近5V电压提供到R17和R18的联接点，显然这电压只能在R17中形成驱动电流而使“LP”光耦器导通，屏上显示出“LP”字符；当机器为SP方式时，D2的Q为VL使N2输出端接地，故而在R18中形成驱动电流使“SP”光耦器导通，屏上显示出“SP”字符。若显示屏上无字符可利用，则可用两只发光二极管取代光耦合器作方式显示。
安装要点

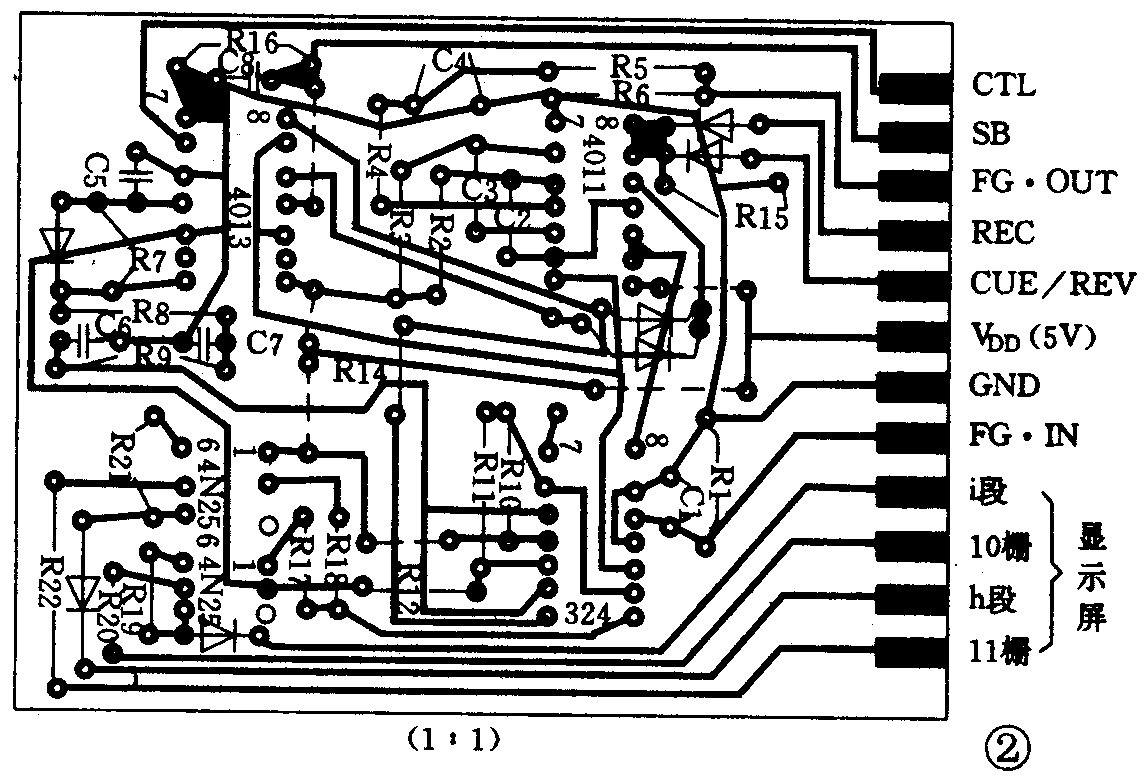

1．本文所介绍的电路的印制板如图2所示。把准备好的元器件焊上去，为了避免焊接损坏CMOS器件，建议使用集成电路插座。
2.图2中各引出端编号系按NV－G30机图纸所编。用于其它机型时，可根据图纸找到相应的功能点相连。但应注意记录和搜索指令是否为高电平，CTL信号的峰-峰值是否为4～5V，否则应对电路作适当修改。
3．只要元件及安装无误，一般不需调试即可工作。若LP重放正常，但快倒或搜索时主导电机发生超速失控，这是倍频器微分元件数值偏大，使输出FG脉冲在频率升高时发生相互交错重叠，形成FG“消失”所引起。可适当减小C2和C3或R2和R3。
4．若发生识别不准，应着重检查C7及R11两端电压是否如图1上所标。LP重放时若偶尔变为SP，这是音控磁头不洁产生CTL信号丢失所致。
应当说明的是，用普通录像机加装LP附加装置后，就其走带速度而言确实准确、平稳，但其声图指标不能与L15等正规产品严格相比。对于图像指标，由于普通录像机磁头厚度大于正规两座机的LP磁头的厚度，图像稍差在理论上是可以证明的。对于伴音指标，音量稍有减小、高音有所削弱，这可考虑增加一些电路补偿措施。实践证明，改装效果对一般家庭使用，均感满意。 (江嘉宁)
