华强HQ-819（A、B、C、D）、HQ—829组合音响的功放电路采用了日本三洋公司厚膜功放集成电路STK4131Ⅱ。STK4131Ⅱ电路精度高，功率容量大，外电路设计灵活。华强音响采用了该IC，并选用了优质元器件，主要指标达到了如下要求：当负载8Ω，V\(_{cc}\)为±28V时，不失真功率（T·H·D≤0.3％）≥20W，频带40Hz～20kHz。

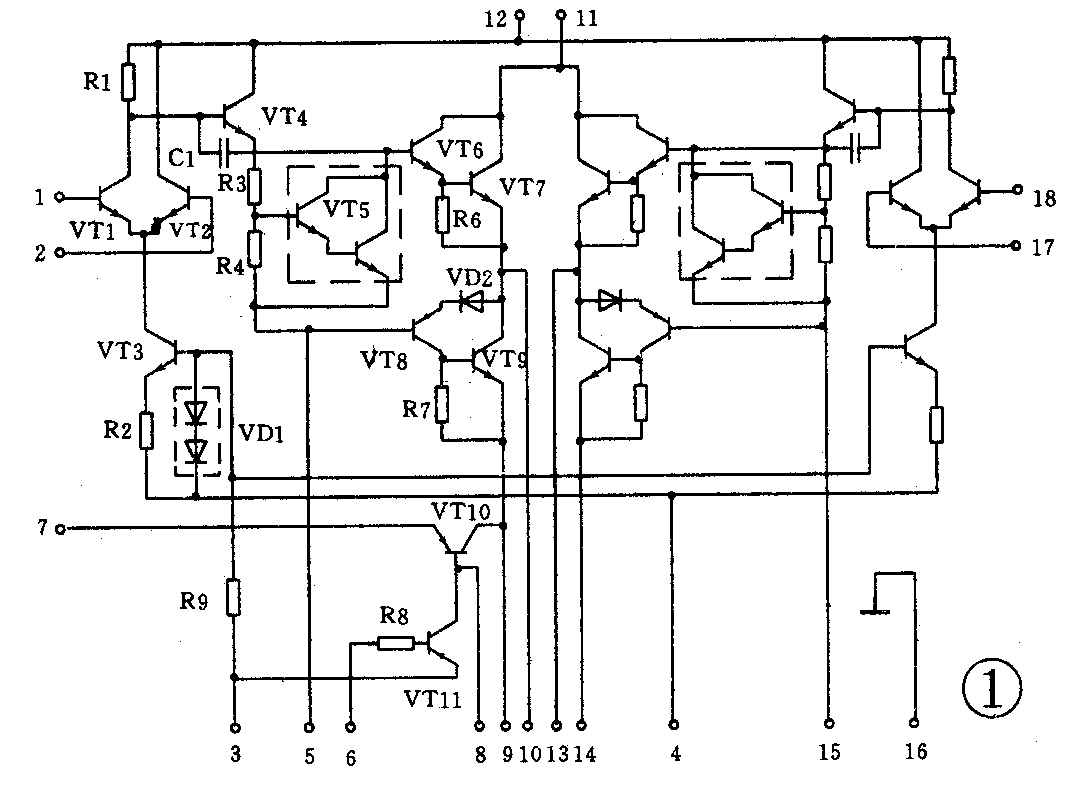

图1是STK4131Ⅱ的内部电路图，现扼要分析如下（一个声道）：功放电路由输入级、主电压放大级和输出级组成。输入级由VT1、 VT2组成差分放大，VT3为其恒流源偏置管。VD1起温度补偿作用，并为VT3提供恒流偏置。主电压放大级VT4为共射极放大，主要提供电压增益。VT5为VT4负载电阻的一部分，阻抗随信号幅度的变化而变化。信号幅度变大，则阻抗变小，以实现对大幅度信号的压缩，扩大放大器的动态范围，防止过强信号引起失真。输出级为由VT6和VT7、VT8和VT9组成的推挽功率放大电路，输出级采用了VT5双管倍增偏置电路，以改善电源电压不同时静态电流的偏置精度，使输出级工作点稳定。VT10、VT11是开关三极管，起静噪作用。在一般工作状态时，6脚电压零电位以上（≥1.2V），使VT11不导通，VT10则导通，通过8脚与9脚之间的R508、R507、使VT 10基极为负电位，功放IC正常供电，工作正常。当IC的6脚呈负电位时， VT11导通，VT10不导通，使VT3、VT2、VT1均不导通，VT10的发射极通过外电路R506与IC4脚相接，IC不工作，处于静噪状态。
STK4131Ⅱ由2个完全对称的OCL电路组成。2个声道的工作情况一样，现就其外电路作扼要分析：
图2是HQ－819系列音响功放部分电路图。音频信号从IC1脚（18脚）输入，负反馈信号从2脚（17脚）输入。R531、C533、（R532、C534）组成低通滤波器，限制输入信号带宽，有利于减小瞬态互调失真和防止超音频干扰。10脚与2脚（13脚与17脚）之间的元器件构成功放的负反馈电路，通过改变R537（R538）的阻值来改变放大器的增益。
电压Vcc直接加到11脚，－Vcc直接加到9脚、14脚。前级电压放大级（输入级和电压放大级）供电则由Vcc经过R509、C522滤波后加到12脚，以减小电源电压波动对工作的影响。
放大后的音频倍号从10脚（13脚）输出；C541、R543（C542、R544）组成阻容网络，保护放大器末级输出管，防止其过激时被击穿。
C510、R502、R503、R504、R505等组成防冲击网络，使关机时无冲击电源。平常工作时，变压器次级一端的电压经过C506，D505、D513、R502、C507、C510组成的整流和滤波电路，输出20V左右的电压，通过R503、R505，使IC的6脚为正电位，则IC内的VT11不导通，IC正常工作。但当关机时，由于C510的正电压迅速消失，而大电容C508（2200μF）的负电压不马上消失，通过R504、R505加到IC6脚，因此VT11的b极为负电位，VT11导通，使VT10截止，IC不工作，抑制了关机时的冲击噪声。
R506、R509是过流保护电阻（易熔电阻）。当功放IC出现短路或过载时，其上会有很大的电流通过，此时电阻发热熔断，保护IC和扬声器。
应用功放IC STK4131Ⅱ组装功放电路时，请注意3个问题：
1．C521、C508的极性不能接错，其“＋”极接地。2.散热器的面积最好大于或等于350cm\(^{2}\)（理论计算约300cm2）；散热器要用3mm厚铝材制成；在功放IC与散热器接触处涂以硅脂，并将散热器垂直安装于电路板上，使功放IC散热良好，充分发挥IC的放大作用。3．首先检查电路板，若无短路、开路或插错件，才可通电；通电后测量IC的11脚和9脚的正、负电压必须相等（约28V）。 (罗晋根)
