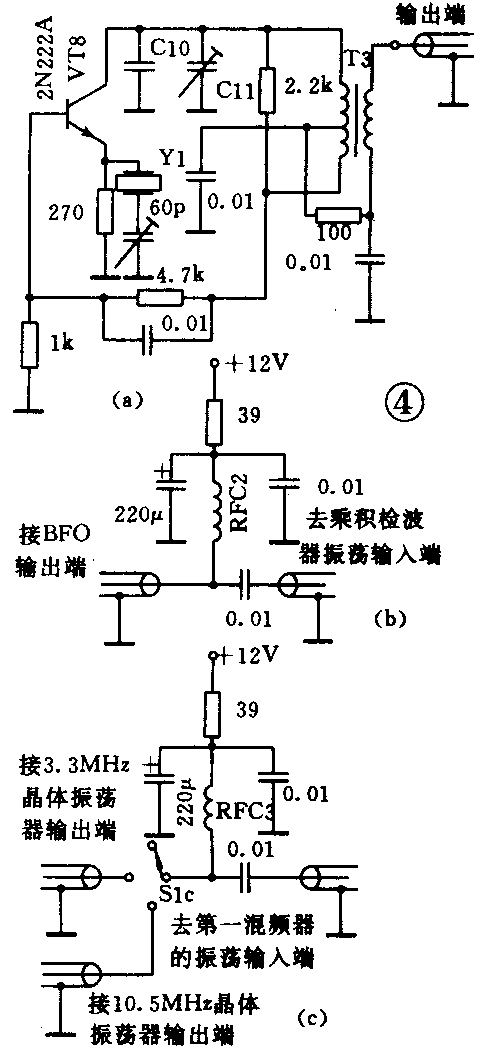

晶体振荡器 本接收机所用的3个晶体振荡器都采用图4a所示电路。与晶振Y1串联的半可变电容可以微调振荡器的频率。3个晶体振荡器，其中两个分别供40米段、20米段混频用，另一个作为BFO。供混频用的晶体振荡器可省去与晶振串联的半可变电容，将晶振直接接地。这3个晶体振荡器分别装在3块小印刷电路板上，可以使用单面板。它们与波段开关、电源的连接方法见图4b、c。VT8可用3DG130代替。

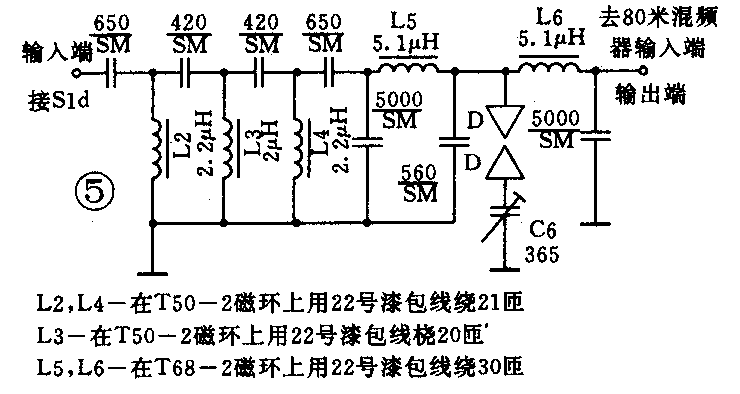

80米段预选滤波器预选滤波器的电路参见图5。它是由两种滤波器组成的带通滤波器。第一部分是7阶高通滤波器（截止频率为3MHz），由650PF电容之间的元件组成；第二部分是一个低通滤波器，有很陡的带通频响。

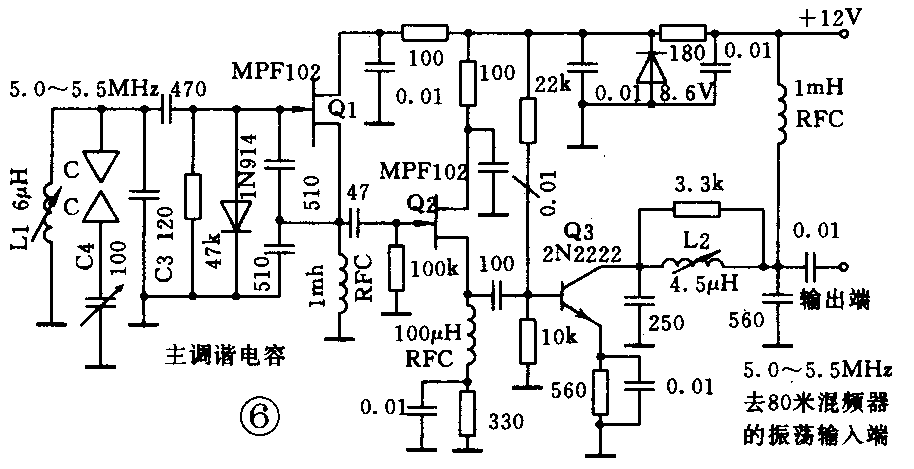

VFO VFO电路见图6，改变它的频率就能改变接收频率（它相当于超外差收音机的本振电路）。VT1是振荡器。VT2是射随器，起隔离作用。VT3是放大器。L2是“π”型滤波器，同时把输出阻抗转换成50Ω。

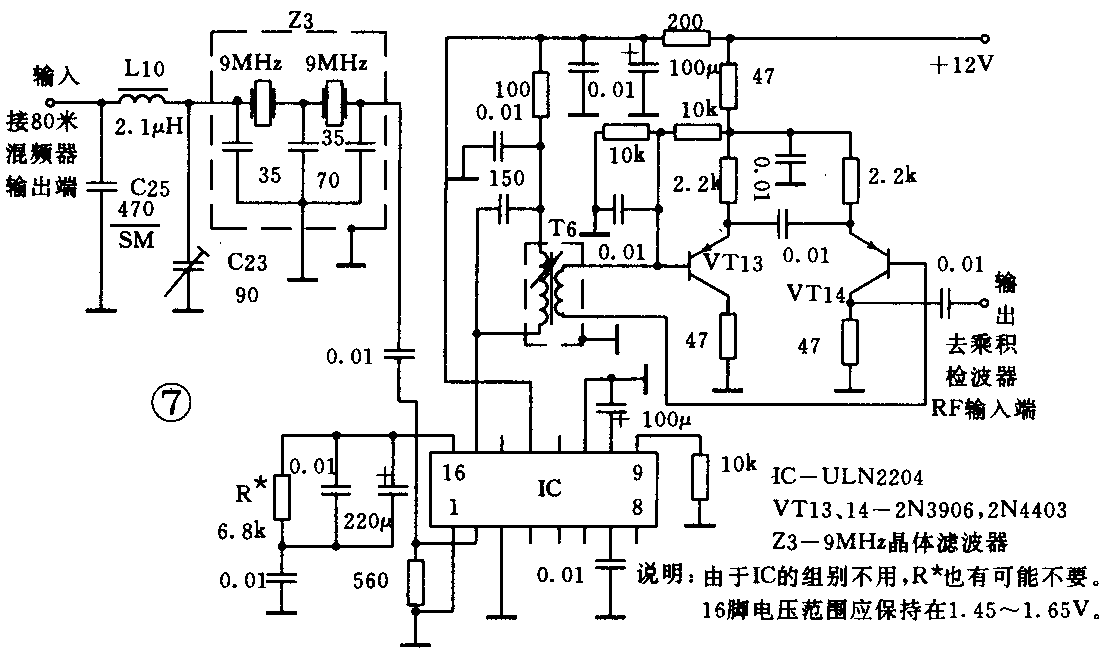

中频放大器 本接收机的重要部分是中频放大器（图7）。全机的选择性靠晶体滤波器Z3保证。Z3由两个9MHz晶振和电容组成。输入端的“π”型滤波器是用来转换阻抗的，因为80米混频器的输出阻抗是50Ω，而Z3的输入阻抗是500Ω。

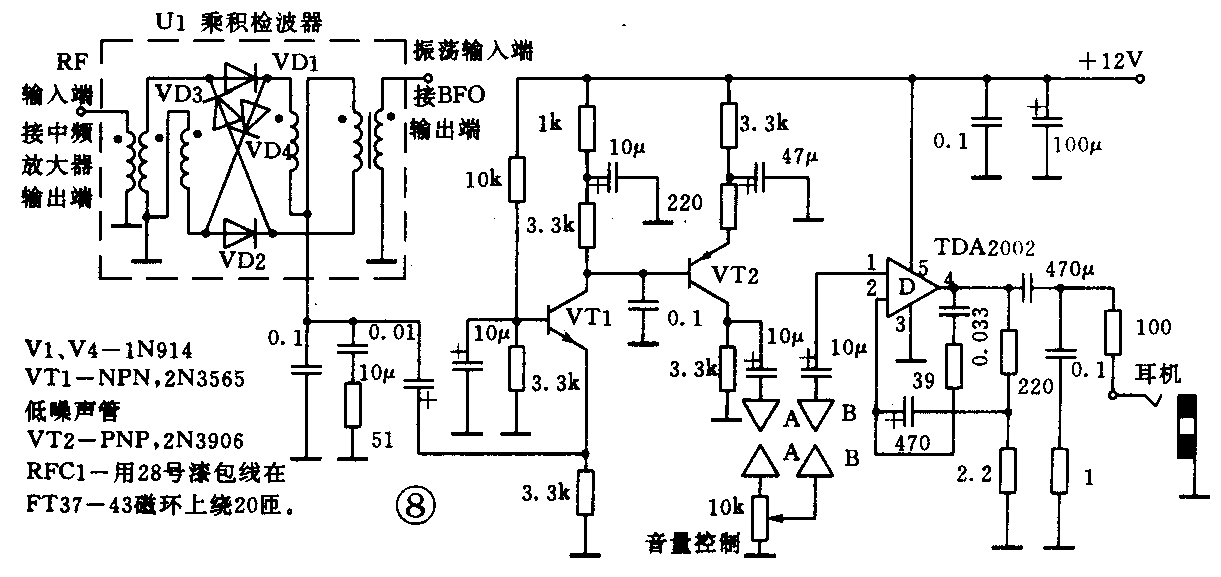

检波器与音频放大器 接在中频放大器后面的是检波器、音频放大器（图8）。检波器U1是一个双平衡式混频器，音频功放采用外围元件少的TDA2002。
由于篇幅所限，本文仅对高性能双变频收信机的基本电路及原理做一简单介绍，旨在使读者对该收信机的基本工作原理有一初步认识，具体制作与调试本文已略去。(赵辉)
