三极管的型号命名法及简易测试

无线电爱好者在初学阶段都用分立元器件来组装电路。在电路中晶体三极管是关键性的器件，它对电路性能的影响最大，因此作为初学者了解普通晶体管的符号、型号、命名方法，掌握简易测试方法是十分重要的。

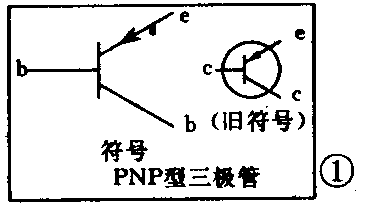

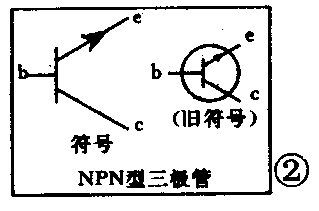

普通晶体三极管按内部极性来分有PNP型和NPN型两种；如按制造材料不同可分为硅管和锗管；如按封装材料不同又分为金属管、塑封管等，因此，三极管分类方法有多种，但在电路图中只用两种符号分别表示：凡是PNP型管（不论锗管还是硅管）均用图1所示符号表示；凡是NPN型管（不论锗管还是硅管）均用图2所示符号表示。电路图中三极管符号旁边都标出管子的型号，如3AX31，3AG1等。通过这些型号以及查有关资料，才能得知这个三极管的具体参数。

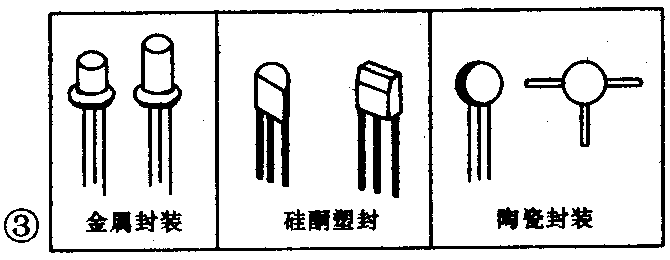

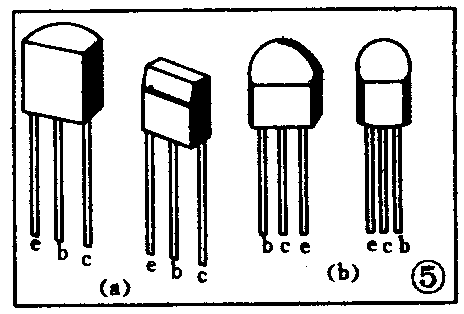

晶体管按最大集电极允许耗散功率（P\(_{CM}\)）的大小，可分为小功率晶体管（PCM在300毫瓦以下）；中功率晶体管（P\(_{CM}\)大于300毫瓦但小于1瓦）及大功率晶体管（PCM大于1瓦）。小功率晶体管外形目前常见的如图3所示，其金属壳封装的管脚排列位置如图4所示，硅酮塑封小功率三极管的管脚排列位置，以标记面（平面或倒角平面）对着自己看，如图5所示，其中按（a）所示位置排列有3DG6、3DG201、202、204、205，3CG15，3DX201,202，3CX201,202等，进口管子2SC1473NC，2SC1573A，2SA683NC，2SC53BNP，2SA6359等按（b）所示排列，2SA628A等按（c）所示排列。

按照国家标准，国产普通晶体三极管型号由五个部分组成，详见第40页表1。

例如3AG1C为PNP型锗高频小功率三极管，3DG6A为NPN型硅高频小功率三极管。

日本各公司生产的普通晶体管的命名方法与我国不同，它也有五个部分组成，详见40页表2。

例如，2SA561为PNP型高频管，用在电视频道开关电路，可用国产3CG21C代用，2SC383为NPN型高频管，用在电视通道中放，可用国产3DG4C代用。

目前国内市场上还有日电公司产JE9000系列中、小功率三极管，其中9011、9013、9014、9016、9018为硅NPN型三极管，9012、9015为硅PNP型三极管，而9012与9013（I\(_{CM}\)0.5A，BVCEO20V，P\(_{CM}\)0.6W）及9014与9015（ICM0.1A，BV\(_{CEO}\)45V，PCM≥0.45W）可配对组成互补放大管。

（一）找出基极及判断管子极性

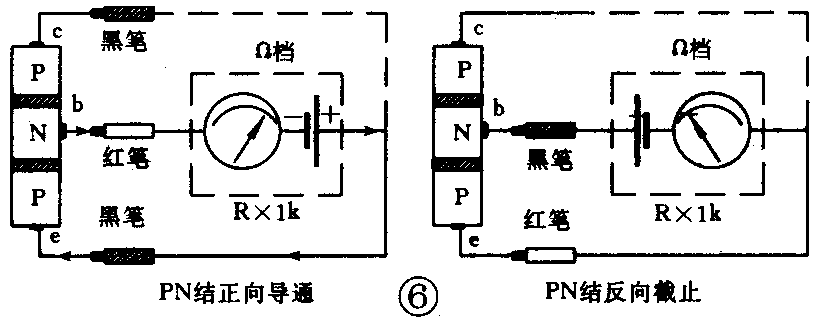

这里我们先做个实验。找一个已知管脚排列的三极管，当我们用万用表的电阻档（R×1k档或R×100档），红表笔（电池负极）接基极、用黑表笔（电池正极）接发射极或集电极时（如图6所示），由于发射结或集电结均为正向导通状态，因此表针摆动较大，指示电阻值均较小；反之，若对调万用表笔，用黑表笔按基极，用红表笔接发射极或集电极时，由于发射结或集电结均为反向截止状态，因此表针不摆动或摆动很小，指示电阻值均很大。这就给我们揭示了一个找出PNP型三极管基极的方法，即先假定三只管脚中的任意一只管脚为PNP型三极管的基极，用以上的方法进行测试，如果完全相符，则假定的那只管脚就是基极，此管为PNP型管子。如果两次结果只有一次相同，则说明假定的那只管脚不是基极，另行选一只管脚再测，只要是PNP型管子，最多假定到第三次必然找到基极。

同理，对于NPN型三极管，当黑表笔接基极而红表笔接发射极或集电极时均为正向导通状态；当红表笔按基极而黑表笔接发射板或集电极时均为反向截止状态，测试结果刚好和PNP型管相反，从而区别了这两种不同极性的管子。

（二）估测β值，找出发射极和集电极

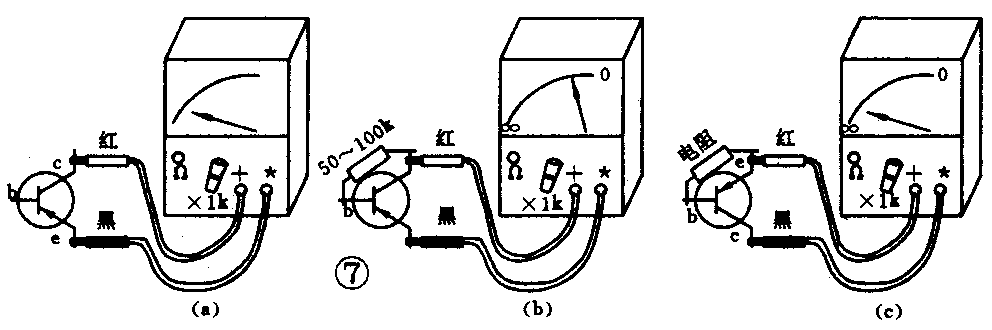

用上述方法已找出基极和判断了极性，如果是PNP管，即可任意假定一个电极为发射极，另一极为集电极，经图7（b）、7（c）两次测试对比，表针摆动较大（电阻小）的一次假定为正确的。此时可得知与红笔相连的为集电极，另一极为发射极。图7（b）电路中的50～100kΩ电阻也可以用潮湿的手指代替，即以潮湿的姆指和食指捏住基极和集电极，同样可以看到表针摆动。

对NPN型三极管，测试方法是相同的，只是表笔接法和测PNP管时刚好相反，即红表笔接发射极，黑表笔接集电极，这时放大系数较大。

近年来生产的万用表大多有测试小功率三极管h\(_{FE}\)即β-的档位，使用时要先用以上方法将管子的基极测出，并且测出管子是PNP型还是NPN型，然后按万用表说明书先在规定的一个电阻档调好0Ω，再转到hFE档，将管子的基极插入基极孔，其余两极分别插入发射极孔及集电极孔，此时直接由h\(_{FE}\)标尺读出放大系数，对调假定的发射极与集电极，再测一次hFE值，数值较大的一次为正确，从而测定出e、c极。

（三）区分硅管还是锗管

由于锗管穿透电流I\(_{ceo}\)比硅管大很多，可以作为一种区分标准，此外在测试基极时，也可以根据两种管子的PN结正、反向电阻不同加以区别。当用万用表R×1k档测试时，硅管PN结的正向电阻约3～10千欧，反向电阻大于500千欧；锗管PN结的正向电阻约500～2000欧，反向电阻大于100千欧。由于使用不同的万用表测试结果也不同，读者不妨用自己的万用表测试几只已知的锗管及硅管的正、反向电阻值，作为今后判断未知管子时的依据。倘若测试结果偏离甚远，就可以认为管子是坏的，例如极间击穿则正反向电阻均为零，若烧断则均为无限大。(张宝平)
