印刷电路板是电子制作的基础部件，其设计是否合理，直接关系到电子制作的质量，甚至关系到电子制作的成败。本文想和初学者交流设计印刷电路板的经验。
一、设计印刷电路板的一般原则
印刷电路板是依据电原理图设计的，不同的电路对印刷电路板有不同的要求，每个设计者也会有各自不同的考虑，但以下一般原则是设计中必须遵循的：
①输入端与输出端的元器件应尽量远离，输入端与输出端的信号线不可靠近，更不可平行；多级电路应按信号流程逐级排列，不可互相交叉混合，以免引起有害耦合和互相干扰。
②不相耦合的线圈、变压器等应互相远离，并使其磁路互相垂直，以避免产生有害的磁耦合。

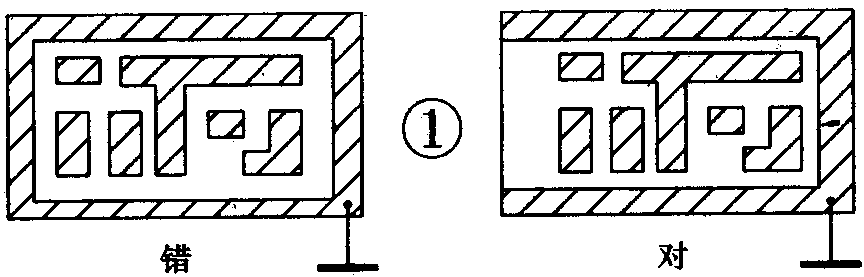

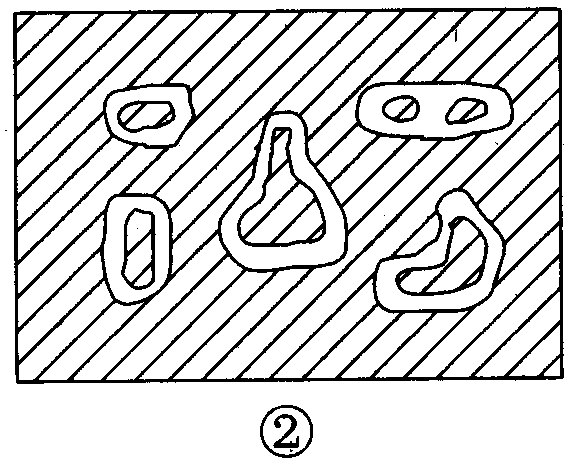

④高频电路中元器件之间的连线应尽量短，以减小分布参数对高频电路的影响。
⑤线条宽度和线条间距，应尽量大些，以保证电气要求和足够的机械强度，在业余小制作中，一般应使线条宽度和线条间距分别大于1毫米。
二、设计中的注意事项
除了以上原则必须遵循外，为提高设计质量，还应注意以下几点：
①外壳不绝缘的元器件之间应有适当距离，不可靠得太近，以免相碰造成短路。
②在两条可能引起互相干扰而又无法远离的信号线之间，可以设置一条地线或电源线（对交流等效于地），利用地线的隔离作用提高电路工作稳定度。
③电路板上各元器件应均匀、整齐排列，同时考虑到安装、焊接、更换的方便。
④电位器、可变电容器、开关、插孔等与机外有联系的元器件的布局，应与机壳上的相应位置一致；机内可调元件的布局，应考虑调节的方便。
⑤设计时，应同时考虑印刷电路板的固定问题，留出固定螺钉孔。
三、设计举例

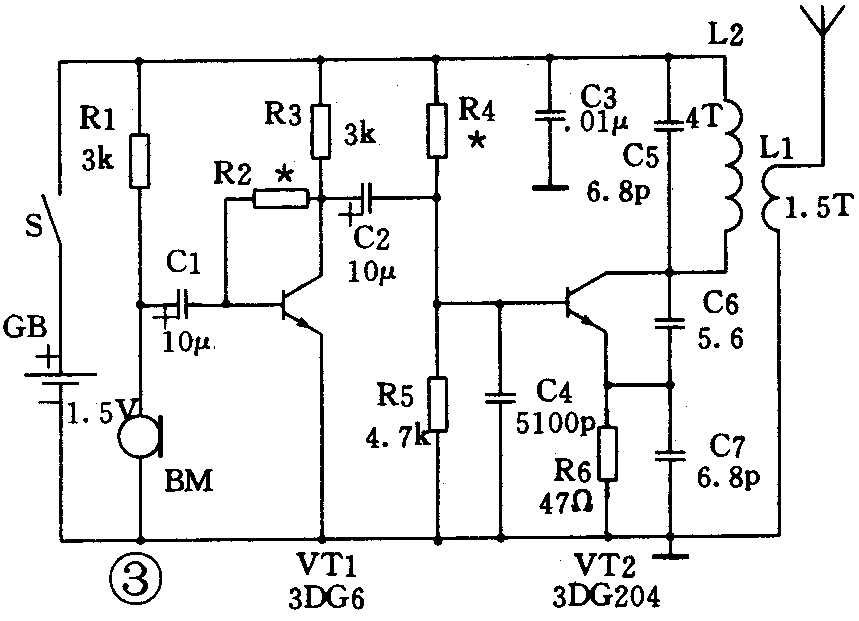

现以图3所示调频无线话筒为例，介绍印刷电路板具体设计步骤：
①确定印刷电路板的形状和尺寸。主要是根据机壳及主要元器件来确定，形状一般为长方形，也有正方形或多边形的，尺寸不宜过小。
②初步确定各元器件的位置。图3电路为两级，第一级（VT1）是音频放大级，第二级（VT2）是高频振荡兼调制级。取从左至右的信号流程方向（也可取其它方向），左半部分安排第一级，右半部分安排第二级。然后依次将各元器件在电路板上的位置初步画下来如图4（a）所示，可按照电原理图中的相对位置来画。同时确定电路板安装固定孔。
③画草图。按照电原理图，画出各元器件之间的连接线见图4（b）。线与线不能交叉，如遇交叉必须设法绕行，并适当调整有关元器件的相对位置，这一步工作最关键。有些复杂电路往往要反复几次调整元器件位置才能完成。
④画正式印刷电路板图。在草图的基础上，将接点处扩大，一般接点处直径应大于2mm，以保证焊接质量和机械强度。然后将各元器件接点之间的连线加粗并适当调整变形，使线条走向和布局整齐、匀称。如C3上端接电源（＋），下端接地（－），从图4b可看到C3与C2互相交叉，由于C3位于C2下方，因此必须使电源线向下延伸，以便C3连接。由于采用刀刻法，因此接点与线条均不采用弧线。完成的印刷电路板图见图4（c）。
⑤校核。将各元器件符号绘入印刷电路板图中的相应位置图4（d），对照电原理图进行校核无误后，印刷电路板设计即完成。(文江)
