问：一台佳丽牌彩色电视机电源过载保护电路中的可控硅Q816损坏了，其型号为SFOR3D42，这种型号的可控硅在市场上较难买到，能否用其它型号的可控硅或三极管代换？
答：可选用市面上较常见的塑封小功率可控硅直接代换，其耐压选用250V，电流选用1A。如果找不到这种规格的可控硅，也可用一只高反压中功率三极管应急代用，如用3DA87C、3DA150C等，其效果也不错。代换时将三极管的基极接原可控硅的控制极G，发射极接阴极C，集电极接阳极A即可。（邱慧远）
问：一台长虹CJK51A型彩色电视机，开机后电源不启动，偶尔能起动，但不过半小时电源又自动关闭，不知如何修复？（黑龙江 石河问）
答：这种现象是由于机内高压过高引起X射线保护电路动作所致，因此，故障部位在电源稳压调整部分。一般高压升高是＋B端电压升高所致，开机瞬间看＋B端电压是否为110V（有时可能达到125V），如果高于110V，调R811看能否达到正常值，若调整无效，再做如下检测：测R812（2.2kΩ）、R809（56kΩ）、D807（稳压管）是否正常，检查误差放大管Q803及其工作状态是否正常，如果上述元器件都完好，可将R812换成3kΩ左右，然后微调R811，使＋B端电压为110V即可。（聂元铭）
问：一台CONICT－7701型14英寸彩电收不到VH频道电视节目，检查频道预选器有关元器件，未发现异常，怀疑调谐器（型号为UVE7-C51F）有问题，但用新品替换后，故障仍然存在，请问故障发生在何处？怎样检查？
答：根据上述情况分析，问题很可能出在调谐器外围电路中与VH频道有关的Q103及 D101等元器件上。分析该机电路原理可知，当频道选择开关置于VH时，Q103导通，调谐器3脚电压BH=12V，同时D101导通为Q102提供基极电流，从而Q102导通。调谐器6脚电压BL=12V，因此可通过测量BH、BL电压是否正常迅速判断故障所在部位。若BH=12V，BL=0V，则一定是D101开路所致，可更换试之；若BL=12V，BH=0V，则是由于Q103、R108或C102有问题，但这种情况可收到VL频道节目。顺便指出，若D101短路，不管频道选择开关置于VH还是VL，Q102和Q103两管均同时导通，调谐器BL=BH=12V，则只能收到VH频道节目，而不能收看VL频道节目。（张文华）
问：一台北京牌839－1型彩色电视机，伴音集成电路AN3409损坏，现有一块国产D7176，不知能否代换？
答：AN3409是松下公司产品，其内部包括伴音中频放大、检波、音频放大及电子衰减器等电路。国产D7176集成电路的内部功能、插脚排列与其相似，可以代换。代换时需作如下改动：将原集成电路4、6脚外接的音量控制电位器调转方向，即将电位器的中心抽头（原接4脚）改接到6脚，再将8脚和14脚之间跨接的电容器由原来的10μF改换成0.33μF，电路即能正常工作。（王文彬）
问：西德沙巴20英寸彩色电视机中有一块集成电路在电路图中标出的型号是HA11489，而集成电路上标的型号是BU4606B，我通过邮购买到一块HA11489型集成电路，发现买到的HA11489的引脚为42脚，而BU4606B引脚为40脚，请问能否用HA11489来代换BU4606B？(西德 陈尚应)
答：HA11489与BU4606B同是视频放大集成电路，虽然它们的引脚数不一样，但两者的内部功能基本相同。所以，可以用HA11489集成块来代换BU4606B。正如你所述，沙巴彩电原理图中的1V19集成块的标注型号为HA11489，实际电路中使用的却是BU4606B，但该机的印制线路板则完全是按HA11489集成块的连接方式设计的，即印制线路板上也有42只插脚孔的位置，原机在使用BU4606B集成块时，只使用了其中的②～。所以，用HA11489代换BU4606B时，只要焊下损坏的集成块，直接将HA11489插入印板的42只插脚孔内，焊好即可，外围元件均可不动。（孙余凯）
问：用一台日立VT－M747E型录像机和一台日立CPT2177SF／DU型直角平面彩电连接后重放NTSC制节目带，结果图像变扁，屏幕上、下出现无图像水平黑条，而其余皆正常。如何检修这种故障？（上海 韦金玉等）
答：日立CPT2177型彩电内置PAL60线路，可与M747E录像机配合，全画面重放NTSC制像带。出现上述故障，一般是彩电内的全画面补偿电路有问题。该电路由Q1105和Q6011等组成（请参见随机电路图）。当彩电被调至“PAL60档”时，微处理器IC1101⑥脚输出信号通过Q1105使Q6011导通，因而R629并接在场幅电位器R623上，使场幅增大，这就补偿了放NTSC带时的场辐压缩，使重放画面完整。检修时应重点查Q6011电路，一般以Q6011不良和R629失调的可能性为大。若图像压缩较小，通常只要微调R629便可解决。（元沅）
问：一只MF72型万用表，不慎在Ω×10档测交流电压而烧坏熔丝。更换熔丝后，并将档位拨至AC250V，测交流电压正常。但再次测量，表针就不动。除交流电压档外，其它档均正常。请问是何原因？如何修复？（陕西 马志明）
答：除交流档有问题外，其余各档均正常，这说明故障点在转换开关的交流部位，即固定触片（长条弧形铜片）与活动触片（随档位旋钮一起转动）之间接触不良。由于该表四档交流电压的降压电阻是分两路接入直流电压的不同点，故不可能两路同时开路。
产生上述接触不良的原因，可能由于在Ω档测交流电压时在活动片上通过较大的电流，使它过热退火软化，而造成与交流档的固定触片不接触。检修方法：打开表壳，仔细检查活动触片的接触情况，必要时可松开紧固螺母，取出触片进行调整或修配，使两者接触良好即可。（徐英豪）
问：一台广东产爱特牌收录机录音放音都正常，但收音完全无声。经查发现集成电路BA4220电源脚对地电压仅3V左右，而顺此检查电源电路输出电压却正常（6V左右）。后又检查BA4220外围元件，结果也没发现问题。这是否说明BA4220已坏？如何进一步检查？
答：BA4220是调幅／调频中放集成电路。它内含调幅中放、检波和调频中放、解调、AFT电路以及稳压、电平指示等电路。供电电源正常而BA4220电源脚（脚）电压太低，一般是供电回路或BA4220本身不良所致。可以先查供电回路中的退耦电阻和电容是否损坏。若正常，且脚相关的印制线路也无明显漏电现象，便可判定BA4220脚内电路已损坏，通常需换新件方能排除故障。（申薇）
问：我用组合音响录制电视伴音时，采用如图1所示电路分压，但录制出来的声音总是一边声道很大，一边声道极小。不知何故？应如何连接？（甘肃 刘文周）
答：由于录音机中的输入插孔有一线接地，如按你所说连接电路，实际上已经把R2上的信号短路了，致使该声道不能录制音频信号（微弱的声音是另一声道串入的）。
如果按图1中虚线所接，即将两声道的地线同时接在R1和R2交点上，另两端分别接两信号输入线上。这样两声道的信号相位正好相反，使录制出的声音会产生较大的失真。

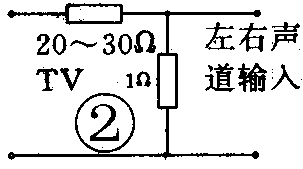

比较正确的连接方法如图2所示。由于电视伴音目前尚不存在立体声，所以完全可以将两声道的输入线连在一起同时输入信号。（王文彬）
问：一台卡拉OK伴唱机中的斗链器件MN3007和MN3101损坏，是否可用MN3207和MN3102代用，代用时应注意什么？（徐州 司徒伟明）
答：MN3207和MN3102可以代换MN3007和MN3101，但在代换时应对电路稍加改动：
（1） MN3007和MN3101是PMOS型集成电路，工作电压是-15V。MN3207和MN3102是CMOS集成电路，工作电压为＋5V。因此，用MN3207更换MN3007后，应将MN3207的①脚接地，而将⑤脚接＋5V电源．将MN3102插入原MN3101的位置后，也应将电源电压改为＋5V。
（2）将MN3102的⑦脚铜箔所接的电阻（720k）拔掉，换上短路线。
（3）更换后应重新调整MN3207⑧、⑨脚外接的微调电阻，使微调电阻中点输出的干扰为最小。（宋勇梁）
问：一台三洋M－7700K型立体声收录机，更换磁头后，发现整机的静噪声较大，放出的音量较小，交流声却较大，音质失真且没有一点立体感。经检查有关电路，甚至更换了整个前置放大电路，也未能使故障排除。请问这是怎么回事，如何解决？（安徽巢湖 许家文）

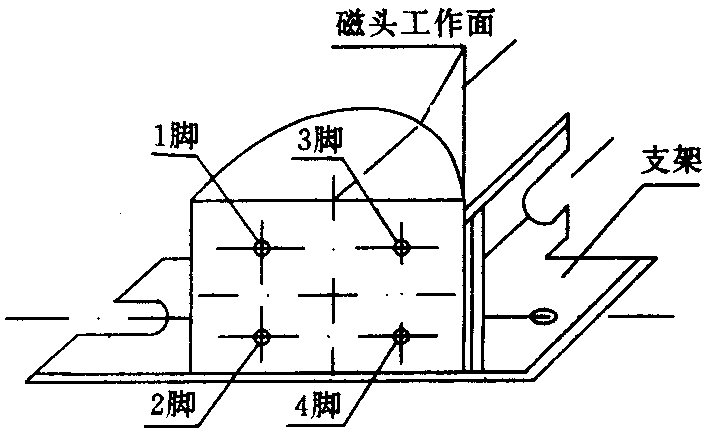

答：所述故障现象很可能是新换的磁头引出脚位与原磁头不同造成的。通常，大多数的磁头引出脚都是按常规形式封装的，即上一组为一个声道（附图中的①、③脚）；下一组为另一声道（附图中②、④脚）。但也有少数磁头引出脚是左、右分别各为一组的（即附图中的①、②脚为一个声道，③、④脚为另一声道）。遇到这种引出脚形式的磁头，如仍按常规接法，将磁头装回原处，就会出现所述现象。对于这种现象，在电路上检查是查不出故障的，只有将磁头引出脚的连接方式改过来，故障才能排除。（孙余凯）
