一台日立PAF—820型套缸全自动洗衣机电机的线圈烧毁，电机上的塑料引出式插座也已熔化。由于这种原装电机不容易买到，曾用其它型号的电机代用，但洗衣效果很不理想，因此我把这只烧毁的电机线圈拆下来重新绕制，解决了问题。绕制方法如下：
1．用十字起子卸下电机上的4只紧固螺钉、螺母、弹簧垫、平垫、塑料引出式插座，用木锤敲下电机上下端盖后取出定子。
2. 用1000W的电吹风机或喷灯加热定子线圈，使绕组的铜线和绝缘漆软化或烧尽。剔掉槽内的24根槽楔，用尖嘴钳拉出各个槽内的线圈。
3. 用什锦锉、铲刀、钢丝刷等工具除掉定子表面和槽内的杂物。清理干净后把定子铁芯放入柴油中，用毛刷刷洗干净定子铁芯。

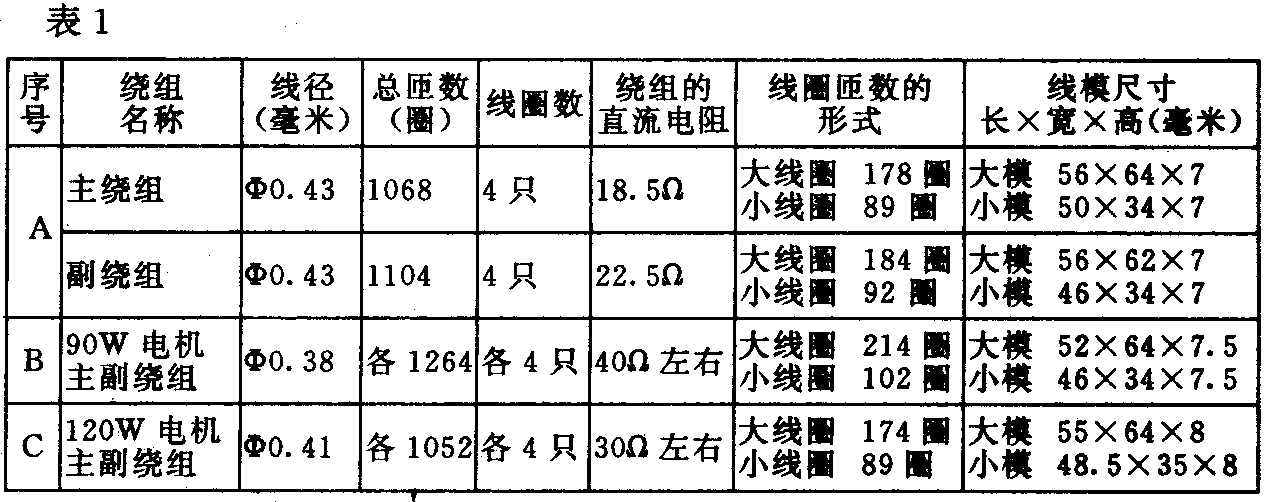

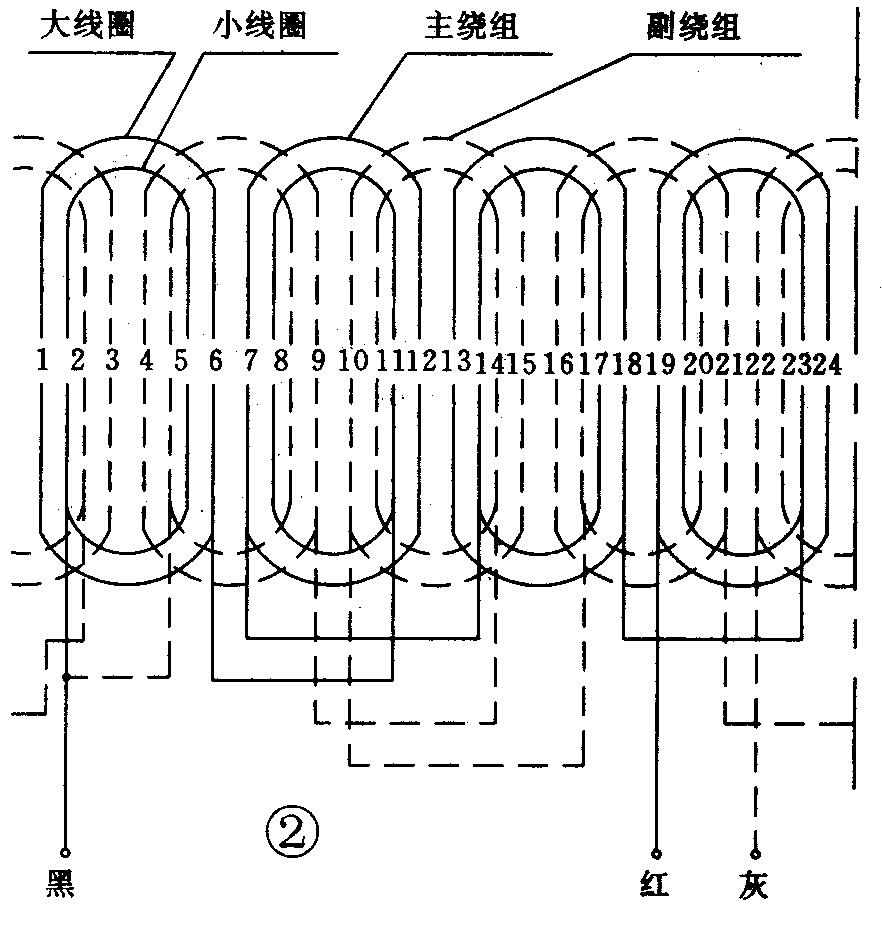

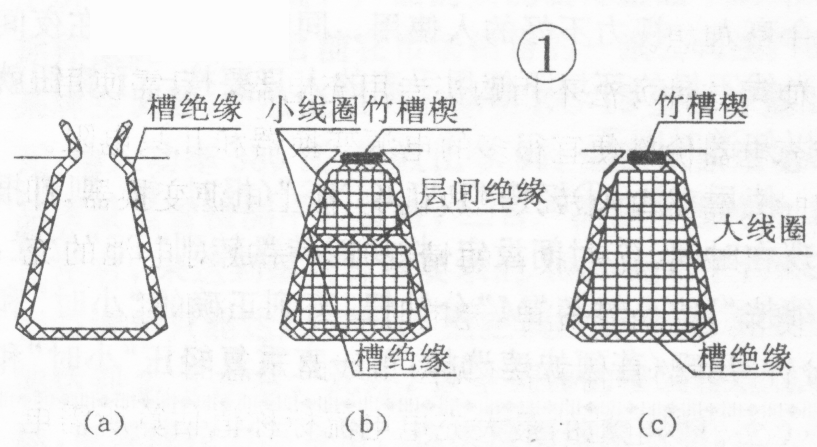

4．用QZ—1型高强度漆包线按表1（A）中的数据制好主副线圈各4只，每只线圈由大小线圈联体组成，头和尾引出线要留有120毫米长的余量。在定子铁芯24槽内放好0.2毫米厚的聚脂薄膜青壳复合纸，以作绝缘，见图1（a）。按图2将主副线圈分别导入24个槽中，主绕组的（4大和4小）线圈应放置在外部，大线圈一个边入一槽，小线圈两个边入一槽，两个边入一槽的小线圈之间应垫上一张0.2毫米厚、14×55毫米的青壳纸，见图1（b），以作层间绝缘。在线圈全部入槽后再插入竹槽楔，见图1（b）和（c）。在端部上的主副线圈之间应插入0.2毫米厚的青壳复合纸，以作相间绝缘。
5. 把定子线圈引出头分别剪至90毫米长，在端尖10毫米处刮掉绝缘漆，露出裸铜后套入ф1×80毫米长的玻璃纤维管，然后按图2头接尾的方式分别将主、副线圈连接好，线圈的接头处应绞成麻花状后上锡，焊牢，把玻璃纤维套管推入焊接处。
6．将万用表选在R×1Ω档，测量定子线圈的主绕组直流电阻应在18.5Ω左右，测量定子线圈的副绕组直流电阻应为22.5Ω左右。阻值无误后，用木锤对定子线圈端部进行整形至端部的线圈放入转子时，以不碰转子外圆及不碰电机上下端盖内壁为好，再用ф0.8毫米的丝线捆扎好整个线圈端部。
7．用500伏兆欧表测量主副绕组的四根引出线与铁芯之间的绝缘电阻应大于10MΩ，测量主、副绕组之间的绝缘电阻应大于2MΩ，给主、副绕组的4根引出线与铁芯之间加50赫兹、1分钟、1875伏的试验电压，应不出现击穿或闪络。

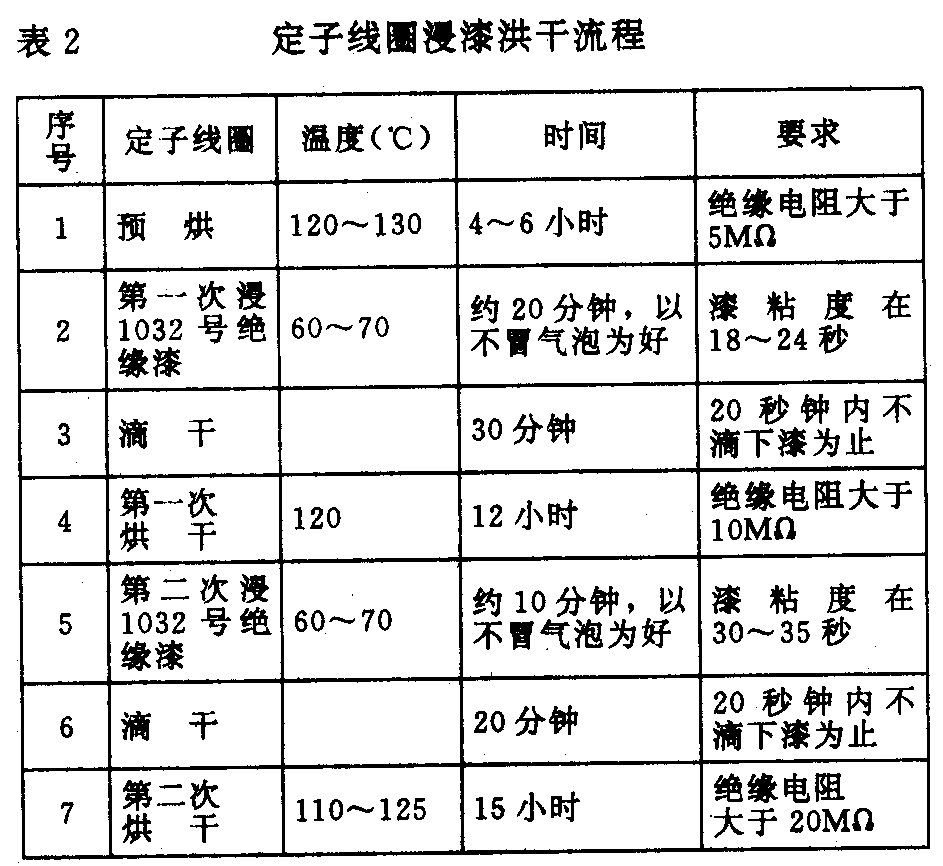

8．校图2再一次检查定子线圈接线后，进行漫漆处理，定子线圈漫漆处理的过程见表2。浸漆处理的目的是增加线圈的强度和提高电机的绝缘防潮性能。
9．由于原电机上的塑料插座已熔化不能再用，因此电机定子引出线只能采用导线引出式。其方法是：①把定子的主、副线圈4根引出线剪至60毫米长，将端头15毫米处刮去绝缘漆套入玻璃纤维管；②取长500毫米，导线截面大于0.5平方毫米的黑、红、灰塑料导线各一根，将端头刮去塑料皮后，套入ф3×60毫米长的玻璃纤维套管；③按图2将黑线接在主、副绕组线（2、5槽）的引出头上，红线接在主绕组线（19槽）引出头上，灰线接在副绕组线（22槽）引出头上。接头处绞成麻花状后上锡，再把玻璃纤维管套好；④用ф0.8毫米丝线把黑、红、灰引出线根部和套管处捆扎牢后，固定在定子线圈的端部上，并将黑、红、灰引出线套上ф5×300毫米长的玻璃纤维管，以防装配电机时划破引出线。

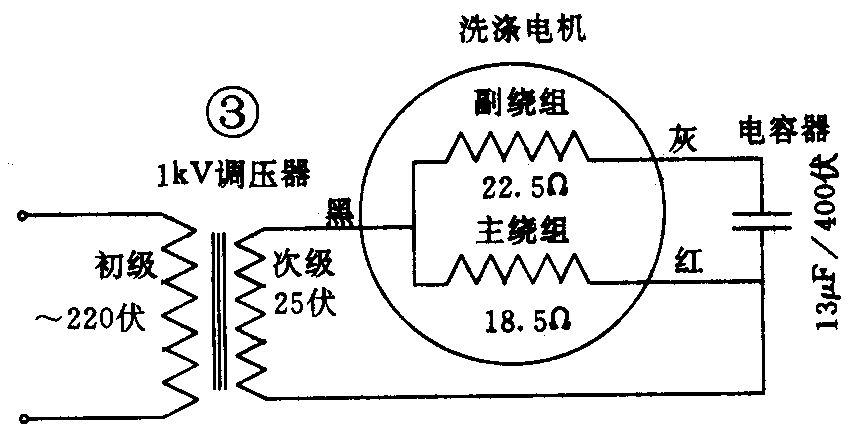

10．定子线圈修复后，把拆卸下来的电机零部件重新装配好，引出线应从下端盖上的半圆止口中引出。装好后的电机轴运转应灵活自如。然后按图3接线，电机加25伏的交流试验电压，转子空载时应能起动和运转。
国产单、双缸洗衣机用90W和120W洗涤电机的线圈绕制数据见表1（B）和（C），修复的方法同上。表1（B）数据适用于90W、定子为24槽、定子内径在ф67.5—70毫米之间、厚度为28—30毫米的洗涤电机。表1（C）数据适用120W、定子为24槽、定子内径在67.5—71毫米之间、厚度在32—37.5毫米的洗涤电机。在绕制时，应注意它们的主、副绕组的线径、匝数，线圈数应是相等的，其匝比数为1。(吴忠义)
