有相当一部分彩色电视机机心，都设计了自动亮度限制（ABL）电路，它的作用是防止光栅亮度调整过亮而加以自动限制。因为光栅亮度正比于显像管的束电流，若亮度增大，必然使束电流过大，这时对人体和显像管都有损害，于是增设ABL电路进行有效限制。这部分电路如果出了问题，将会出现光栅过亮、光栅闪烁，或亮度偏暗以及自动保护停机的故障现象。现结合实例进行分析检修，以供参考。
例1 故障现象：长城JTC—471型彩电，开机时光栅特别亮，几秒钟后光栅消失。
分析检修：屏幕光栅特别亮而后消失，最大可能是自动亮度限制电路ABL出故障所致。因为该机为防止电子束电流过大而造成过载，在机内设置了ABL电路，主要由D240、D242、R241、R242等元件组成（如图1的所示）。
在电视机正常工作时，ABL对其无影响，一旦显像管阳极电流超过极限值时，A点电位下降并小于12.6V，此时D242截止，D240导通，于是Q204的基极电位随之下降，使光栅亮度降低。这样，显像管阳极电流便被限制在正常范围。若ABL电路出了故障，此时显像管的束电流就会增大，严重时损伤显像管，甚至使行输出变压器、行输出管损坏，造成无光栅。
检修时，发现行输出管损坏，换一只带阻尼的2SD869三极管。一般不能贸然开机，应查出损坏原因，但往往用电阻法很难找出故障所在，于是在行输出管集电极串入1A保险，开机重点检查ABL电路（应快速测试）A、B两点电压，测试结果A点电压随亮度增加而逐渐下降（为12.7V），而B点在亮度很大时也无变化，仍保持正常工作值13V。由此怀疑R240、D240开路，查R240无开路和阻值增大现象，线路上测得D240正反电阻均很大，焊下测试它已开路，用一只1N4001二极管代换（原型号为1S1555），电视机恢复正常。主要原因是D240开路后，不能导通起分压作用，致使ABL电路失效，从而引起束电流剧增，导致行输出管负载加重而发热损坏。
例2 故障现象：孔雀KQ47—39型彩电，图像和伴音正常，但开机一段时间后出现光栅闪烁，且行幅有时呈瞬间缩小现象。
分析检修：行幅瞬间缩小现象与行扫描电路有关，应先检查行输出电路无器件，但检查结果无异常，于是怀疑显像管束电流失控而引起高压不稳或行输出过载，据无规律的行缩特征分析判断，最大可能是ABL电路有问题。该电路的主要功能是对显像管阳极电流进行取样，以控制视频放大器的增益，继而反馈限制显像管束电流的增大，从而限制亮度。若ABL工作异常，便不能起限制作用，将会使束电流随图像内容变化，导致光栅亮度随之闪烁，而且当束电流太大时，高压过高，于是造成行缩现象。

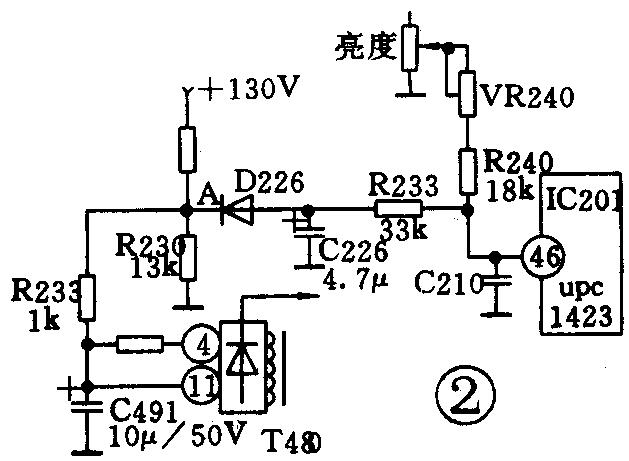

检修时，采用电流法检查，亦即用万用表1A档串入＋130V与行回扫变压器绕组①之间，开机监测行电流，发现指针在300～600mA之间抖动（正常为350mA），而且发现有时瞬间达700mA，此刻光栅出现行缩，由此判断ABL不起作用。为了进一步证实，测试如图2所示的A点电压，结果实测为26V左右（正常为9V），说明该电路中有元件损坏，最值得怀疑的是R230（13kΩ）变值增大或开路，焊下测试其阻值已达几十kΩ，用一只金属膜13kΩ电阻更换，故障排除。主要原因是R230变值增大后，使A点电位上升，导致D226一直处于截止状态，造成ABL失去控制作用。在检修此类故障时，值得注意的是，R230应用误差小的同阻值电阻更换，否则会使起控点偏移；另外，C226和C491与有关电阻构成时间常数足够大的RC电路，目的是使A点的电压变化缓慢，也不可随便用其它容量电容代换，否则可能使短时间高亮度的图像情节被限制掉，而且副亮度电位器VR240也不可随意调动。
例3 故障现象：一台三洋83P机芯彩电，开大亮度、对比度旋钮，图像仍达不到正常亮度，而且图像模糊和昏暗。
分析检修：查亮度、对比度旋钮能起调节作用，再查亮度、显像管电路均无异常，由此怀疑自动亮度限制（ABL）电路早控。ABL电路（参见图2）的起控点要求合理准确。如果起控点过高，显像管第二阳极电流必然很大，这样高压整流电路输出电流也很大，导致行输出管负载加重，高压下降，聚焦变坏，不仅影响图像质量，而且还会使ABL电路启动延迟而达不到限制亮度的目的；若起控点因元件变质而过低，则必要的亮度又会被限制掉，势必也严重影响图像质量。
由电路分析得知，A点电位的高低是起控迟、早的关键（正常为9V），而且主要由R234、R230分压调整。实测A点为7.2V左右，查R234无阻值增大现象，而且＋130V正常，由此判断C491有漏电故障。焊下用万用表R×1kΩ档测试，证实它已漏电，换一只10μF／50V电解电容，屏幕图像清晰且亮度恢复正常。这是因为C491漏电，导致A点电位降低，而造成起控点偏低，在显像管第二阳极电流还未增到预定值IN时（约为760μA），ABL就起作用，从而限制了应有亮度，于是引起上述故障，所以在检修时应切实注意这些关联元件。(刘武)
