第二讲 简单的逆变器

🏠 首页 《无线电》杂志 1992年 🔗 第1期 🔗 第30页 分类:其它 🔗 张军 🔗

逆变器是把直流电变成交流电的装置。

图1是逆变器原理框图。工作时由蓄电池供给电路直流电能使振荡器起振产生50Hz方波,由推动电路和功率级进行放大,再通过变压器将低压交流电升压至220V。

图1
图1 🔍原图 (639×348)

为了便于制作,这里选用了广东中山市达华电子厂设计制造的逆变器组件安装。这种逆变器组件有四个引出线配上合适的变压器就可以组成一个性能很好的逆变电源。

逆变器组件主要由一个推动电路UPK2436和一对大功率管组成。UPK2436是一种专门为2KW以下逆变器设计的推动电路,它的推动功率大,外围电路简单,工作电压范围宽,经验证频率稳定度较高。

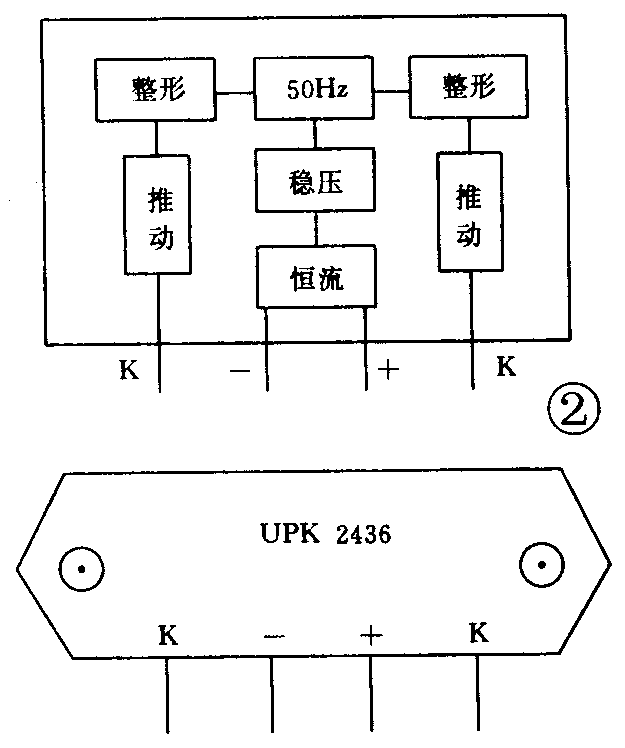

图2是UPK2436外形及内部结构框图。为了有较宽的电压使用范围,其内部设有恒流及稳压电路,电压在一定范围变化时,50Hz振荡器能稳定的工作。振荡信号经整形后加至推动级,从而在两个K端输出稳定,对称的50Hz方波。

图2
图2 🔍原图 (625×748)

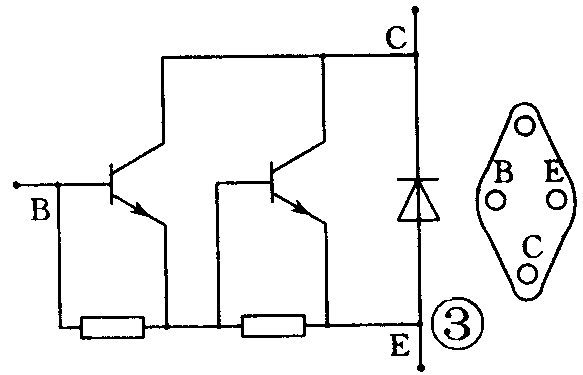

在逆变器组件中,配用不同数量的专用管,便可得到不同功率的逆变器组件。这种专用管是一种由两只三极管以及电阻、二极管组成的开关复合管,图3是专用管的内部结构和外形极性。

图3
图3 🔍原图 (583×375)

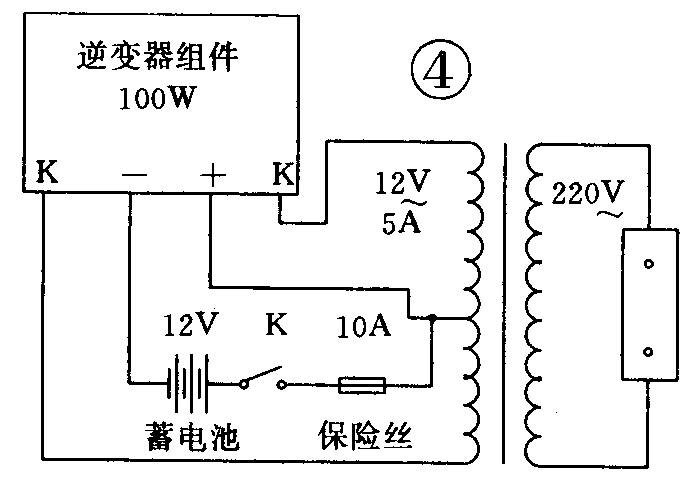

图4是利用逆变器组件安装逆变器的基本电路。这里使用的是200W逆变器组件、A档产品,使用电压为12V。逆变器组件按使用电压分A、B、C三档,分别是12V、24V、36V。

图4
图4 🔍原图 (695×477)

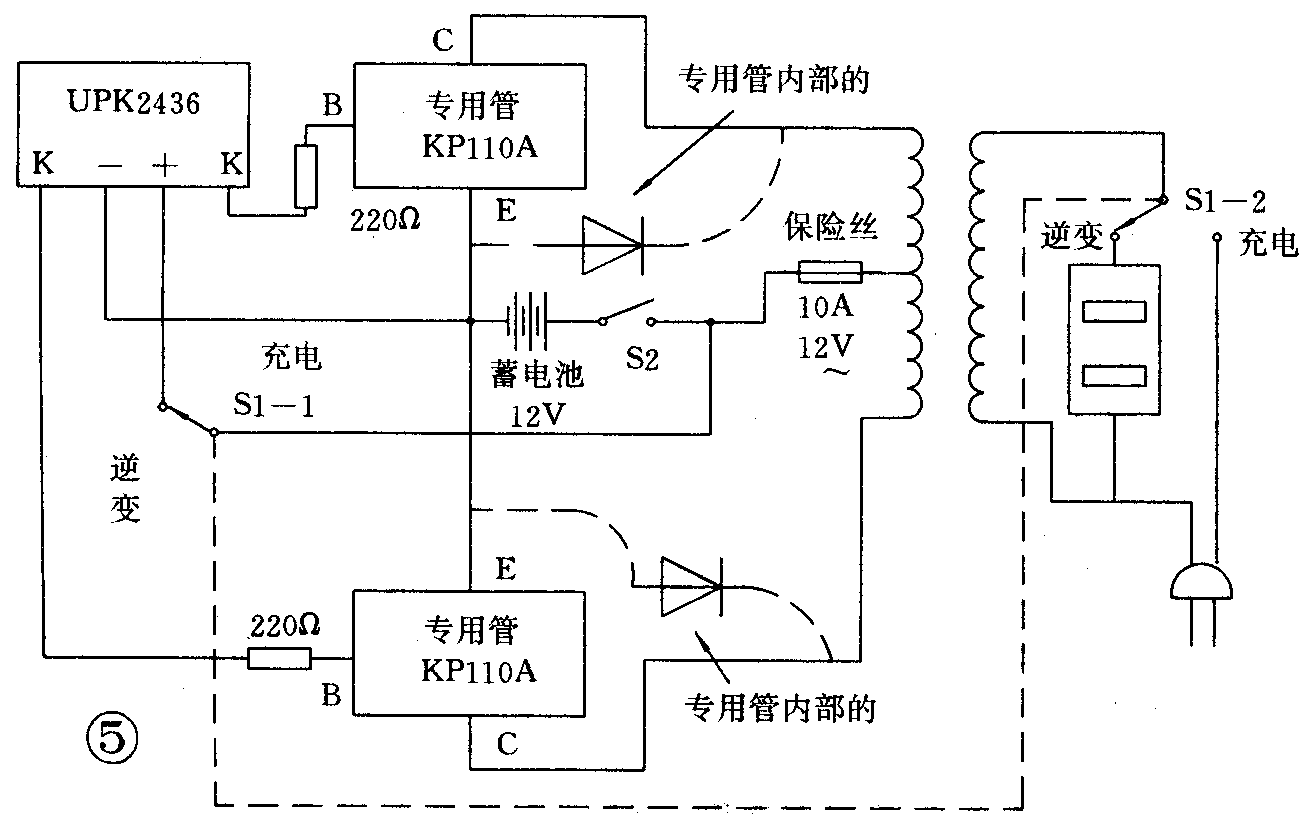

除按基本电路连接外,根据图3我们知道专用管内部均接有充电二极管(规格为5A),图5是利用逆变器组件组装的逆变充电两用机。我们可以看到所谓逆变充电两用机只是在基本电路的基础上增加了1只双刀双掷的转换开关,当开关掷于充电位置时,直流电对UPK2436停止供电,电源插头接220V交流市电,通过变压器降压,由逆变器组件上的功率管内的充电二极管组成全波整波电路对蓄电池进行充电。

图5
图5 🔍原图 (1309×834)

为了减小损耗,逆变器组件、变压器与直流电源之间的导线必须选用短而粗的铜线。(张军)
