CEC-1型中华学习机音量程控卡

（张国武 韩百信）用程序控制CEC—1型中华学习机的音量，使音量在程序控制下逐级增大（或减小），会使该机的音乐功能更加理想。

本文介绍的音量程控卡（见附图）只从主机引两条控制线，即可由程序控制音量。

该卡由功率放大器LM386，二进制可预置可逆计数器CD40193和三只门电路组成。这些元器件装在一块电路板上，固定在机内扬声器附近。

LM386作为可控增益功率放大器，当负反馈电路电阻R\(_{x}\)（R1～R4的并联值）的阻值不同时，其电压放大倍数Av则不同，A\(_{v}\)=1＋Rf／Rx

CD40193为二进制同步预置加减计数器。从CL+输入计数信号，CL-处于高电平时，作加法计数；从CL-输入计数信号， CL+处于高电平时，作减法计数。计数开始时输出状态由PE-端来预置。输入端A、B、C和D分别接成1011，在开机时，由于C1相当于交流通路而使PE-=0，计数器输出即与置数输入相同，BQ=0，二极管V2导通（V1，V3，V4截止），电阻R2接入反馈电路，音量被置为第2级，大小和不加卡时相同。电路稳定后，PE-=1，此时D4处于计数状态。当DEVSEL-负脉冲加到门路D1－3输入端时，经过D1－4把负脉冲加到计数器的CL-端，计数器减1，输出端AQ～DQ分别为1010，V2和V4导通，R2、R4并联组成R\(_{X}\)，使音量增大。

当计数器减到0000时音量开至最大，这时再送来增加音量的指令，音量保持不变（不会变成1111而使音量反而最小）。这是门电路D3的作用，D3的四个输入端和计数器4个输出端相连，在计数输出变为0000后，D3输出为0，使D1－4输出恒为1，阻止了减法脉冲的输入。

当主机送来I/OSEL-负脉冲信号，D4作加法计数，音量减小。当D4加至1111时，音量最小，此时D2输出为零，同时封锁了加法脉冲的加入，这时音量保持最小。

CEC—1型中华学习机的扩充槽上第1脚为I／OSEL-工信号，41脚为DEVSEL-信号。以7号槽口为例，当访问＄C700～＄C7FF中的任何一个地址时，1脚将产生一个低电平脉冲，可用作减（增）音量脉冲；当访问＄CF～＄CFF中任何一个地址时，41脚会产生一个低电平脉冲，该信号可用作加（减）音量脉冲。

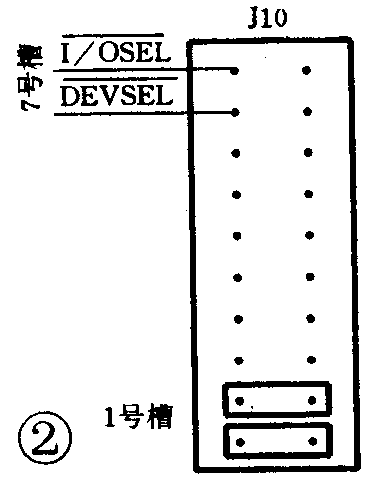

系统中扩展槽尚有1，2，4，5和7号槽没用，1号槽口一般引到扩展槽上，为不占扩展槽，可选用2，4，5或7号槽口信号。我们还以7号槽为例，在主机板右侧有一排插座，标号为J1，在插座远离机壳的一排10个引线上，分别为1，2，4，5，7的I/OSEL-信号和DEVSEL-信号。一般1号槽口信号已被短接帽连接，另一端两个即为7号槽口的I/OSEL-和DEVSEL-信号（见图2）。引出接到程控卡上即可。程控卡的各元器件装在一块电路板上，固定在机内扬声器附近。

要使音量增大，可使用PEEK（－14400），反复使用15次可使音量达到最大。

要使音量减小，可使用PEEK（－16130）。

运行下列程序，可听到音量的变化，在提供给MUSIC的音阶数据中，大于255的其中包含增大音量的指令，小于255的则包含减小音量的指令。
