问：一台东芝182E5C彩色电视机，光栅上部有约10cm宽的回扫线，下边有点状亮线，应如何修理？（安徽 石效亮问）
答：这种现象是场扫描逆程时间变长、线性变差所致。在扫描正程是由低压43V供电，逆程是由111V供电，出现故障应重点检查场输出级各工作电压是否正常，电源切换管D307是否完好，另外，再检查一下C312（10μF／35V）、C313（4.7μF／160V）是否开路或失效。（聂元铭）
问：一台爱浪牌VH－3C型录像机，放像时磁鼓不转，且自动卸载。经检修是磁鼓伺服电路的集成电路AN6350损坏，该集成电路在市场上较难买到，不知能否用其它集成电路代换？
答：AN6344的外型尺寸、引脚排列及内部功能均与AN6350基本相同，因此，两者可直接代换。（文彬）
问：一台福日牌HFC－450G型彩电，电源保险丝熔断，经查发现+108V滤波电容C909击穿，换上新电容开机后，马上听到该电容内部发现“叭叭”的连续放电声，请问如何检修？
答：根据上述现象分析，很可能是开关稳压电源中由CP901、Q902和Q903组成的反馈网络出现问题，因为该网络起电压取样、误差放大和脉宽调制作用，控制开关管Q901的基极电流使输出电压稳定，其中有一个器件出现问题，就会造成Q901基极失控，集电极电流增大，导致+108V电压迅速升高至200V以上，而C909耐压只有160V，内部极间绝缘将被击穿，从而产生放电声。遇此故障应立即关机检查，常见的是Q902或Q903损坏。另外还应着重检查一下由R729、Q704等组成的保护电路，因为输出电压过高时保护电路未起保护作用。（张文华）
问：一台东芝219D5C型直角平面彩电，在收看节目时图像不时发生垂直跳动现象，调场同步钮不能解决问题。检修时想测量一下集成电路IC501（TA7699AP）的场扫描电路引脚电压，结果万用表笔一碰触，场马上停振，出现水平一条光。这说明什么问题，如何检修此种故障？（江苏 张宝雷等）
答：是TA7699AP的场定时元件端，外接定时电容C306和场频电位器R351等。由于R351等的阻值很大（几百kΩ），而一般万用表直压档内阻较小，测量时等于在R351等上并接小电阻，所以导致场停振。正确的方法是用高阻电压表或20kΩ内阻万用表10V档（最好25V档以上）测量。电压为2.8V左右。若实测值随图像跳动而波动，说明故障在电路，应查C306及印制线路是否不稳定漏电。若外电路无问题，则表明故障在内电路，应换IC501。（兰德）
问：一台飞利浦CT0－93型的彩电幅度不足，约占荧光屏的3／4，图像失真。经测量发现场输出集成块TDA356lAQ在工作时第⑧脚对地电压只有4.5V，其他管脚的均正常。
新换一个同型号的集成块，荧光屏上却出现一条水平亮线，测各脚对地电压①、②、③、④脚，均为0V，⑤脚为4V，⑥脚为23V，⑧脚为0V，⑨脚为25V，但新购的集成块与原装的集成块有直流电阻值均相符，不知是何原因？（广东 始兴县 杜玉光）
答：只是⑧脚电压偏低不能以此作为判断TDA3561AQ损坏的依据，此时应查R3400、C2400，若正常可查线性校正电路C2407、R3407、R3406、输出耦合电容C2421、负反馈电阻R3421，若仍无效，可查场中心开关SK9、R3419，同时调节场幅电位器R3401、R3409。另外场锯齿波发生器集成电路IC7875、TDA2577A②、①脚的外围元件变值也将会影响场幅及场线性。
从换新集成块后的现象及根据所测电压数据来看，很可能①③脚与②④脚有焊接不良，导致短路使①、③脚电压为0V，如确无短路现象，根据⑤脚的电压与正常的13.5V电压相差很大，可断定新换集成块内部的OTL放大器已击穿损坏。
至于用万用表所测集成块各直流电阻的方法，这只是在低电压情况下（或说是静态）的粗测，不能作确切的判断，加上正常工作电压后集成块内的元件还可能会出现被击穿的情况。（汤文贵）
问：一台红梅WJD27－1型黑白电视机，每次开机后，图像就上下跳动，过十几分钟后图像才逐渐稳定，不知何故？
答：这种现象属于场不同步，是由于接收的场同步信号与电视机的场振荡频率在相位和频率上不一致所造成的。其故障范围多发生在同步分离和场振荡电路，从现象分析是有关非线性元件的温度特性差，最常见的原因是同步信号耦合电容4C3（1μF，16V）漏电，而使同步信号在相位上发生畸变，造成发送的场同步信号不能控制电视机的场振荡频率与其同频同相，这就出现图像上下跳动。另一个原因是场振荡管4BG2温度性能不良，而使场振荡频率不稳定。检修时应对上述元件进行代换试验，单靠量测是不准确的。（陈克军）
问：一台三洋M2429H型收录机的录放磁头损坏，拟换新件，但无法查到该磁头型号、参数，也购不到原配件，不知可否用其他易购到的磁头代换？（广州 陈郁坚）
答：三洋M2429H型收录机采用交流阻抗为2kΩ（1kHz）的高阻型单声道录放磁头。其放音频响（10kHz／315Hz）为8±3dB；录音频响（10kHz／315Hz）为-2.5±3dB；放音灵敏度为-60±2dBV（315Hz，250nWb／m）。具有相似性能的录放磁头通常还是较易购买的，如TC211EK—2D、R2372（上海永建录音器材厂产）及RM7544（成都无线电七厂产）等型号录放头均可作为该机磁头。事实上由于该机对磁头性能要求不很高，故凡是交流阻抗为2kΩ左右、安装尺寸符合要求的录放磁头均可代换原磁头。（兰德）
问：一台双卡立体声收录机上功放集成电路AN71489烧坏，有什么型号的集成电路可代换？（广州 周慧卿）
答；可直接代换的集成电路有AN7168。其外形封装和管脚位置与AN7148均完全一致，线路板不需做任何变动。
AN7168的输出功率比AN7148大。AN7168工作电压为13.2V，可输出2×5.8W的功率。AN71481作电压为9V，可输出2×2.1W的功率。因此，用AN7168代换后可提高功放块的供电电压，以提高输出功率。（宋勇梁）
问：怎样使用声像设备上的“MEMORY COUNTER”键？
答：“MEMORY COUNTER”通称记忆记数器，又称自动记忆倒带机构。主要用于记忆磁带上某个节目需要重复放音或放像，以及规定磁带上从某点起开始录音或录像。一些录像机或是高档盒式录音机上一般都没有这样的装置。
在盒式录音机或某些型号录像机上通常都采用一个带触点的磁带记数器，并有一对常开触点。当磁带走到某一需要记忆的重放起始点时，按下计数器上的复零钮，即打开记忆记数器触点电路开关，计数器上即从“000”开始计数，以后不管是录、放音还是录、放像，也不管磁带已走过多少，只要一按倒带键，磁带一过“000”位置，计数器上的触点就能闭合，微型继电器工作，切断电源，触动倒带键复位，记忆记数器自动停止，或者对磁带上以后的节目自动开始播放。如不再需要记忆记数器时，只要关掉计数器的触点电路开关即可。（梁德孚）
问：一块DT－830数字万用表，各档测试均显示紊乱不移，且不能调零，蜂鸣器和h\(_{FE}\)也无作用。请问怎样检修？（江苏 李俊）
答：因各档都不能正常工作，其故障原因可能是：（1）A／D转换器IC（ICL7106）损坏；（2）换档开关内部分触头磨损或脱开，使它与线路板上的所有固定接点均不接触。检修方法：卸去表壳取出表芯，并拔出换档开关上的拨盘，再松开并取出任一块电路板上的4个紧固螺钉后使两电路板分离，然后取出内拨盘。仔细检查此盘正、反两面所装的触头（共6个）。如有损坏应设法修复，务使它的弹性以及与线路间的接触良好，并定位正确无误，最后按原样装上并通电。如问题均依然如故，或内拨盘上所有触头均完好无损，则可能是ICL7106损坏，需更换。但也有可能是由于线路板受潮或受污染严重所致，可拆开线路板检查发现。（徐英豪）
问：我有一台国内组装的SANYO牌盒式放音机，出现无声故障。送修理部门检修，认为是集成块D4520损坏，但查不到该集成电路的电压、电阻数据而无法确定，请贵刊提供D4520的有关数据，又问该块损坏后，可用哪种型号的集成电路直接代换？

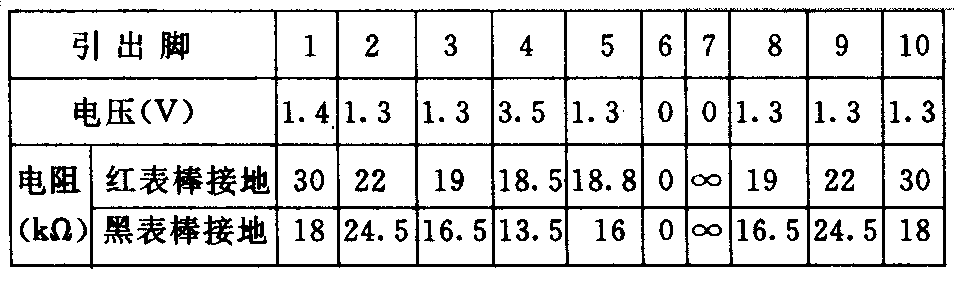

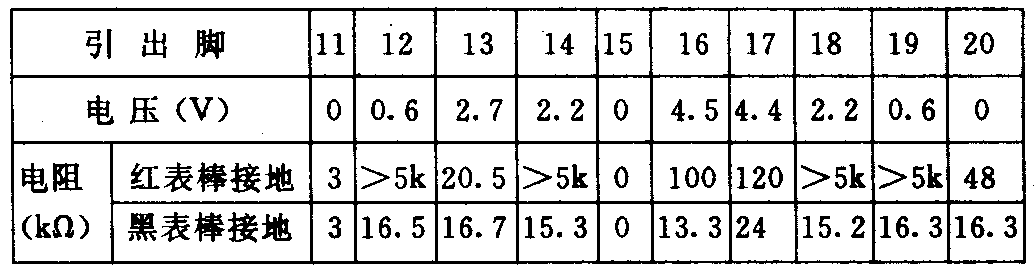

答：D4520是20脚双列直插式国产集成电路，在该机中起前置放大和功率放大作用。该机还采用4.5V直流电压供电。下表是笔者用MF107型万用表R×1kΩ档时D4520各脚实测的在路电压和在路电阻值，供维修时参考。若该块损坏，可用日本三洋公司生产的集成电路LA4520直接替换，两者性能完全相同。（张文华）
表注：①电源负极接地。
②表中>5k是指大于5000，加上单位kΩ，实际是大于5MΩ。
