（晓明 梁仲华）充油式电暖器（下称电暖器）是近年新开发的一种取暖器具，它具有结构简单、热效率高、升温快、散热面大、无明火、安全可靠、不污染环境、运行噪音低等优点，适用于家庭居室、办公室等场所的取暖和驱除潮气。
工作原理

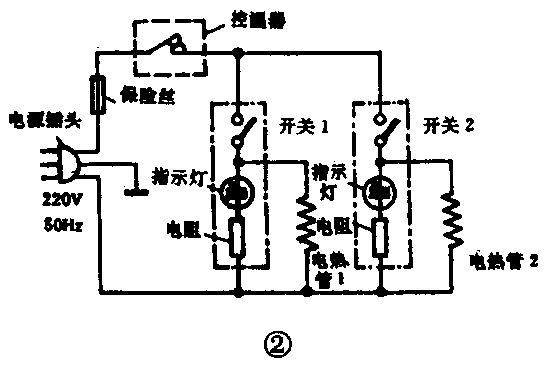

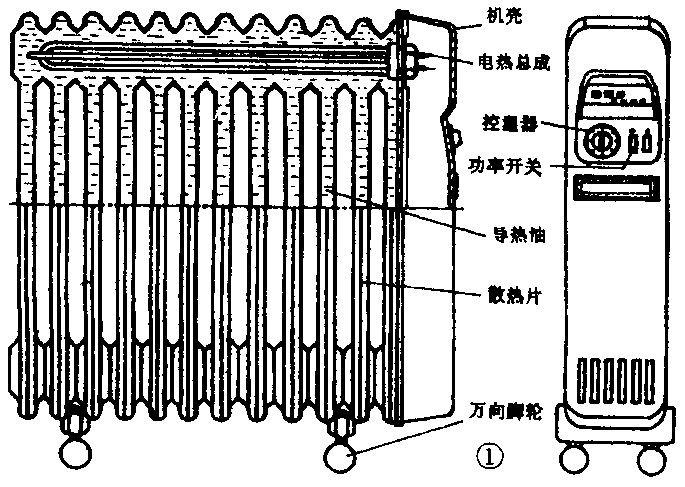

电暖器的外形结构如图1所示。这种电暖器的特点是散热片用薄钢板冲压成长槽形状，由两块铆合成一块散热片，各片相互连通，在上、下连通孔处各安装一组电热管，内注一种经特殊处理导热油作导热介质，经电热管加热通过散热片向空间扩散热量，达到取暖目的。这种导热油闪点温度较高，流动性好，不易老化，也不需要定期添加。电暖器电路原理如图2所示。使用时，机壳必须接好地线，电暖器的散热片要垂直地面放置，千万不要翻倒。加热时，为了加快升温速度，先将控温器旋钮顺时外方向旋到适当位置，并采用两组电热管进行加热，此时指示灯亮，说明电暖器处于升温状态。当达到预定温度之后，再将旋钮逆时外方向旋至适当温度刻度上，指示灯刚好熄灭，然后用低档功率进行保温。当温度低于控制温度时，控温器自行通电，恢复加热，使室内保持一定的温度。
常见故障的维修
电暖器结构比较简单，出现故障一般都能自行维修，现介绍几种常见故障及其检修方法。
不发热：电暖器不发热的原因较多。若检查供电正常，插头与插座接触良好，导线没有脱落，则故障多半是电暖器内部损坏所致。检修时，将控温器置于适当档次，先合上开关1，再合开关2，用万用表测量插头两铜脚开路。下一步用十字螺丝起子旋出机壳的紧固螺钉，再用万用表测量上下电热总成两引脚，若两者电阻均为无穷大，说明电热管烧毁了。更换两组电热总成时，先将电暖器朝天水平放置，防止导热油外溢或斜倒，同时与地面接触的散热片要垫上一些松软物品，诸如粗布料、泡沫塑料等，以防擦伤散热片。先拆下引线并与引棒断开，用板手夹住电热总成的六角头，逆时针徐徐拧出法兰（操作时不要损坏封口的橡胶密封环）。更换同规格的电热总成，故障即可排除。

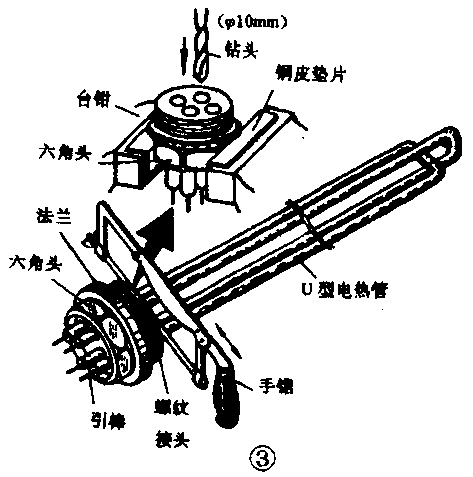

若找不到同规格的电热总成，可采用“移花接木”的方法进行修复。具体做法是：先用手据贴紧电热总成螺纹的端面将坏电热管锯掉，然后用台钳夹紧六角头，在钻床上用直径Ф10mm钻头进行扩孔，见图3。随后将封口绝缘物清理干净，找两根外径Ф10mm，其功率和长度与原规格相同的U型紫铜（不锈钢更佳）电热管（电热材料商店有售），将其插入原位孔中，锯面与电热管环形处焊牢，引棒封口处注入适量“704”硫化硅橡胶粘合剂，静止固化24小时即可进行安装。再用万用表测量电热管引棒与机壳无短路现象，即可投入正常使用。

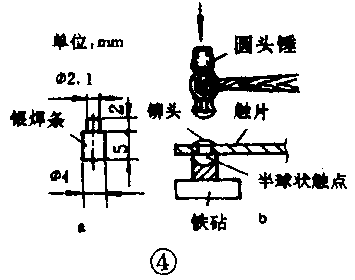

热量不足：用手接近或触摸散热片即能判别电热管是否发热，损坏了可按上述方法修复。除此之外通常是功率开关触点接触不良或严重烧蚀所致。主要原因是电暖器功率大，流过触点的电流也很大，开关使用日久会容易损坏。检修时，若开关各零件尚好，只是触点损坏，此时可拆出触片，将烧蚀触点的残骸用什锦锉平整，再用ф2mm钻头在原位置钻一个小孔。找一段银焊条按图4a加工一根胚料（也可拆用废旧交流接触器的触点代用），将细头端压入ф2mm孔中，大头端垫上铁砧，小头端用半圆头铁锤铆牢，大头端用什铜锉修磨成半球状如图4b折线所示。最后用金相砂纸擦光、擦亮后，嵌回原位，故障排除。

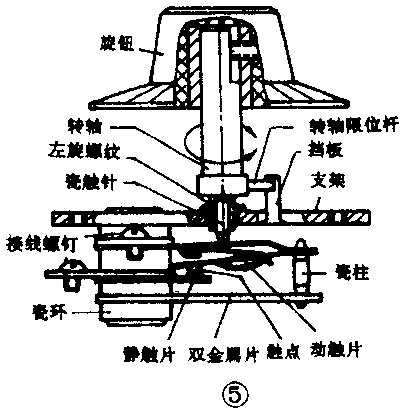

控温器工作失灵：控温器结构如5所示。它是一种可调式控温器，由支架、双金属片、动触片、静触片、转轴、旋钮等构成。从图1可知，控温器是串联在电路中的，通电时双金属片受热变形，使两触点分开，电路自动切断电源。降温后双金属片逐渐恢复平直，两触点接触，电路接通电源，电热管恢复加热，如此反复，即可在一定的温度范围内恒温。温度高低，调节控温器即可。电暖器在使用过程中，由于大电流流过触点，造成触片疲劳变形，弹性下降或触点烧蚀粘连，引起电路常通或常断，调节控温器无效。检修方法；（1）拆下控温器，用尖镊子矫正动触片的角度，使之恢复弹性。（2）用幼纹什锦锉将触点锉滑，再用金相砂纸擦滑光亮，使两触点恢复良好的接触即可。若上述修理无效，应考虑更换新品。
漏油：漏油故障多半是电热总成装配不良，旋扣不紧，法兰与散热片之间存有间隙或者是两者之间封口橡胶密封环收缩变形、破损引起的。

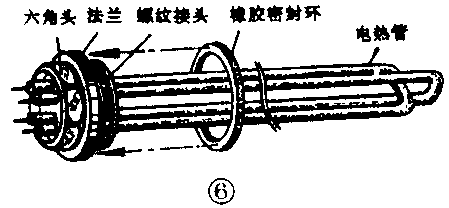

对于前者，收紧电热总成，消除漏油间隙，故障即排除。对于后者先拆下电热总成，卸出橡胶密封环，用直尺或游标尺量出密封环内外径尺寸，找一块厚度合适的耐油耐热丁氰胶块，按尺寸裁剪一个密封环套入法兰原位，如图6所示。再将六角头收紧，使法兰迫紧散热片，故障即排除。
