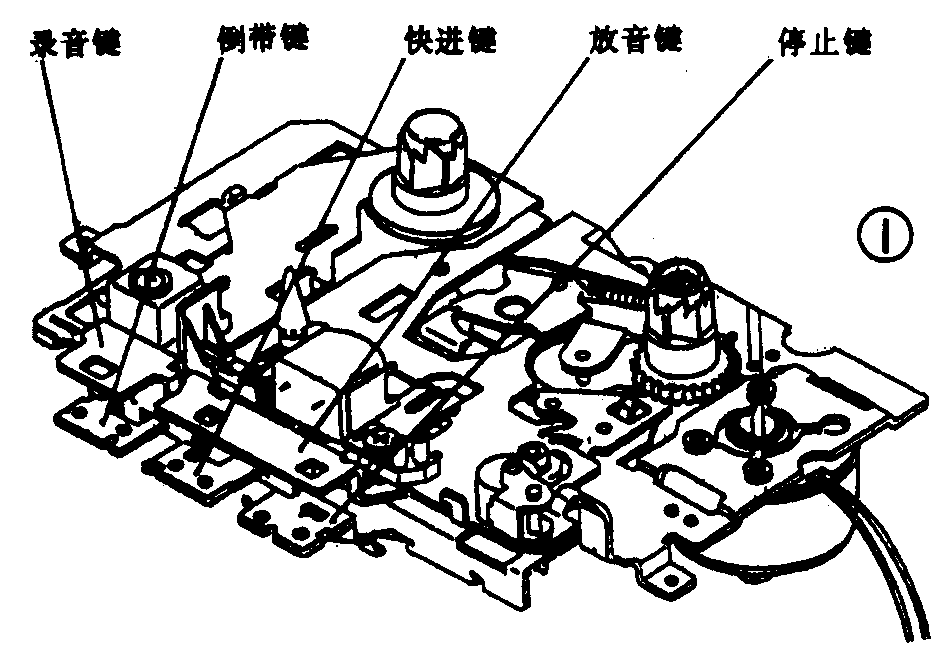

（刘阳光）日本三洋株式会社最新研制出了一种新型的袖珍录放机心，见图1。由于采用CAD系统设计而成，因而只用了短短的几个月时间便完成了从设计到大量投产的过程。该种录音机除兼有一般单放机的放音、快进、停止功能外，还具有录音、放音自停、快倒及手动选曲机构，是用作会议记录的理想录音机。

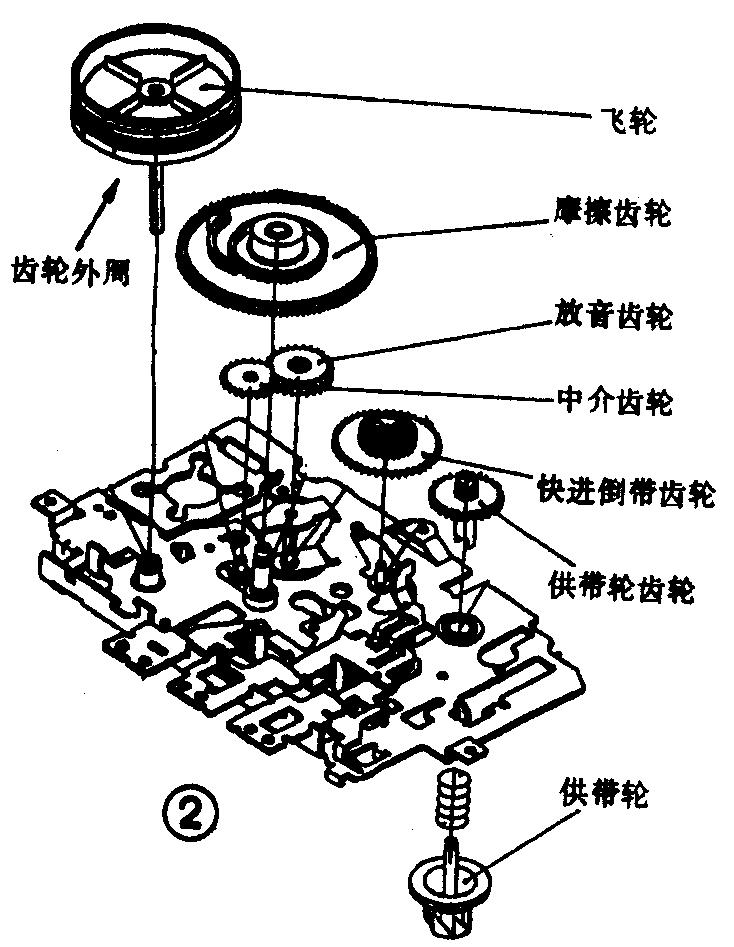

机心因具有多种功能，故齿轮传动机构的设计极其重要。该机齿轮结构紧凑、布局合理，传动协调、性能可靠，其齿轮结构设计如图2所示。

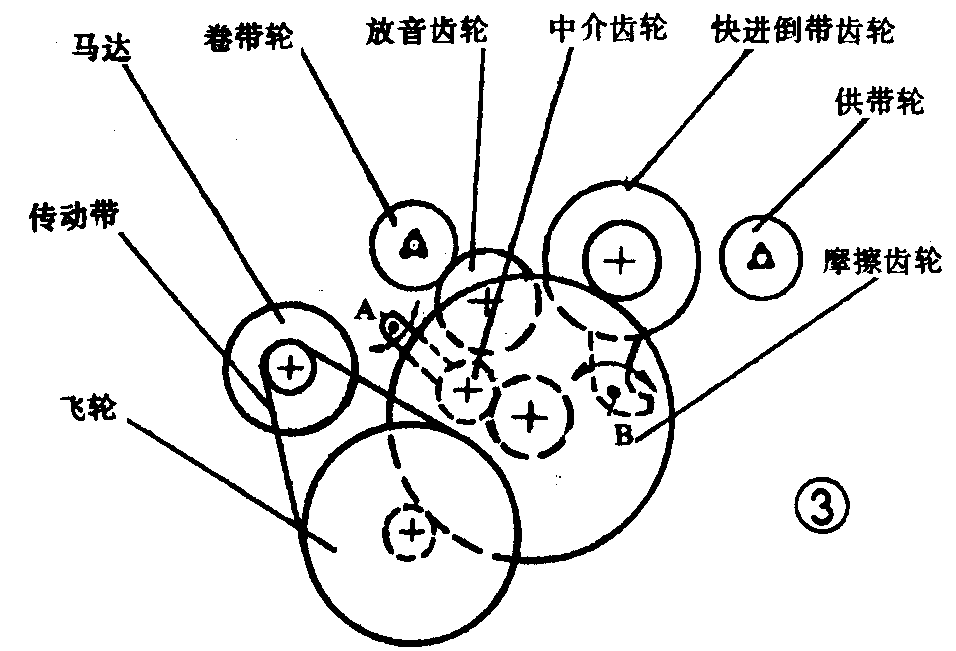

机心传动原理见图3。电机通过传动带而使飞轮转动，飞轮带动摩擦齿轮转动，此时中介齿轮及快进倒带齿轮处于空转的状态。放音时放音键推动中介齿轮绕支点A逆时针转动，而同放音齿轮啮合，从而带动卷带轮转动。快进时，快进键推动快进倒带齿轮绕支点B逆时针方针转动，而同放音齿轮啮合，通过放音齿轮而使卷带轮快速卷带。与此相似，按下倒带键时，按键推动快进倒带齿轮顺时针转动，而啮便上供带轮，实现快速倒带。

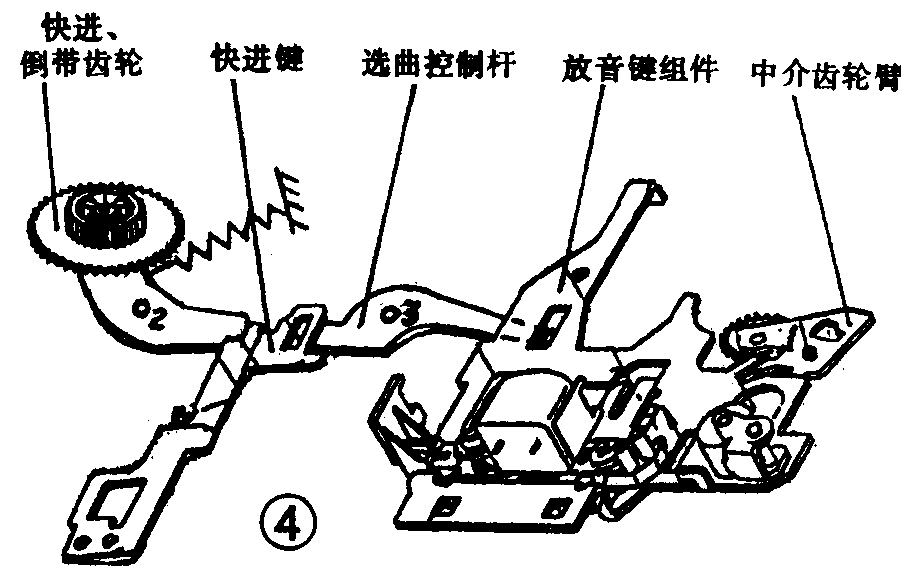

机心的手动选曲功能，也就是在收音状态时，随意地按下快进或倒带按键，使磁带快速正绕或反绕。当选择到自己需要的节目时，随即放下快进或倒带按键，重又回复到放音的状态。见图4，放音时，按下快进键，按键推动选曲控制杆绕支点3转动，而顶住放音键组件后退，使压带轮离开主导轴，此时，放音键组件的爪部拨动中介齿轮绕支点A转动，而使中介齿轮脱离放音齿轮，与此同时，按键又推动快进倒带齿轮绕支点2逆时针转动，而同放音齿轮啮合（参照图3），使卷带轮快速卷带，从而实现快进手动选曲。倒带选曲时，则是由倒带键推动选曲控制杆转动而完成上述功作，不同的是，快进倒带齿轮则是靠弹簧的拉力顺时针转动，啮合上供带齿轮而实现倒带选曲。
该机的自停机构有别于普通的袖珍式录放机心，采用摩擦齿轮结构（见图5）。放音时，电机带动飞轮而使摩擦齿轮逆时针方向转动，从而通过上部滑套3给自动解除键6绕其支点7一个顺时针方向的力，而使自动解除键的滚子1始终紧贴摩擦齿轮的内周凸轮运动，并随凸轮曲线左右摆动。当磁带放音到终端，卷带轮被磁带绷紧，不再转动时，摩擦齿轮组件下部与中介齿轮啮合的小齿轮也相应停止转动（参见图3），而电机仍源源不断地传来动力，导致摩擦齿轮机构通过其里面的毛毡发生摩擦滑动，此时摩擦齿轮组件上部的摩擦齿轮转动，下部的小齿轮不转动，而与小齿轮压合在一起的滑套也相应停止转动，因而给自动解除键的顺时针方向的力也随之消失，自动解除键滚子不再贴紧内圆齿轮，而只是随着内圆凸轮的曲线上升，而停留在凸轮的最高点。当摩擦齿轮再转一圈时，自动解除键滚子便自然地爬上了摩擦齿轮的外周凸轮，凸轮的上升行程拨动自动解除键绕支点摆过一定的距离，推动锁板右移，从而解除放音键。

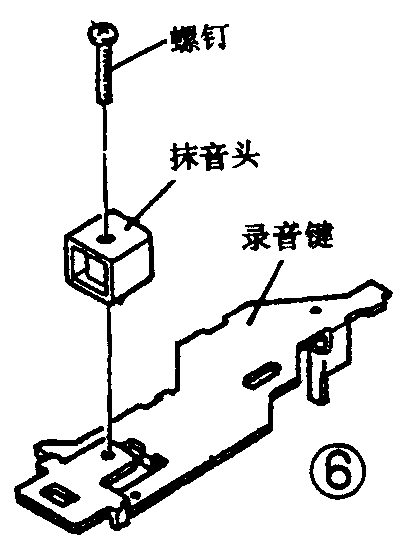

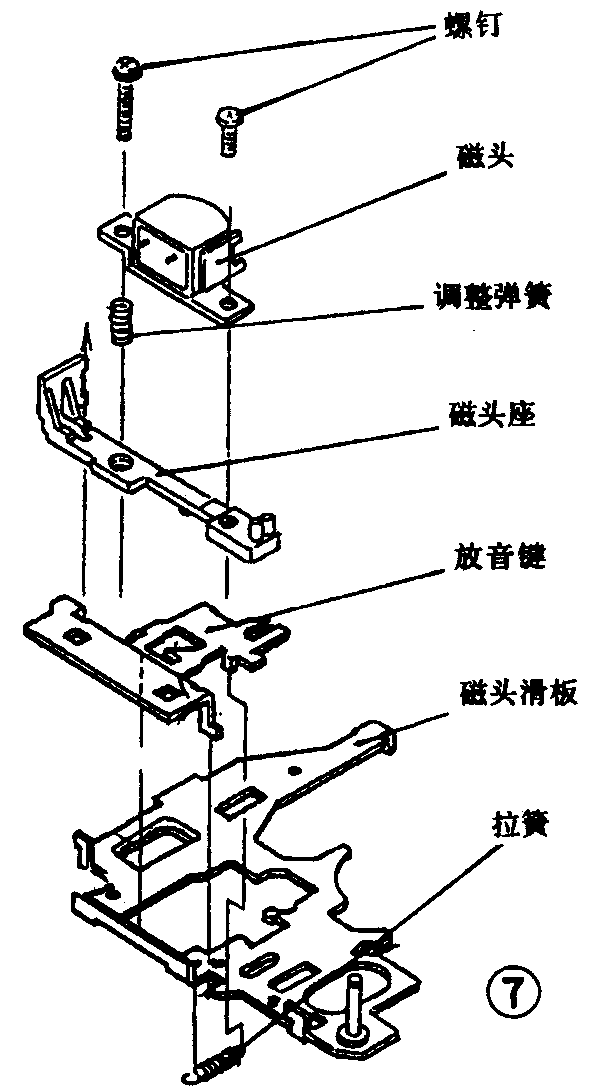

该机心的五个功能键采用两面相对排列，恒磁抹音头直接固定于录音键（见图6），放音键与磁头滑板卡合后，通过磁头座联接在一起而成为一个组件，详见图7。全机结构紧凑，功能齐全，是一种理想的便携式录放机心。
