一、长风牌CFC47－4B彩电
工作一段时间后，突然无光无声。根据现象初步判断是供电回路存在问题。

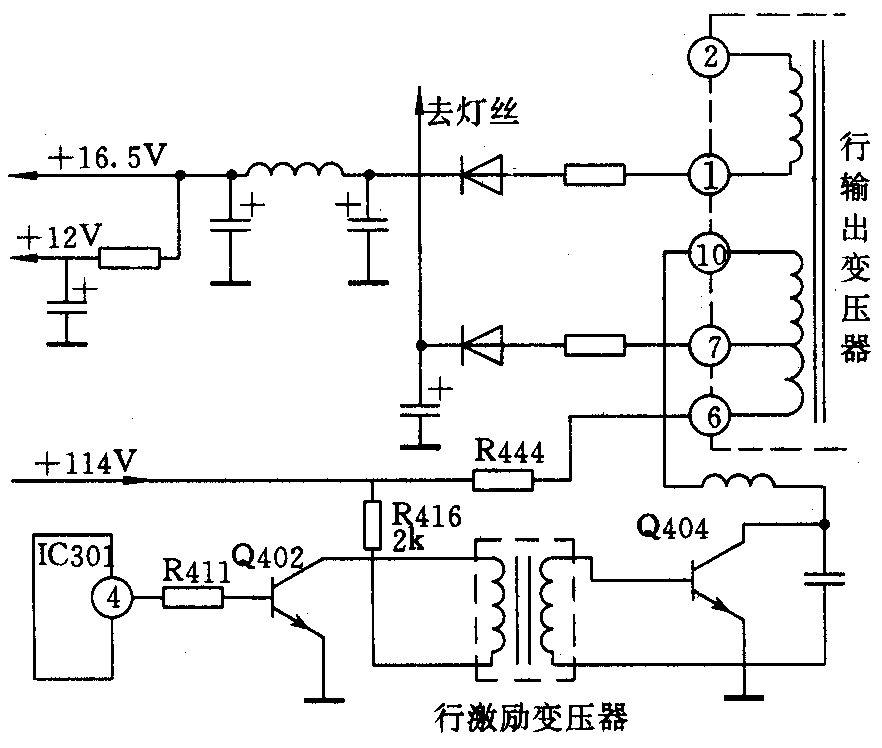

首先检查保险丝，完好，这说明不存在大电流短路现象。然后开机检查，测量电源变压器两个输出端电压，均正常，说明电源本身无问题。再测量+12V和+16.5V电压，均无。由此说明电源输出端至行输出变压器回路有开路现象或无行脉冲信号到行输出变压器。关机后先检查电源输出端，有关电路见下图，查R444正常，查行输出变压器的⑥⑦脚、⑦⑩脚均正常。因此，怀疑行输出变压器无行脉冲信号。而行脉冲信号是由IC301的④脚输出，经R411至行激励管Q402放大输出，再经行激励变压器、行输出管到达行输出变压器。仔细观察后，发现接于+114V、提供行激励管Q402工作电压的电阻R416的表面已烧焦，测量其阻值已超过2kΩ，拆下后测量，已经开路。此电阻开路后，Q402得不到工作电压，因此Q402无行脉冲输出，造成行输出变压器无行脉冲信号，从而使+12V、＋16.5V以及灯丝电压全无。接着又对Q402和Q404进行了测量，都正常。说明R416开路不是由于Q402的e、c极短路造成的。换上新电阻，光栅、图像、声音皆正常。这里需要提出的是，发现R416已断，换上新电阻后不要急于开机，要先分析造成开路的原因，待其它元器件确实无问题后再开机，避免故障的扩大。（李怀玉）
二、夏普C－1826DK彩电
开机后无光无声，但不烧保险。
检修过程：首先，测量IC701(IX0689CE）脚的电压，为300V左右，但测量开关变压器（T701）次级的17V、25V、115V等电压，均为0V，同时IC701脚电压亦为0V，这说明开关电源电路停振。检查IC701的外围电路并代换IC701，均未发现可疑元件。然后，再检查行扫描电路，当用万用表R×1k档在路测量行输出管Q605（2SD1554）的集电极时，发现其对地电阻极小，似乎是行输出管Q605击穿损坏，但将Q605焊下测量，则Q605属正常。后来，逐一断开与此相关的各支路，最后才查出115V整流二极管D707（RGP10J）短路。因手头无同型号的整流二极管，便用1N4007进行代换，但换上后，开机不久，1N4007则过热损坏．后来查明D707（RGP10J）属高频整流二极管，改用RU2代替D707后，机器工作正常。
小结：本例中，若当确定300V整流、滤波、IC701等电路无短路性故障，而开关电源电路停振时，应立即测量各高频整流二极管负极对地电阻，便可很快确诊故障点。（马惠明）
