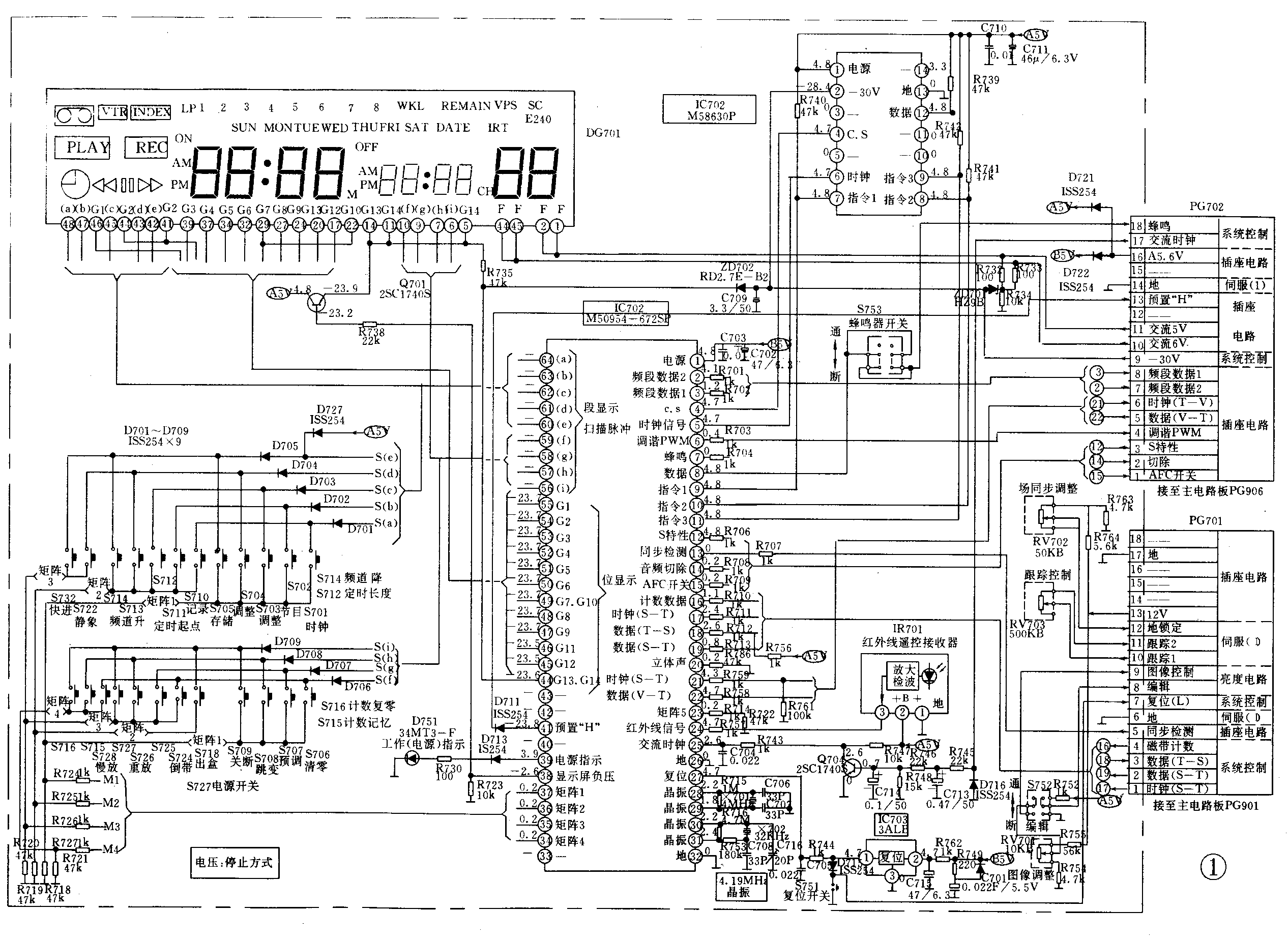

定时器／操作开关电路如图1所示。该电路由定时器／频道调谐微处理器IC701（M50954－672SP）组成。
电路原理简述
1．操作开关电路
除复位开关S751等少数几个操作开关外，426E、427E机的操作开关均连接在按键矩阵电路上。按键矩阵电路由IC70155电路和键开关S701～S728（注：开关序号不连续，中间有缺号，见图1）组成。其中，IC7015矩阵1～4）是4个键扫描脉冲输入端，59个键扫描脉冲输出端，将4个输入端和9个输出端的引出线分别看作“行”、“列”线，就构成了4×9矩阵，键开关则跨接于行线和列线的交叉点间。显然，4×9矩阵可连接36个键开关，实现36种操作（功能），但426E机仅用了24个键开关，每个开关所代表的功能均已示在图1中。事实上IC701还有一个矩阵输入端（矩阵5，脚），因此确切地讲可构成5×9键电路矩阵，只是图1中脚没有使用，它经R714和R722接地。
IC7015录像机接通电源后便不停输出时序各不相同的键扫描脉冲。当某个功能键被按下时，相应的扫描脉冲通过该按键开关输入到IC7015对应的一个输入端，IC701根据输入脉冲的时序特征，便可识别出脉冲从哪个输出端而来，进而产生相应的指令代码，从存储器中相应的地址取出工作程序，再发出指令，使录像机工作于和按键开关功能所对应的状态。例如：当按下电源（操作）开关S727时，IC7015出的键扫描脉冲通过D709、S727、R726而输入IC701于是IC701识别出这是代表请求电源接通（设录像机原处关机状态）的脉冲，就发出电源接通指令，即由IC701出相应数据信号给系统控制微处理器IC901，然后IC901⑥输出高电平，通过PG903等送到电源电路，使其输出稳压12V和5V两路电压；同时IC701出高电平，经D7B、R730使电源指示灯D751发光，表示录像机处于电源接通状态。
按动其它功能键的情况可参照上例自行分析，但要注意两点：一是除了D751外，录像机的工作状态是由IC701驱动多功能显示屏，并通过显示屏显示出相应符号或数字来表示的；二是按键时如不符合该键操作条件，IC701则不接受该键发出的信号，使操作无效。例如在带仓中无带盒情况下按动放像、快进或倒带等键，录像机就不会动作。
2．时钟和定时录像电路
与遥控发射器一样，定时／操作开关系统也采用双时钟振荡电路。其中，由晶体X701、C706、C707和IC701电路组成4.19MHz时钟振荡器；另一个32kHz（32768Hz）时钟振荡器由晶体X702、C708、C716和IC701电路组成。IC701内有多级2分频电路，将时钟振荡信号分频为1Hz秒脉冲，然后再驱动计时电路进行走时，并通过显示屏显示出时、分、秒等时间数据，这与普通石英数字钟的原理相似。调整C716可改变时钟振荡器频率，因而C716可用于校准时钟走时快慢。
当录像机处于通电状态时，计时电路使用4.19MHz时钟信号，具有较高的计时精度，日误差一般不超过千分之二秒，但因电路采用高频晶振信号，故功耗较大。录像机断电时，为使微处理器中的定时内容和计时运行维持一段时间，IC701由后备电源，即大容量电容器C701（0.022F）上的充电电压供电（B5V）。由于C701所充电量有限，为了使后备电源工作时间较长，426E机在断电后自动将时钟振荡频率由4.19MHz降为32kHz，即采用X702等组成的晶振电路，以此降低电路功耗，保证后备电源能至少维持15分钟的计时显示。断电检测电路由整形管Q704和IC701交流时钟输入端）内电路组成。来自电源部分的AC40V电压经C922、R944、R745、D716、R746等加到Q704基极，由Q704整形后，其集电极输出5V\(_{pp}\)正向50Hz矩形脉冲，经R743送入IC701当交流电源的周期为18.3～50ms（约相当于频率为20Hz～55Hz）时，IC701接收到进入的交流时钟后就判断电源正常；若电源周期长于50ms，IC701便判断电源断电，即自动转换到采用32kHz时钟信号，显示屏发出低亮度时间数据的省电工作状态，电路由后备电源供电。由此可见，IC701是否进入省电工作状态是由其的交流时钟信号决定的。在录像机通电状态下，后备电源电容C701由B5V电压通过R749向它充电；断电时，C701电压经D714向电路供电。
426E机具有一年内对8个预选节目实行自动录像（包含每天或每周录取同样节目）的定时器记录功能和即时定时录像功能。定时器记录的程序编制通过操作S702（PROG）、S703、S704（SET）、S705（存储）和S706（CLEAR，仅在编入错误信息时作清除用）来实现；即时录像功能则通过操作S712（LENGTH）和S711（START）等开关而实现；具体操作方法请见426E说明书，这里不予赘述。两种定时录像的基本原理都相同，按键矩阵设定的定时录像信息进入IC701后，即被存储于IC701的程序表（存储器）中，并从IC701⑧输送到电可改写只读存储器IC702内，由IC702存储。如果遇到停电，IC702内的程序信息仍可保持。但如果停电时间超过15分钟，现在时刻即被抹消，停电之后应重新设定时钟现在时刻。
IC701与存储器IC702之间的通信（信息传递）通过一条时钟线和一条数据线来实现。前者将IC701⑤的时钟信号传送到IC702⑥，以保证IC702和IC701之间传递信息有条不紊（同步）；后者沟通IC701⑧和IC702间的数据联系，即由IC701向IC702写入（存入）信息或由IC701从IC702读出（取出）信息，这里的信息不但指定时录像程序，还包括调谐波段、控制电压，频段跳跃和AFT等调谐信息（见后述）。IC701与IC702间的通信启动由IC701④输出电平控制，当IC701④输出高电平至IC702④时，通信被启动。IC701与IC702之间的通信方式控制（如数据读出、写入及抹消等）由IC701⑨～输出电平（高或低）组成的3比特代码（指令）操纵，该代码分别加到IC702⑦、⑧、⑨脚。
3．调谐控制电路
426E机调谐控制电路由IC701、IC702和波段解码集成块IC801（LA7935）、调谐控制脉冲放大管Q804等组成（后两者在V·S调谐系统中）。该调谐控制电路的基本原理与一般带有搜台功能的遥控彩电相同，而且IC801、Q804等不在图1电路范围内，故这里仅对此略作说明。
在操作键矩阵中的S707（预设）、S713、S714（频道十一）、S703、S704（设定）、S709（AFC关断）、S708（频段跳跃）等开关、预设好欲接收的电视节目频道后，IC701就将频道号码、AFC细微调整和频道跳跃信息输出给IC702存储。以后要接收电视节目时，只要按动频道键S713或S714便可选择欲收的电视台了。选中一个频道，IC701就从IC702中读出相应的信息，经IC701处理后，从IC701②、③输出相应的波段代码给IC801，IC801解码后通过送出BL、BH、BU3个波段控制电平，使调谐器切换至相应频段。同时，从IC701⑥输出PWM（脉宽调制）调谐控制脉冲，经Q804和RC低通滤波器变换为相应的直流调谐控制电压，送至调谐器VT端，使调谐器接收到相应的频道信号，这就是IC701、IC702控制频道选择的基本过程。
预设节目频道时，IC701⑥输出的PWM信号自动调整脉宽，使送入调谐器的直流调谐控制电压由低逐渐变高，从而实现自动调谐搜台。当搜到一个电台后，由亮度电路检出同步信号，并经IC801①、④送至IC701同步检测端，启动IC701进入细调状态，让调谐器AFC信号经IC801、IC802比较放大后送入IC701，以判断、调整调谐状态，最终实现准确调谐。
4．多功能显示电路
多功能显示电路由IC701和荧光显示管DG701组成。DG701是一个能显示多种符号、字母和数字的管子（见图1左上部），它由灯丝（阴极）、栅极和阳极3个主要部分构成，发光条件为：灯丝加热、栅极和阳极电位均为正。DG701的灯丝由交流5V电压加热，从①②和39馈入显示管内。DG701栅极共有14个端子，由IC70105G1～G14）输出的脉冲信号控制。DG701的9个阳极段则由IC7015a～i）输出脉冲驱动，前已述及，IC701596出键扫描脉冲，因此DG701阳极驱动脉冲与键扫描脉冲是共用的。由于DG701的9个阳极段不断有时序脉冲驱动，因此要让某一（阳极）字符发光，应在这一阳极段驱动脉冲为正期间，相应的控制栅极也加上正脉冲；如果栅、阳极电位有一个不为正，则这个字符就不会发光。搞清楚上述原理和IC701、DG701相就引脚与显示字符之间的关系（后面会讲到）对迅速判断显示电路故障很有帮助。
在录像机断电时，IC701令DG701只显示低亮度的计时时间，其它显示均熄灭，以节省后备电源，维持时钟显示15分钟。
5．微处理器IC701、IC901之间的通信
426E机采用IC901、IC701两片微处理器组成了系统控制电路，IC901、IC701之间的通信（信息传输）通过4条连接线来实现，它们的作用如下（请参见图1和上文中的图1）。
（1）时钟（S－T）线 连接于IC901IC701间的传输线，其作用是由IC901向IC701传送时钟信号，保证两微处理器时钟同步，使信息传输有条不紊地进行。
（2）数据（S－T）线 在IC901IC701间，是IC901向IC701传输录像机工作状态、磁带运行情况及保护控制等信息的通道。IC701接收这些信息并经处理后主要用来驱动多功以显示屏，使其显示出相应的字符。
（3）数据（T－S）线 这是定时器数据信息传输线，由IC701IC901输。信息内容主要是从录像机面板或遥控发射器按键开关来的、并经IC701处理的指令信号。IC901接收到这些信息后就发出相应指令使录像机进入操作人员所要求的工作状态。
（4）计数数据（S－T）线 该线主要是将磁带计数数据从IC901输至IC701，IC701处理后输出计数脉冲驱动显示屏显示出磁带参考长度。
上述3条数据线均传输16比特（Bit，二进制位）信息，每个传输字均有固定的编码格式。例如：在数据（S－T）线中传输的1个字16比特中，D\(_{0}\)～D5码主要代表录像机的工作状态，当D\(_{0}\)～D5为111010时表示“放像”，为101010表示“录像”，等等。限于篇幅，本文不能示出3条数据线传输代码的所有信息内容，但对检修而言，一般只要了解上述原理就够了。
6．微处理器复位电路
IC701和IC901都有各自的自动复位电路，也有共用的手动复位开关S751。IC701的复位端为复位外电路由IC703等组成。在录像机通电瞬间，IC703①输出低电平送至IC701使IC701内电路复位，随后（一般几+ms后）复位即结束，IC701开始工作，此时为高电平，可见复位信号是一负向脉冲。IC901的复位端（3）则需正向脉冲复位。通电时，V·S调谐系统中的IC801⑩送出一低电平脉冲，经D911加到Q902b极，使Q902截止，故其C极出现高电平脉冲加至IC9013使IC901内电路复位，复位脉冲消失后，IC9013为低电平，IC901开始工作。由于图1电路中设置大容量后备电源电容C701，录像机短时间断电时C701电压变动很小，这就可能使IC703无法产生复位脉冲，IC701便不能复位，为此设置了手动复位开关S751。按动S751，低电平通过D715和D913等分别强制IC701、IC901复位，消除微器原编程信息，电路重新起始工作。
电路故障检修
定时器／操作开关电路的元器件不多，结构较简单，因此检修起来一般不会太难。通常检查判断故障的重点在IC701、晶振电路、复位电路、交流时钟电路、显示电路中，下面具体介绍判断故障的技巧和要领。
1．供电电路及晶振电路检修
供电电源和晶振电路正常是系统控制电路正常工作的最基本条件。维修实践表明，426E机插上电源后显示屏不亮，低亮度显示（和停电时相似）或闪亮一下即暗下去，同时按电源操作键不能开机，这种故障大都因IC701、IC901的供电电源或晶振电路不正常而引起。检修时应先测量系统控制电路的A5V、B5V电压及IC701、IC901电源引脚电压是否正常。需注意的是，系统控制电路的A5V、B5V来自V·S调谐电路，与IC801、IC803（过流保护器）及Q803等器件有密切关系，A5V、B5V电压不正常往往是这些器件损坏或不良造成的。
如果电源电压正常，接着应查晶振电路，主要是X701和X901电路。检查时可用示波器或数字频率计探测IC701IC90194无4MHz左右的振荡波形，若无，说明电路停振。也可用本文第五篇介绍的简易方法来判断晶振是否停振。晶振停振大多是晶体X701、X901损坏所致，一般以内部开路或接触不良为多见。倘若晶体内部接触不良，故障表现往往不稳定，通断电源、敲击晶体或焊接电路后可能使故障短时间消失。晶体开路或接触不良一般无法用万用表检测，因此若检查晶振电路的阻容元件及印制线路无明显故障时，通常便可基本判断晶体不良；也可用替换法检查。顺带指出，若录像机仅是时钟计时存在不大的误差，可试调整C716予以纠正。
2．交流时钟及复位电路检修
交流时钟电路有故障时，录像机便无法进入正常工作状态而处于“停电”状态；复位电路出故障时，录像机就无法按微处理器程序正常工作，主要表现是录像机工作混乱（显示一般也混乱）或无法正常启动工作。因此这两个电路一般也属首查之列，或者说确认它们无故障后，将为深入检查其它电路带来很大便利。
检查交流时钟电路时，可测量IC701有无5V\(_{pp}\)50Hz脉冲。若无，说明有故障，应直C922、R949至Q704、R743范围内的电路，一般以Q704及印制线路出故障的可能性为大。若无示波器，可用万用表测IC701压，通常应为2.6V左右（有的表可见表针微抖）。实测电压小于2V或大于4V（一般多为0.5V以下或4.5V以上）都说明交流时钟电路不正常。
检查复位电路时，应先按动S751，若录像机恢复正常工作，说明IC701或IC901的自动复位电路有故障，可查IC801⑩或IC703等组成的自动复位电路。若按S751后录像机仍不能起始工作，则是IC701IC9013为复位电平所致（即低电平或高电平），可进一步查相关电路有无短路或开路故障。
3．微处理器IC701好坏判断
和判断IC901好坏大体相同，可参阅上文。另外值得重视的是，对于系统控制电路故障，如果检查以上1、2条中所述电路均正常，那么IC701～一般都会有至少1个引脚的电压不正常（录像机在停止状态下的IC701各脚正常值已示于图1中），且大多不是近于0V便是4V以上，故不难判断，再查相关电路可找到故障所在。检查中应重视IC701与IC901间的通信线（印线）及相连元件是否开路等。
4.显示电路检修

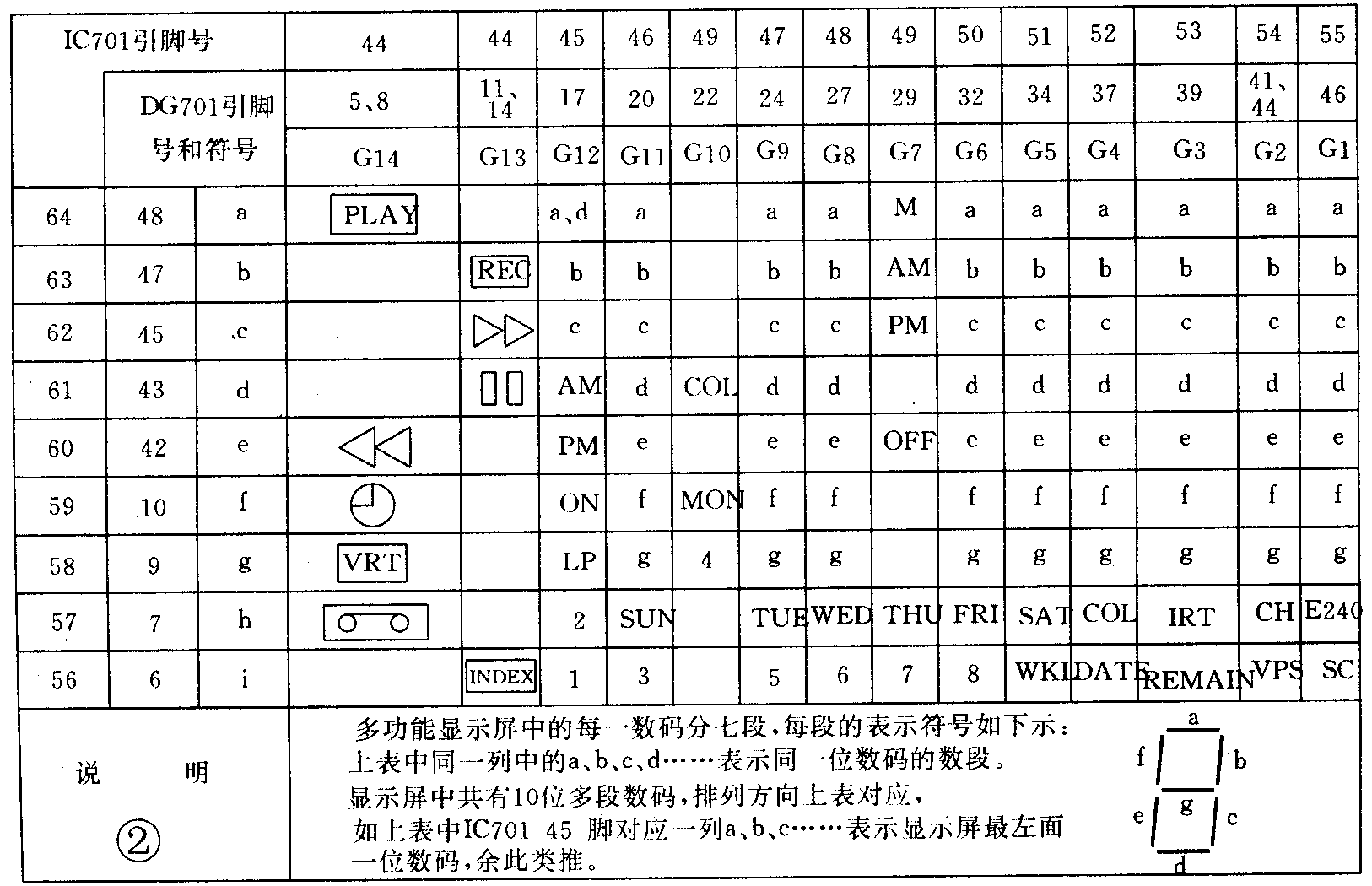

在录像机工作基本正常情况下，若完全无显示，应主要查DG701灯丝电压及电路的-30V电压、IC701-26V电压是否正常。若正常，一般是DG701漏气（破裂）或灯丝断裂。如果仅是某些字符不显示或显示混乱，可以按图2所示的IC701、DG701和显示字符三者的对应关系而迅速查出故障所在。例如：显示屏最右边一位数码和SC不显示，其余显示正常，就可判断IC7015DG7012G1）电路有故障，一般是线路断裂、引脚脱焊，IC701或DG701损坏可能性较小。又如：显示屏10位数码的e段及PM、OFF等均不显示，可判断IC7016DG701路出故障。
5．按键矩阵电路检修
如果所有按键失效或开机后录像机固定一种工作方式，一般是某个或几个按键开关短路所致。倘若某些按键失效且与矩阵行或列线对应（即与IC7017某一连线对应），而其余键正常，一般是对应印制线或二极管、电阻等开路所致。如果只是某个键失灵，一般是该键开关接触不良或开路所致。(王德沅)
