近年来，闭路电视在我国广大城市发展很快，在部分乡村也开始建立小系统，对广播电视发展起了积极作用。笔者就闭路电视系统的主要部件的技术性能、使用知识和测试要点作些介绍，供读者参考。
部件的性能和使用
1．天线放大器：简称天放。其作用是放大从天线接收来的微弱信号，天放的一个重要指标就是噪声系数N\(_{F}\)，一般天放的NF为5～6dB，低噪声天放的N\(_{F}\)为2～3.5dB。如果天放的NF低，就意味着能放大更微弱的信号，故要求天放的N\(_{F}\)尽可能低。天放的增益为20～30dB，它的输入电平范围为40～75dBμ。该范围的下限称天放的输入门限电平，若输入信号低于此值时，使用天放也不会使信噪比得到改善。当输入信号高于这个范围的上限时，又会产生非线性失真，所以使用天放应注意这个技术条件。

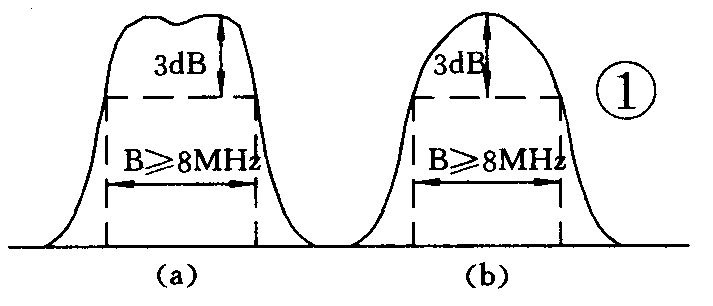

天线放大器有窄带（单频道）和宽带（多频道）两种。U段天放通常是宽带的，在多数使用环境中需在它的输入端串入带通滤波器。单频道天放具有如图1所示的幅频特性。
天放使用时装在天线杆上，与天线应保持1米左右距离以避免自激。天放的馈电装置在前端共用器内。由于从天线到天放之间任何衰减的dB数，都将折合为天放噪声系数的dB数，故应尽量减小这种衰减。
2.单频道功率放大器：它具有与单频道天放一样的幅频特性，但它允许有较高的输入电平（80dBμ以上）。通常用于前端混合器之前将某频道信号放大到110dBμ左右，也可将录像机和电视唱机等设备输出的射频信号（一般70dBμ左右）放大后送至前端。它的增益为30dB左右并可调节，有些机型带有自动增益控制（AGC）。噪声系数N\(_{F}\)一般为10dB。它可以由工厂按用户所需频道生产，也可以用宽带放大器加不同频道滤波器组成。

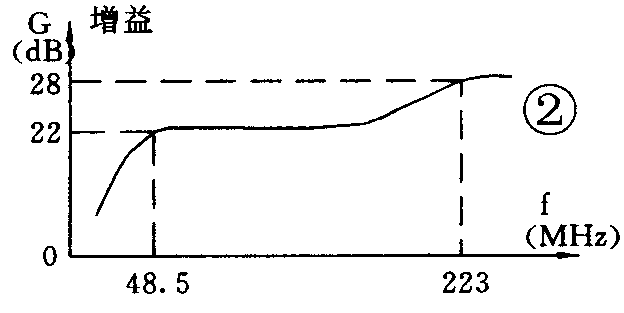

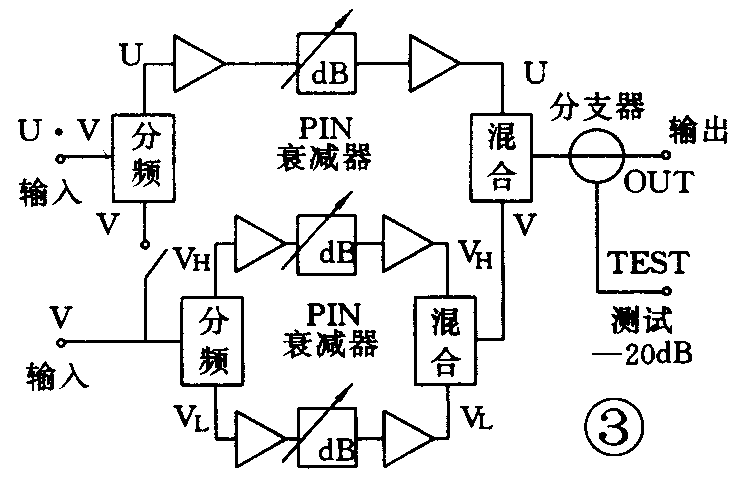

3．线路放大器：简称线放，种类较多，它主要用来增大系统负载能力，补偿传输电缆及部件上的衰耗。它具有全频段工作的特点，因此可作前端宽放。图2是单通道V段线放的幅频特性，在高频端提高增益是为了补偿电缆和部件在高频端的损失。图3为全频段组合式线放的结构（以日本BW－40AS型为例），组合式比单通道式有更高的增益。由于采用分频段衰减和放大，所以出现互调和交调干扰的机会比单通道少。
一般线放的N\(_{F}\)为10dB左右，好的线放NF可达3～5dB，它的增益在25～30dB，有些可达35dB以上。长距离传输应选用指标较高的线放。线放的最大输入电平，是指同时输入两个频道时的电平。当同时放大多个频道信号时，这些信号即不同频又不同相，因此它们经功率迭加后进入放大器。这就必须适当降低各频道信号电平，防止因信号过强而产生非线性失真。各频道输入电平减小量（与最大输入电平相比）应为（7.5～10）log（N－1）dB，其中N为频道数，可通过改变线放输入端衰减器来调节。图3中PIN衰减器是放在多级放大器的中间，故不能通过调节它来降低输入电平。
4．混合器：它为无源线性部件，它是将两个或多个输入口上的信号馈送给一个输出口的装置。也有窄带（单频道）与宽带（用于频段之间）之分，窄带具有良好的选择性，其规格应到厂方定制。混合器的插入损耗应小于3dB，各输入端要有20dB以上的隔离度。它具有“可逆”性能，倒过来使用可作分离器，且插入损耗不变。某些引进的前端设备中，由于传输频道较多又经常改动，故将混合器取消，而采用各单频道放大输出信号直接混合方式。
5．功率分配器：也称分配器，属无源线性部件，基本形式有二分配器和三分配器。二分配器的插入损耗为3～4dB，三分配器的插入损耗为6dB左右。图4所示的四分配器实际是由3个二分配器构成，图5和图6所示六分配器实际是由二分配器和三分配器组合而成。分配器的隔离度一般在20dB以上。使用时必须将剩余空端接上75Ω电阻（假负载），这样才能保证整个频段内平坦的传输特性和良好的反向隔离度。

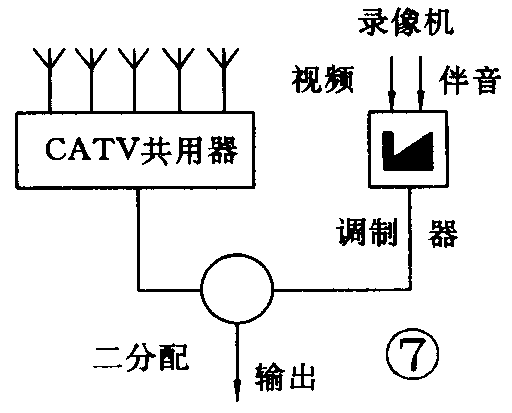

二和四分配器倒过来使用时，可作宽带混合器，其插入损耗不变。但三分配器倒过来使用效果差。图7示出某系统中加入录像节目时，用二分配器混合的实例。

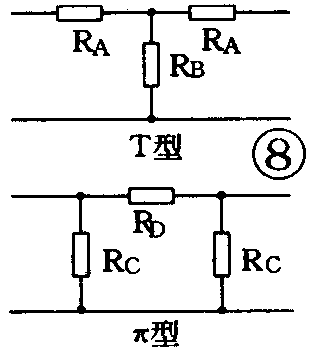

6．衰减器：电缆电视系统中经常使用π型和T型两种电阻式衰减器，如图8所示。T型衰减器对地分布电容小，适于UHF频段设备，多级串联使用衰减器时也应选用T型，VHF频段设备中选用π型衰减器就可以。衰减器在系统中有两个作用：①衰减信号，②作阻抗均衡器。当衰减器加入器件的输入输出端口时，可改善器件与器件之间的阻抗匹配。

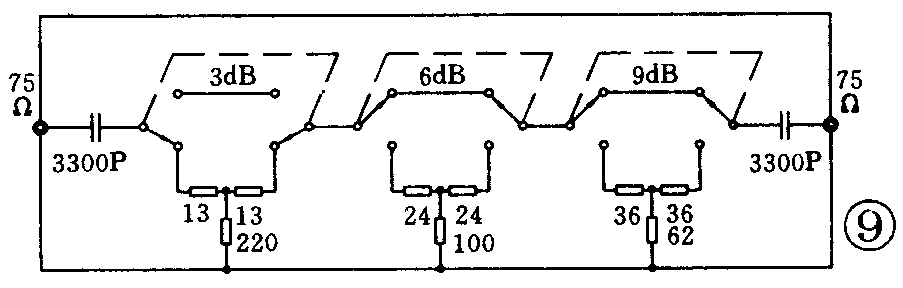

自制各种75Ω固定衰减器可参照有关资料介绍，选用1／4W或1／8W金属膜电阻或硅碳膜电阻，只要标称值近似就可以使用，切不可追求精度而选用线绕电阻。衰减器可串联使用，衰减的dB数相加。图9所示的可调衰减器由3个T型电阻衰减器和3只2×2开关串联而成，有0、3、6、9、12、15、18、21dB8个档位。
7．滤波器与陷波器：这两种部件经常用在系统前端设备的输入端。滤波器用来抑制频带外干扰，提高系统回路的选择性。目前使用最多的是LC滤波器（包括厚膜集成LC滤波器）。螺旋线—腔体式滤波器一般在UHF频段设备中使用，它比LC型有更高的带外衰减，更小的插入损耗（2dB左右），更接近于1的矩形系数。滤波器的通带宽度应不小于8MHz。

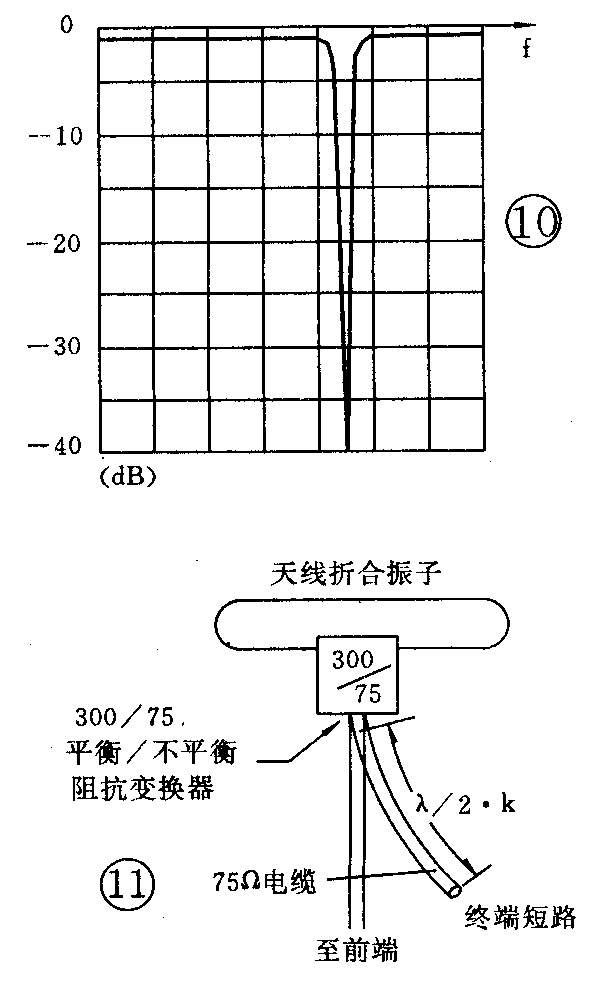

陷波器用来吸收固定频率的干扰信号载频。专用陷波器幅频特性在吸收点呈现出很尖锐的下陷点，最大衰减量可达40dB，如图10所示。陷波器应并联接入系统前端的输入电路。当难以购到或自制LC型陷波器时，可参照图11用长度为λ／2·k的终端短路同轴电缆代用。其中λ为干扰信号的波长，k为此段电缆的波长缩短率，聚乙烯实芯同轴电缆k取0.67，发泡型电缆k取0.81。调试时稍改变电缆长度以求达到最佳效果。
8．频率均衡器：也称线路均衡器，它对低频段（V\(_{L}\)段）信号衰减大，而对较高频段（VH及U段）信号衰减小。当把它串入线路时，正好补偿线路上较高频段信号衰减过大的状况，使放大器高低端电平拉平。

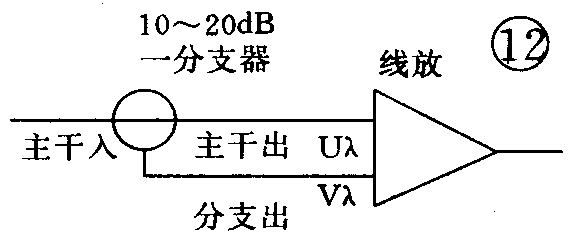

有时不用均衡器可以得到频率均衡。如新型组合式全频段放大器（日本BW—40AS、ME－4AER、国产DX－1740等），借助于面板上的选择开关，可具有V段、U段信号独立输入的功能，改变各段信号输入的大小以达均衡目的。还有一种可按图12所示的方法得到均衡，即在线放的输入端串接主干衰减小的一分支器，将主干输出端接到放大器U输入端，而将衰减较大的分支端接到放大器V输入端，再与放大器内部滤波器配合而实现频率均衡。如果U段信号衰减过大，可使用日本BU－40AS线放，它可使U段信号提高30～40dB，而使V段信号直通（不放大），这也可达到均衡的目的。
9．分支器：它工作于全频段。它同分配器组成一个分配网络，把信号均匀地分配给各用户的电视机。分支器内部是一个走向耦合器，它的插入损耗与分支损耗成反比关系，如图13所示。分支器通常多级串接使用，如图14所示。使用时注意规格要选择正确（分支器上面标的dB数为分支损耗），切勿接反，最后一个分支器主干输出端应接有75Ω电阻。还要特别注意选用电压驻波比特别小的，一般驻波比不应大于1.5。
部件的测试要点
多数使用单位没有频率特性测试仪器，无法对系统中部件进行完善的测试。但对日常一般维护中的测试，有一台电视场强仪，如国产NEG－9C系列、RR3，日本LFC－944D、945等型和一台万用表，就能解决不少实际问题。
对有源器件（如各类放大器）进行如下几种测量：①用万用表测放大器直流电源电压E\(_{C}\)是否正常；测各晶体管Ube是否正常（放大器多用硅管其U\(_{be}\)为0.6～0.8V）；测各管Uce是否在1／2E\(_{C}\)～2／3EC范围之内。②用电视场强仪测放大器的增益、频响等。如上述测试结果在正常范围之内，则放大器工作基本正常。
对无源器件（如混合器、分配器、分支器等），在系统日常维护检测中，用电视场强仪测量器件的衰耗、隔离度和频响等。应注意在3个频段（V\(_{L}\)、VH和U段）中各选1个或2个频道来测，才能了解该器件在全频段内传输特性。测量时使输入信号电平在70～75dBμ范围之内，信号电平太高或太低都不易测准。测量时可用信号源的信号或直接利用系统中的信号。
利用电视场强仪进行上述各种测量的具体方法，在仪器的使用说明书上都有具体的说明，这里不再赘述。(郑督)
