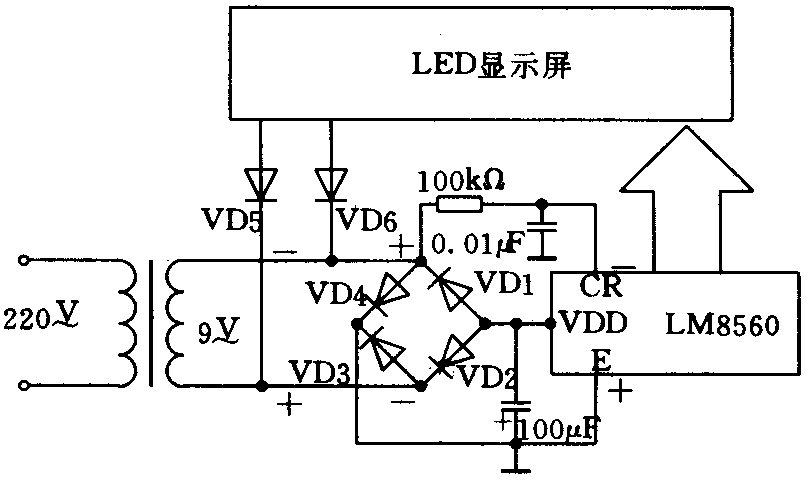

通常LM8560数字钟电路电源变压器次级线圈多采用双绕组，因此给使用者制作数字钟带来了困难，而本文介绍采用单绕组的电路正好解决了上述问题。电路如图所示，VD1～VD4构成了桥式整流电路，但作用并不完全相同。VD3、VD4既为LM8560提供电流通路，亦为LED显示屏提供电流通路；而VD1、VD2则与VD3、VD4构成桥式整流电路并给LM8560提供工作电压。该电路应用范围很广。读者稍加思索，其它数字钟电路亦可由双绕组变压器改用单绕组。（许世安）
