尽管系统控制电路控制的对象涉及录像机的各个部分，控制项目繁多，但各项控制大都相对独立，且微处理器IC901的绝大多数引脚工作电压仅有高、低两种，很容易用万用表检测其工作是否正常，因此检修系统控制电路的常见故障一般难度不大。只要掌握检修要领，就能较迅速地判断和排除各种常见故障。
1、应先排除装、出盒和上、退带故障
在系统控制部分中，装、出盒和上、退带故障是较为常见也是相对较难修的，因为装、出盒和上、退带过程比较繁琐，且与易出故障的带盒和磁带装载机构密切相关。检修时遇到此类故障，一般就不能正常装、出盒或上、退带，也就无法或难以检查其它故障，所以不论是否存在其它故障，通常应先使装、出盒和上、退带正常。
检查带盒插不进故障时，首先应排除较明显的带仓机构不良等机械方面的原因，接着便可将重点放在带盒开关S142及IC9017作电平上，可在插入带盒时检查IC9017否由高电平变低。若不是，一般是S142损坏、带仓机构开关杆不良或位置不对、接插件断路所致；若是，问题在装盒（即主导）电机或装盒机构中。如果带盒插入后又自行退出，除了检查以上S142等方面的原因外，还应查看方式开关S143是否在带盒插入后转到“停止”位，若不是，应查S143、装载电机及其控制、驱动电路（见下述）。
检查上、退带故障时，一般也应先查看上带机构有无较明显的卡死或变形等机械方面的问题。若可排除，则重点检查上带电路。如果检查S143正常，可测量上带电机电压是否正常。若无电压或电压很低（正常应为12～13V），应参考图1依次测量IC901⑧、⑨及IC902⑤、⑥、②、⑩电平是否正常、若IC901⑧、⑨及IC902⑤⑥电平均正常而IC902②、⑩电压不对，应查IC902电源电压（⑦、⑧）是否正常（14V左右）。倘若正常，一般表明IC902（驱动集成块）已坏；若不正常，大多是R900断路所致。实践中IC902损坏现象较为常见。若IC901⑧、⑨电平不对，故障主要在按键电路。
应该说明，检修上述故障的必要基础是搞懂上面所讲的装、出盒和上、退带基本原理。有关机械方面的原因在此类故障中占的比重较大，因此检修中不可忽视机械问题（参见第三篇）。另外，以上检修均已排除电源方面原因，即录像机操作指示灯亮，各路电源输出正常。若按操作键灯不亮而显示屏亮，应查IC901⑥是否高电平及电源部分。
2、自动保护电路故障检修要点

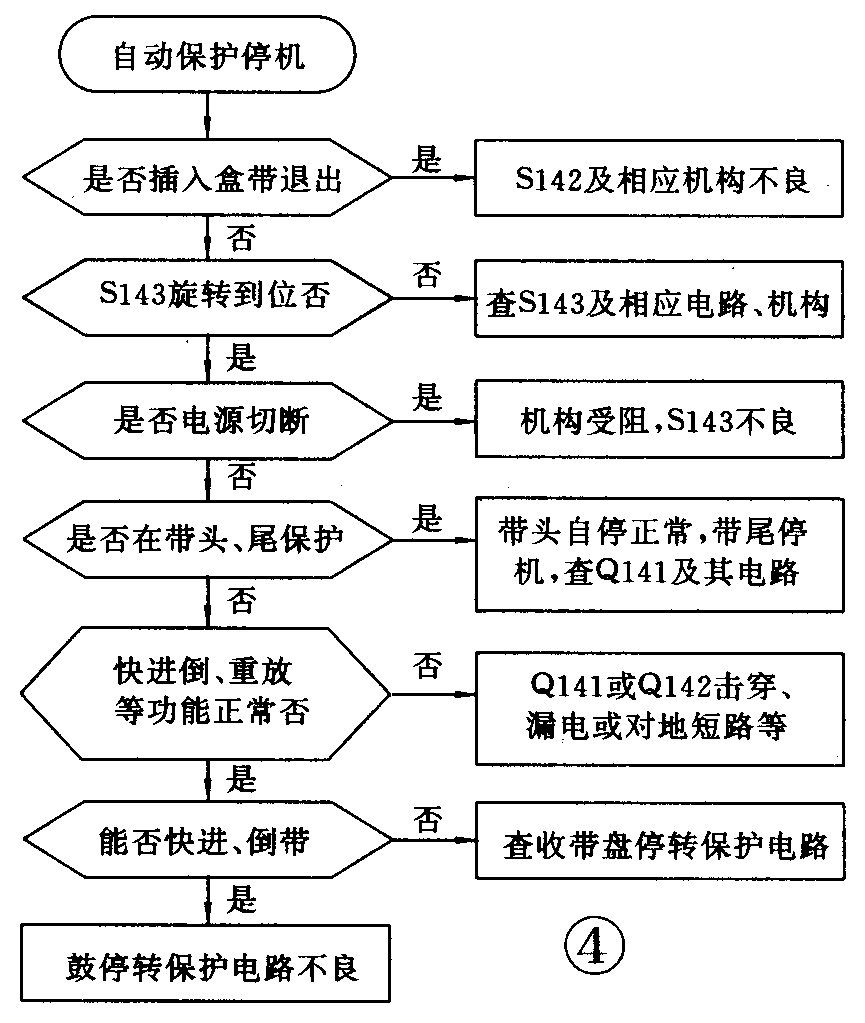

自动保护电路故障判断可参照图4所示流程图进行。一般来讲，检修此类故障较容易。例如遇到带头或带尾不保护故障，通常只要短接Q141或Q142两端，进而再测IC90112平，便可根据检查结果迅速判断出是Q141或Q142还是IC903相关电路发生故障。值得指出的是，无论是检查自动保护电路还是上述的装、出盒和上、退带电路，查看方式开关的旋转位置是否正确是很重要的一坏，如果发现方式开关S143不转或转位，与实际操作状态不符，就表明保护动作与此有关，必须先予解决。应注意，427E和部分426E机的S143，其外壳上的数字与机构状态的关系不同于“第三篇”中的图6，区别是：4——空；5——反向索像；6——录／放像和正向索像；7——慢动作和录／放像暂停。检修时不可搞错，否则会多费周折。
426E机具有暂停和慢动作重放保护功能。前者是指静像和记录暂停状态持续5分钟，微处理器就会自动解除暂停状态，使录像机处于停止状态；后者指慢动作放像超过5分钟，微处理器便指令录像机自动转换到正常放像状态；此两举皆在于保护磁带和磁头，检修中别以为录像机出了故障。如果此两保护功能失常，一般是IC901有故障，但这很少可能遇到。
3、电路系统控制部分故障判断
该部分故障通常只要测量IC901相应引脚的工作电平就可作出判断，具体参见上述原理部分第3节中的附表。例如：录像机不能进入重放状态，测量IC907④电平为低，若查④脚外电路无问题，便可判断系统控制电路出故障；若进一步排除重放按键及IC701方面的可能性，便可断定故障在IC901；若IC901其它功能大都正常，就能确认IC901④脚内电路有故障。
4、微处理器IC901好坏判断
不少维修人员在检查中往往怀疑IC901损坏，但又无法确认，更不便拆换，使维修陷入困境。其实IC901损坏的可能性很小，除非遭受过外加强电压等异常冲击。要判断IC901是否损坏也不难，一般可以先测其各脚工作电压。如果测得大多数或多个引脚电压不正常，可查⑥、9473电路是否正常；若可排除这些因素，便可大体判断IC901损坏。如果只是个别引脚电压不正常，就先查其外电路，若无问题，便表明IC901这个脚的内电路损坏。IC901各脚电压（重放状态，括号中为记录状态）可参考图2所示。（王德沅）
